立式数控铣削加工中心结构三维设计

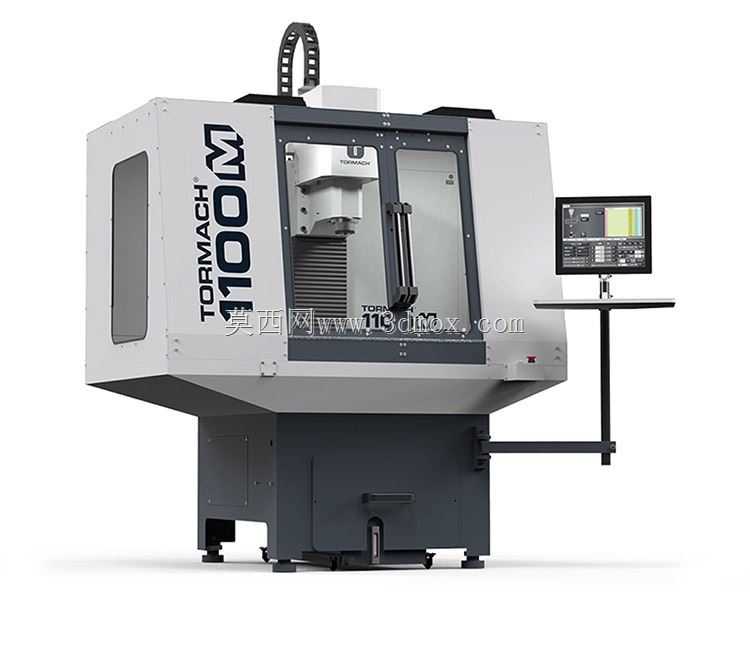

　　这款立式数控铣削设备的三维结构还原，完全围绕小型机加工车间、职业院校实训基地、非标零部件加工门店的实际使用场景搭建，没有做多余的外观装饰性结构，所有可见部件都对应真实设备的功能逻辑。从实际加工用途来看，这类设备主要承担小型钢件、铝件、工程塑料件的平面铣削、钻孔、攻丝、简单三维曲面加工任务，适配小批量定制化零件生产，不需要搭建复杂的生产线基础，普通工业地坪完成水平校准后即可投入使用，对厂房层高、承重的要求远低于大型龙门加工中心，很适合初创加工单位、科研院所的试制车间选用。

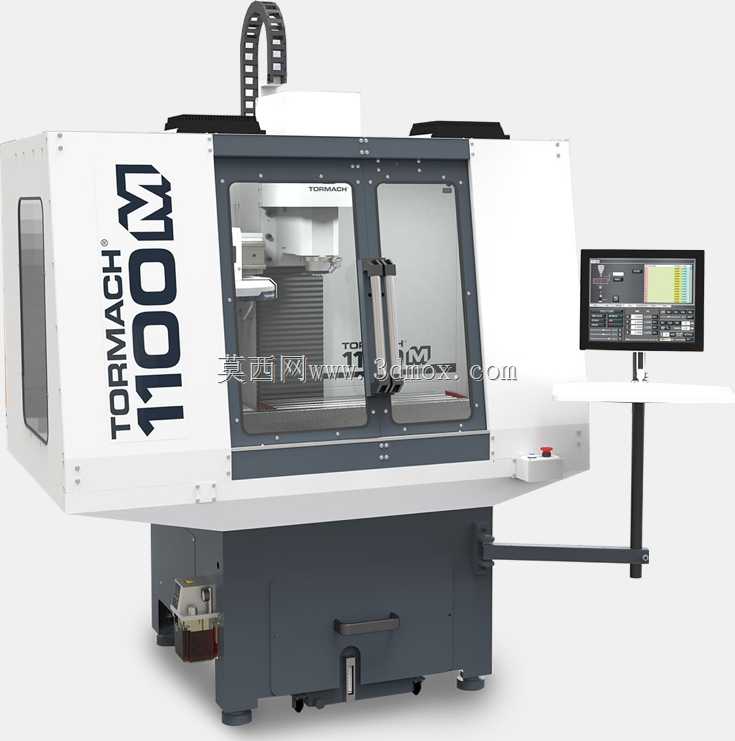

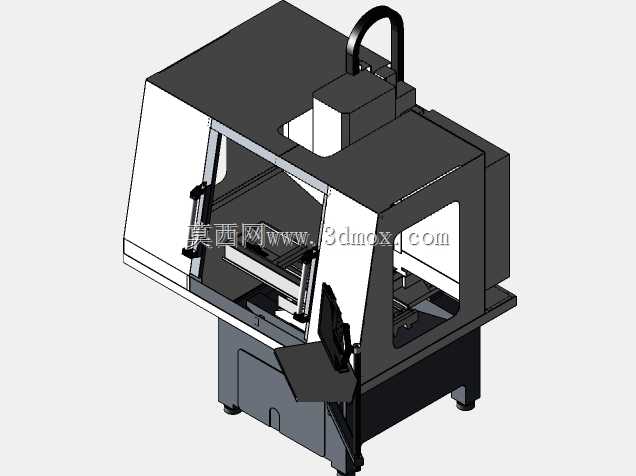

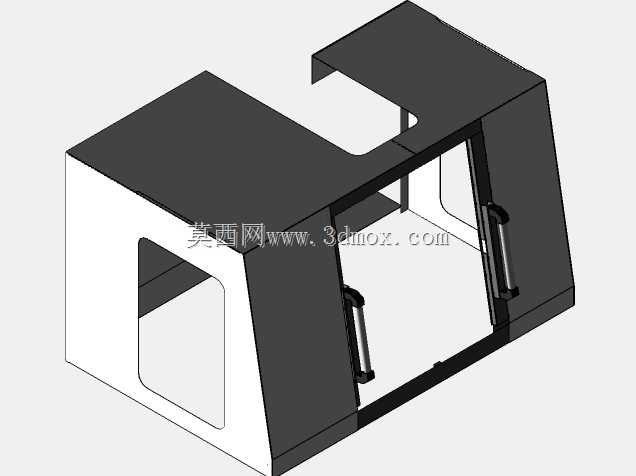

　　从功能特性的还原度来看，模型完整复现了设备的全防护钣金结构，操作侧的双开门防护设计既满足加工过程的切屑、切削液飞溅防护要求，又预留了足够的开门空间，方便操作人员吊装工件、更换刀具；侧面伸出的悬臂操作箱可根据操作人员的站立位置调整角度，避免加工过程中观察主轴运行状态时被钣金遮挡视线；设备顶部的拖链结构完整还原了线缆、切削液管路的排布走向，主轴上下运动过程中不会出现管线拉扯、干涉的问题。床身部分采用整体式铸铁结构的造型还原，底部预留的调平脚螺栓安装位、排屑机避让空间都和真实设备的安装要求一致，后方的电气柜安装位、切削液水箱容纳腔也做了准确的结构复刻，没有出现结构错位、空间预留不足的问题。

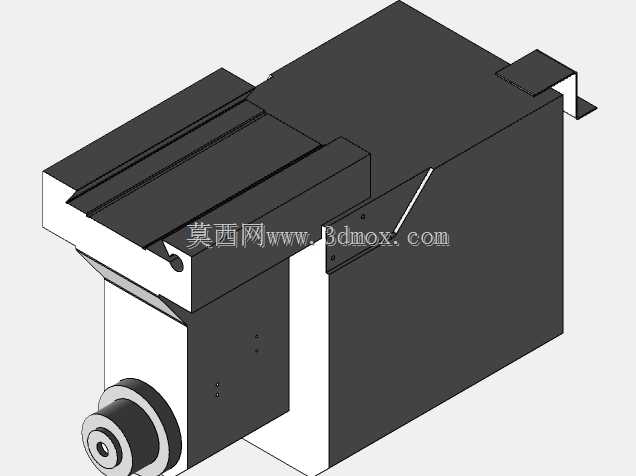

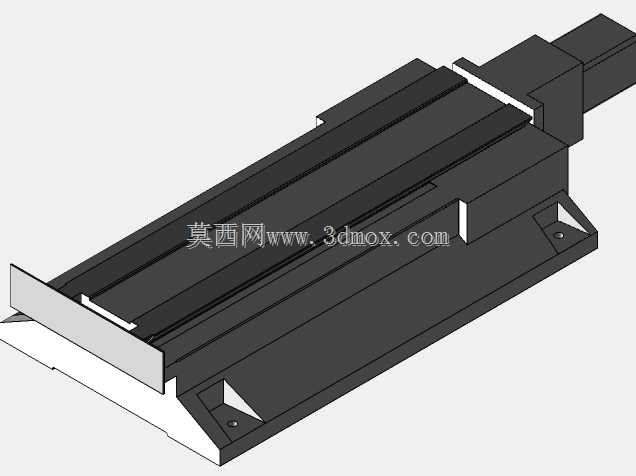

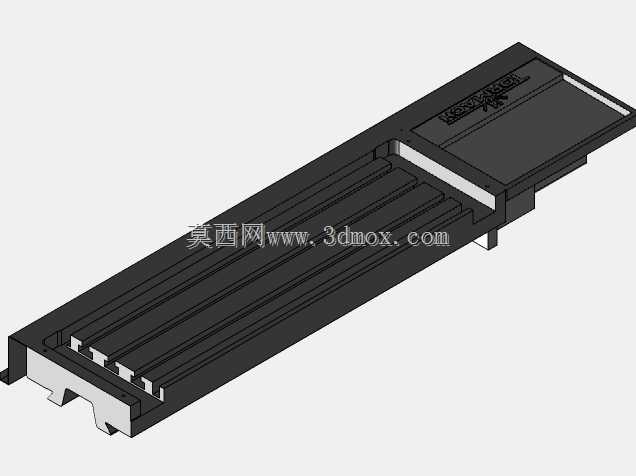

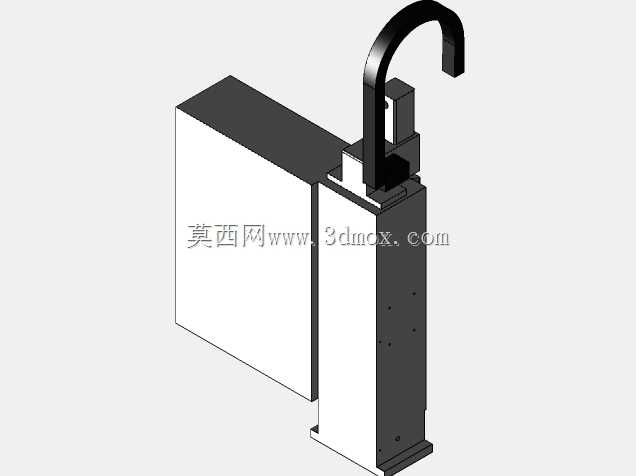

　　在设计思路的呈现上，整个模型的结构拆分完全遵循真实机床的装配逻辑：主轴单元采用立式安装布局，Z轴导轨布置在主轴箱两侧，保证铣削加工时的主轴刚性；工作台沿X、Y轴方向的运动行程做了等比例还原，导轨安装面、丝杠螺母座的位置都符合实际机床的受力设计，避免加工过程中出现悬臂过长导致的让刀问题；钣金外罩的折边、观察窗的钢化玻璃安装槽、门把手的安装位都做了细节还原，甚至操作面板上的按键区域、急停按钮的凸起结构都有体现，不是简单的方块拼接式建模。

　　从安装边界的尺寸还原来看，这款设备的整体占地尺寸适配小型车间的布局需求，设备左右宽度不超过两米，前后深度含伸出的操作箱也控制在两米以内，安装时不需要额外开挖地基，只需要在地面预留对应的地脚螺栓孔位，保证床身水平度即可；设备顶部的吊环安装位位置准确，车间内使用普通三吨叉车即可完成设备的移位、吊装作业，不需要调用大吨位起重设备；操作门的开启高度符合人体工程学要求，操作人员站在地面即可完成工件装夹、对刀等常规操作，不需要额外搭建操作踏台。另外模型也还原了设备的切削液回流结构，工作台周围的挡水边、回流到水箱的坡度都和真实设备一致，不会出现切削液从钣金缝隙渗漏的设计缺陷，电气柜的散热通风口位置也做了对应还原，保证设备长时间运行时的电气元件散热需求。
