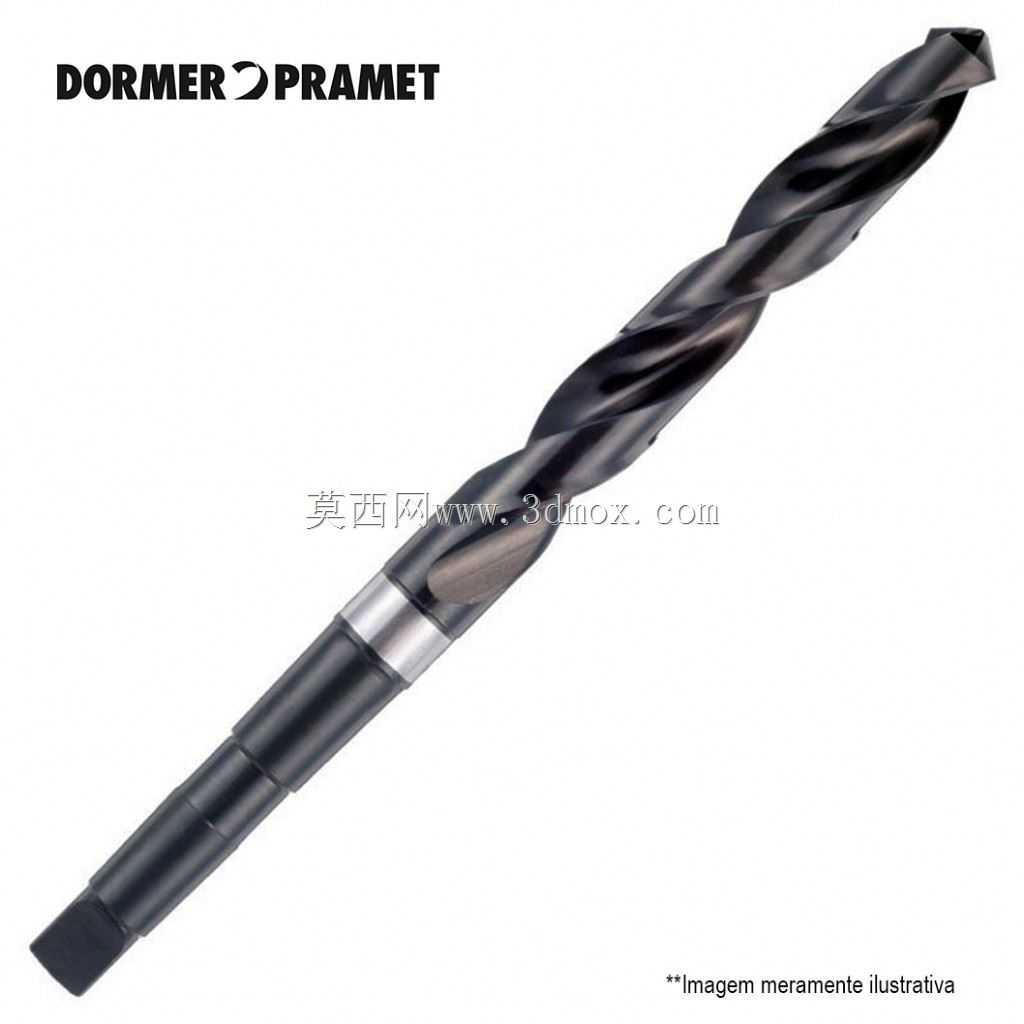

布洛卡35毫米锥柄麻花钻结构设计

　　在常规金属切削加工场景里，孔加工占比能到机加工总工序的三成以上，不管是普通车床、摇臂钻床还是镗床、加工中心，麻花钻都是最常用的孔加工刀具，这款35毫米规格的锥柄麻花钻，针对的是中大型孔径的粗加工、半精加工场景，适配钢件、铸铁件、有色金属等多种常见工程材料的实体钻孔作业。从实际使用场景来看，35毫米孔径属于中等偏大的钻孔规格，常见于重型机械结构件的连接孔加工、液压阀块的流道预钻孔、模具模板的过孔加工、传动轴的定位孔加工等工况，这类工况往往对钻孔的排屑顺畅度、刀具刚性有较高要求，直柄钻头在这个直径规格下装夹刚性不足，容易出现钻孔偏斜、刀柄打滑的问题，因此采用莫氏锥柄的装夹结构，靠锥面的自锁摩擦力传递扭矩，装夹定位精度更高，

　　能承受更大的轴向进给力，适配大功率钻削设备的加工需求。这款钻头的结构设计完全遵循金属切削刀具的设计逻辑，工作部分分为切削段和导向段，切削段的两条主切削刃对称分布，横刃经过修磨优化，能有效降低轴向钻削阻力，避免钻孔时的轴向蹿动；螺旋槽的导程经过匹配计算，针对35毫米直径的切削参数，螺旋角设置在通用加工的合理区间，既保证切屑能顺着螺旋槽顺利排出，避免切屑堵塞在孔内刮伤已加工孔壁，又能保证刀体的整体刚性，不会因为槽深过大导致钻芯强度不足，在大进给钻削时出现刀体折断的风险。导向段的刃带采用窄刃带设计，既能在钻孔过程中起到导向修光的作用，保证孔的直线度和圆柱度，又能减少刃带与孔壁的摩擦面积，降低钻削过程中的发热，减少刀具磨损。

　　钻芯部分采用增量厚度设计，从切削端向柄部方向钻芯厚度逐渐增加，进一步提升刀体的抗扭刚性，在加工高强度钢件时能承受更大的切削扭矩，避免崩刃、断钻的问题。锥柄部分的扁尾结构，是为了在装夹时传递额外扭矩，同时方便钻头从主轴锥孔中拆卸，锥柄的锥度精度符合标准装夹要求，装夹后径向跳动量控制在合理范围内，能保证钻孔的位置精度，减少扩孔、铰孔后续工序的加工余量。从安装边界来看，这款钻头的锥柄适配对应规格的莫氏锥套，可直接装在带对应莫氏锥孔的钻床、车床主轴上，若设备主轴锥孔规格不匹配，可通过过渡锥套转接，不需要额外设计定制装夹结构；刀具的总长度符合标准长麻花钻的尺寸规范，钻孔深度能满足常规实体件的盲孔、通孔加工需求，

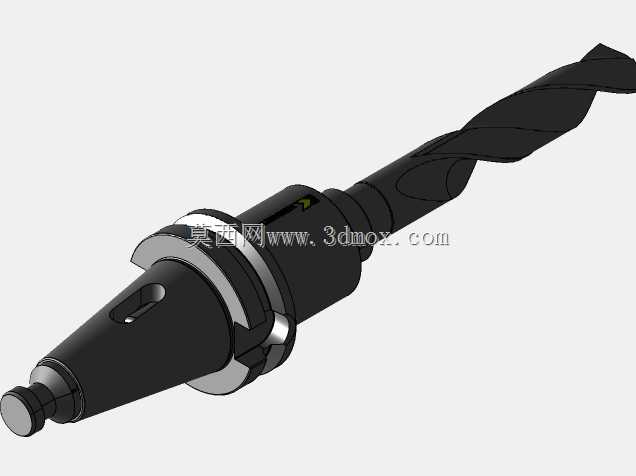

　　不需要额外接长杆即可覆盖大多数常见工件的钻孔深度要求，若需要加工深孔，也可搭配加长锥套使用，但要注意调整钻削参数，降低进给量避免排屑不畅。在实际建模过程中，螺旋槽的曲面构建是核心难点，需要通过螺旋扫掠命令，以钻芯的螺旋线为路径，匹配切削刃的前角、后角参数绘制截面轮廓，保证主切削刃的角度符合切削要求，同时要注意刃带与螺旋槽的过渡圆角处理，避免应力集中在转角位置，提升刀具的结构强度；锥柄部分的建模要严格遵循莫氏锥度的标准参数，保证锥面的配合精度，扁尾的尺寸要与标准拆卸工具匹配，避免出现无法拆卸的问题。从刀具的实际使用特性来看，这款钻头的切削部分采用高速钢材质的话，可适配常规的线速度加工参数，若采用硬质合金材质则可提升切削速度，提高加工效率，但建模时不需要考虑材质差异，仅需保证结构尺寸的准确性，可用于刀具选型的装配验证、加工工艺的仿真模拟、机床加工的刀路干涉检查等场景，在做整机装配或者工装设计时，可直接调用该模型验证钻头与工件、夹具的空间干涉情况，提前排查加工过程中可能出现的碰撞问题，减少现场试切的调整时间。
