山特维克可转位玉米铣刀结构三维设计

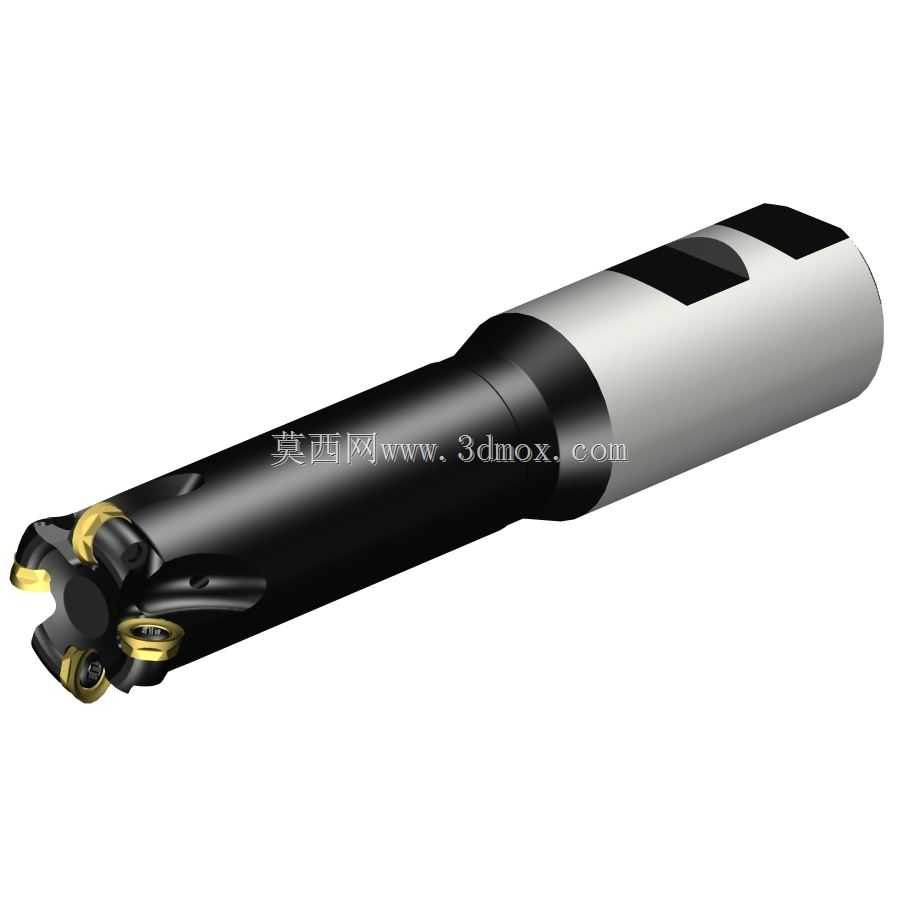

　　在数控铣削加工的实际生产场景里，这类多刃可转位铣刀常被用于模具钢、结构钢等材质的大余量开粗工序，尤其是在普通立式加工中心、龙门铣床上对箱体类零件、大型模具钢料的平面、台阶面进行高效铣削作业，相比普通焊接式铣刀，它能通过更换刀片快速恢复切削性能，不需要对刀体进行重新修磨，能大幅减少机床停机等待的辅助时间，在批量零件加工、模具粗加工场景里的应用占比逐年提升。从实际使用的功能特性来看，这款铣刀采用圆周分布多组可转位刀片的布局，刀片通过楔形压块或者螺钉锁紧在刀体的刀座上，切削刃沿着刀体轴向呈螺旋状排布，能让切削过程中每个刀片的切入切出更平稳，减少切削冲击带来的机床震动，既可以保护机床主轴的轴承精度，也能提升加工表面的粗糙度稳定性，

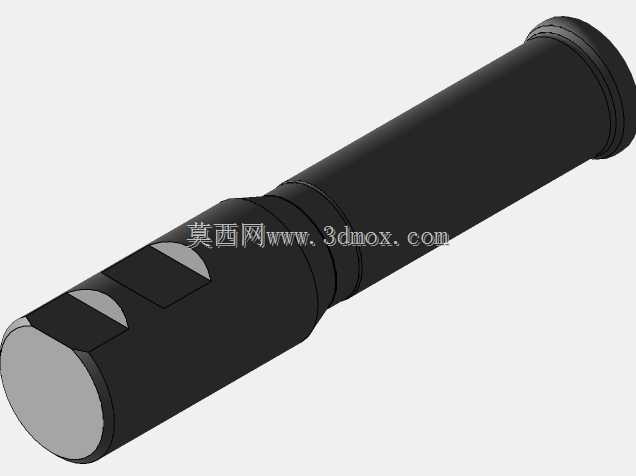

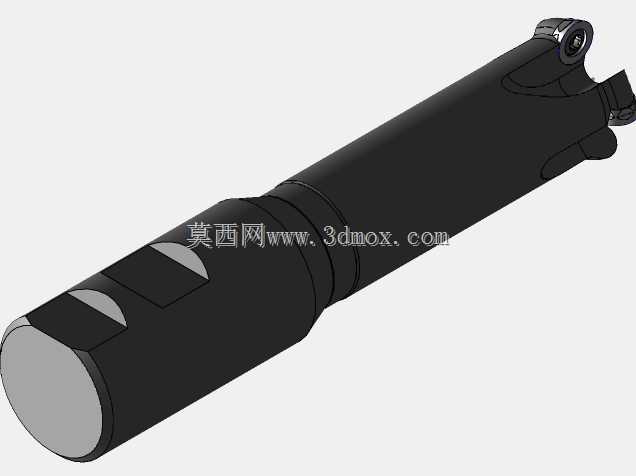

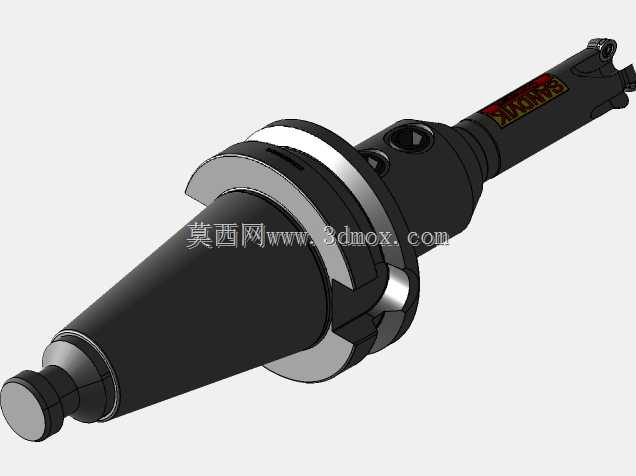

　　避免普通直齿铣刀加工时容易出现的振纹问题。刀体的柄部采用直柄削边结构，这种结构适配市面上绝大多数的弹簧夹头刀柄、侧固式刀柄，安装时只需要将柄部插入刀柄内，削边平面正对刀柄的锁紧螺钉位置，拧紧螺钉就能完成装夹，相比莫氏锥柄的铣刀，它的装夹同轴度更容易控制，而且在高速旋转时的动平衡表现更好，能适配更高的主轴转速区间。做这款刀体的三维结构设计时，首先要考虑的是刀座的位置精度，每个刀片安装位的轴向、径向跳动公差需要控制在0.02mm以内，不然会出现个别刀片负载过大、提前崩损的问题，设计时要给刀片的安装预留出0.1mm左右的调整间隙，方便装配时对每个刀片的刃口高度进行微调，保证所有切削刃都能均匀参与切削。刀体内部的结构设计还要兼顾排屑空间，

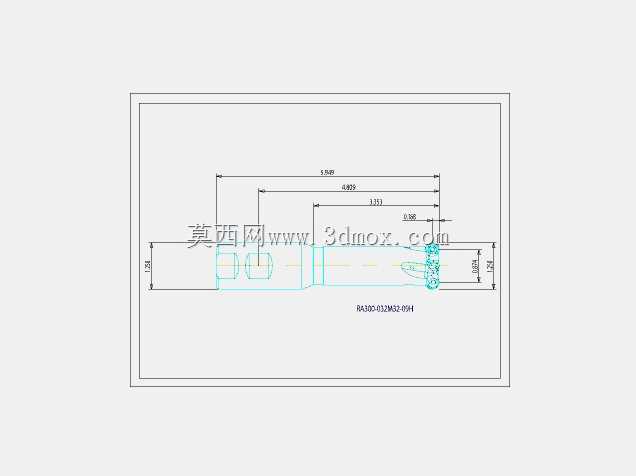

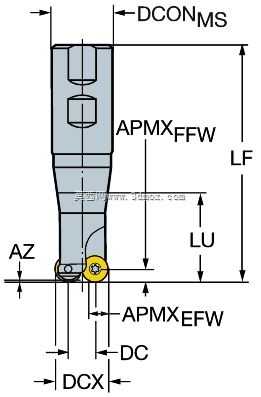

　　每个刀座之间要留出足够的容屑槽，让铣削产生的铁屑能顺着槽体快速排出，避免铁屑卡在刀体和工件之间造成已加工表面的划伤，甚至打坏刀片的问题，容屑槽的螺旋角度要和刀片的排布角度匹配，不能出现槽体和刀座干涉的情况。从安装边界的尺寸来看，这款铣刀的柄部直径为32mm，适配的刀柄夹持内径需要对应32mm规格，刀体的切削部分直径和柄部保持一致，有效切削长度可以覆盖常规90mm深度的台阶面铣削需求，安装时需要保证刀体伸出刀柄的长度不超过刀体直径的4倍，避免伸出过长导致刚性不足，在大切深加工时出现让刀、弹刀的问题。刀体的材质一般采用高强度合金钢经过热处理加工，表面做发黑或者涂层处理，提升刀体本身的耐磨性能和抗冲击性能，

　　避免在长时间切削振动下出现刀体开裂、螺纹滑牙的问题。在实际选型使用的时候，还要注意匹配对应的刀片材质，加工普通45号钢的时候可以选用常规的硬质合金涂层刀片，加工不锈钢等难加工材质的时候，要换成对应专用的不锈钢加工刀片，同时调整切削参数，降低进给速度，提升冷却的流量，保证切削区域的温度能被及时带走，延长刀片的使用寿命。另外在三维建模的过程中，需要重点还原刀座的锁紧结构、刀片的定位面、柄部的削边尺寸，这些细节是后续做装配仿真、加工干涉检查的关键，如果建模时忽略了刀片的安装角度、压块的突出尺寸，在实际做加工路径仿真的时候，很容易出现刀体和工件、夹具碰撞的误判，甚至直接导致实际加工中的撞机事故。建模时还要注意还原刀体上的各个倒角、退刀槽细节，这些结构虽然不直接参与切削，但都是实际加工刀体时必须的工艺结构，缺少这些细节的模型在做刀体的加工工艺编制时就会出现偏差，没法直接用于生产参考。
