工业检测用vm-750型传感装置结构设计

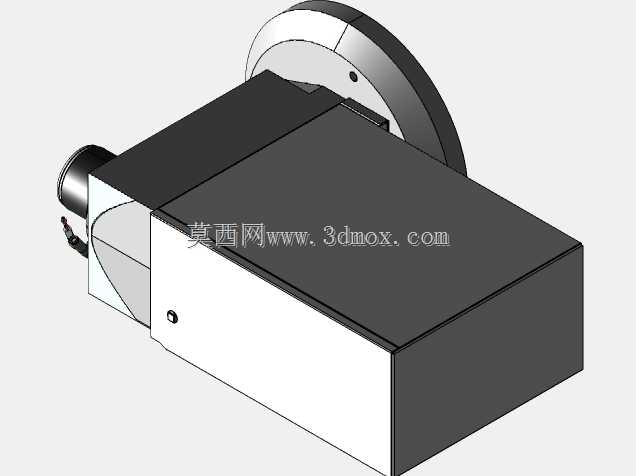

　　在工业自动化产线的精密检测工位、精密机床的运行状态监测环节、实验室高精度测试平台的信号采集场景中，这类传感装置是获取物理量信号的核心前端部件，vm-750型传感装置的结构设计完全围绕工业现场的实际使用需求展开，从安装适配性到信号采集的稳定性都做了针对性的结构考量。从实际使用场景来看，这类传感装置常被部署在旋转设备的端面位置，用来采集振动、位移或者转速类的物理信号，比如在精密磨床的主轴端侧安装时，需要装置能够紧贴安装基准面，同时避免和主轴旋转部件、周边的冷却管路、走线槽产生空间干涉，这就要求装置的主体结构在保证内部元器件安装空间的前提下，尽可能压缩非必要的外凸尺寸。该装置的主体采用方箱式的主体结构，这种结构形式的优势非常明显，

　　首先是加工基准容易统一，方箱的六个平面可以一次装夹完成多面加工，安装面的平面度、相邻面的垂直度都能得到很好的保证，在现场安装时，不管是采用卧式贴装还是立式侧装，都能找到对应的平整安装基准面，不需要额外加工过渡安装板，减少了安装环节的累积误差。装置一侧伸出的圆盘状结构是和被测部件对接的感应端，这个部分的同轴度设计是整个结构的关键，圆盘的回转中心和方箱主体内部的感应元件中心必须保持严格的同轴，否则在采集旋转部件的信号时会出现信号失真，甚至因为偏心导致感应端和被测部件发生摩擦碰撞，在建模过程中这个部分的配合公差需要严格控制，圆盘和主体连接的轴肩位置做了退刀槽设计，既方便加工时的刀具退刀，也能保证装配时圆盘端面和主体贴合面能够完全靠紧，

　　避免出现装配间隙导致的位置偏移。方箱主体的侧面设置了走线接口和小型的固定螺钉，走线接口采用侧出式设计，而不是背部直出，主要是考虑到当装置贴装在设备壁面时，背部直出的线缆会被夹在装置和安装壁面之间，长期挤压会导致线缆外皮破损，侧出式的走线可以让线缆顺着设备壁面排布，用扎带固定后不会出现受力弯折的情况，接口位置还做了小尺寸的防水凸台，能够阻挡工业现场的切削液、粉尘顺着线缆间隙进入装置内部，提升恶劣工况下的使用寿命。从安装边界尺寸来看，方箱主体的长宽高比例经过了多轮优化，在容纳内部信号处理电路板、感应核心元件的前提下，整体厚度控制在较小的范围内，当安装在空间局促的设备内部时，比如数控机床的主轴护罩内部、自动化检测设备的狭小安装腔体内，不会和周边的运动部件产生干涉，圆盘感应端的直径尺寸也和常见的工业被测轴径适配，不需要额外定制转接环就可以完成对接安装。在设计思路上，整个装置没有采用复杂的曲面造型，全部以平面和回转面作为主要构形元素，一方面是因为工业传感装置的外壳多采用金属切削加工或者压铸成型，简单的几何构形能够大幅降低加工难度，减少加工成本，另一方面，规整的外形也方便现场运维人员快速拆装，不需要借助特殊的工装就可以完成装置的更换和校准。装置表面的黑白分色设计并不是单纯的外观装饰，深色的顶面部分采用了哑光处理，能够减少工业现场照明光线的反射，避免对周边的光学检测元件产生光线干扰，浅色的侧面部分则更容易观察到表面的灰尘、油污堆积，方便运维人员及时清理，

　　避免污渍长期附着腐蚀外壳表面。在实际选型使用时，结构设计人员可以直接基于这个三维模型完成安装工位的空间校核，把模型导入到设备的整体装配体中，模拟装置的安装位置，检查和周边部件的最小安全间隙，提前排查安装干涉问题，也可以基于这个模型的安装孔位尺寸，提前在设备的安装壁面上完成孔位加工，减少现场安装的配作工作量。对于建模从业者来说，这个模型的构形逻辑也很有参考价值，工业类的功能部件建模不需要追求花哨的外观，所有的结构特征都要服务于实际功能需求，每一个倒角、每一个凸台、每一个接口的位置都有对应的工程考量，比如方箱边角处的小倒角，既可以去除加工后的锐边避免划伤安装人员，也可以在装配时起到导向作用，让装置更容易卡入安装位。在长期运行的工业场景中，这种结构规整的传感装置也更容易做密封处理，方箱的拼合面采用平直的密封槽设计，安装密封圈后可以达到较好的防尘防水等级，相比曲面拼合的结构，平直密封面的密封圈加工更简单，密封可靠性也更高，能够适应车间内多粉尘、有切削液飞溅的恶劣工况。
