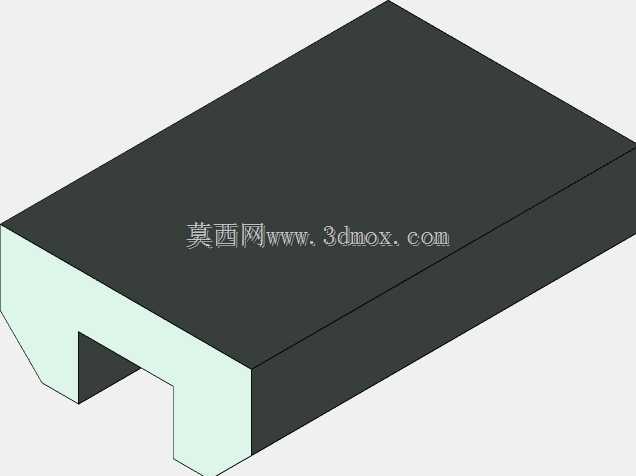

槽型安装式光电检测传感元件结构

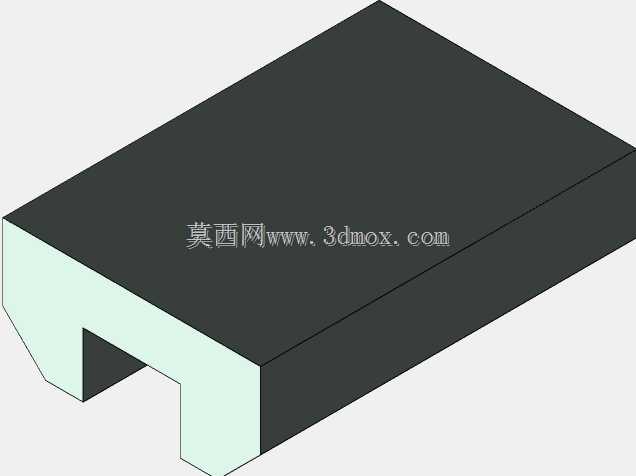

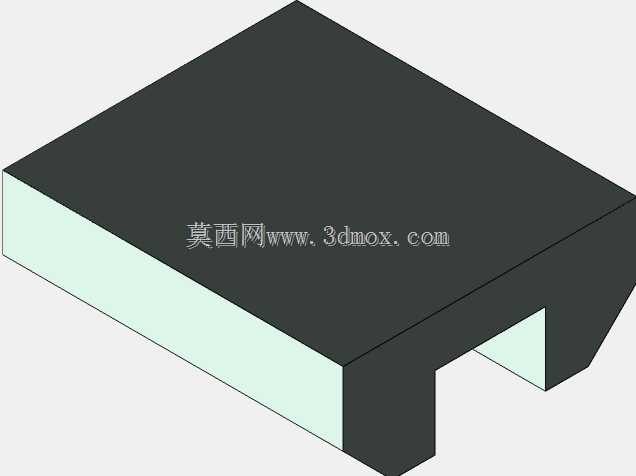

　　这类槽型结构的检测元件，在自动化产线的物料到位检测、工位位置确认场景中应用极广，从3C电子组装线的PCB板到位触发，到包装机械的标签走料定位，再到物流分拣线的货品通过检测，都能看到同结构元件的身影。不同于圆柱形漫反射式检测元件，这种带开槽的结构天生自带对射式检测的光路优势，发射与接收端集成在同一个壳体的开槽两侧，不需要现场额外做两端的光路对准调试，安装时只要让被检测物体能够从开槽中间顺利通过，就能完成检测触发，对现场安装人员的调试经验要求更低，也能避免设备长期运行中因为机架振动导致的发射接收端错位、检测失效问题。从结构设计来看，主体采用长方体壳体布局，开槽位置设置在壳体的单侧端部，开槽的两个内侧壁分别布置红外发射管与接收管，

　　开槽的宽度尺寸经过标准化设计，既能够覆盖常规薄型挡片、小型工件的通过需求，又不会因为开槽过宽导致外部杂散光进入接收端造成误触发。壳体的上表面为平整安装基准面，安装时可以直接贴装在设备的安装板平面上，不需要额外加工定位凸台，壳体的厚度方向尺寸控制紧凑，不会在密集排布的工位中占用过多安装空间，适合在多工位检测的紧凑设备布局中使用。设计这类元件的三维结构时，首先要明确安装边界：开槽的深度要匹配常用被检测物的插入深度，避免被检测物运行过程中碰撞到开槽底部造成元件损坏；壳体的边角做小倒角处理，既可以避免安装时锐边划伤操作人员，也能在注塑生产时减少壳体的应力集中问题，提升壳体的结构强度。壳体的下部开槽外侧做了斜切导向结构，

　　当被检测件因为装配公差出现小幅位置偏移时，斜切面可以起到导向作用，引导被检测件顺利进入开槽区域，不会出现卡滞、撞件的问题。在实际设备选型应用中，这类结构的检测元件不需要额外搭配反射板，自身集成完整的发射接收光路，接线后即可直接输出开关信号，接入设备的PLC输入端就能完成信号交互，相比分离式对射检测元件，整体的布线工作量更少，故障排查也更简单。建模过程中要重点关注安装孔的位置精度，两个安装孔的中心距要符合行业通用的安装尺寸标准，保证用户替换同类型不同品牌元件时，不需要重新在设备安装板上打孔，直接替换即可完成安装。开槽两侧的壁厚要做均匀性处理，避免注塑生产时出现缩痕、变形，导致发射与接收端的光路出现偏移，影响检测的灵敏度。

　　壳体的内部腔体预留了电路板的安装空间，腔体的筋位设计要刚好卡住电路板，不需要额外打胶固定，提升装配效率，同时也能避免设备运行中的振动导致电路板移位。在实际产线运行中，这类元件的检测响应速度快，能够适配高速运行的产线节拍，哪怕是每分钟上百次的快速触发场景，也不会出现漏检、信号延迟的问题。不同于接触式检测的行程开关，这种非接触式的检测方式没有机械磨损部件，长期运行的故障率更低，使用寿命更长，不需要频繁更换易损件，能够降低设备的后期维护成本。建模时还要考虑元件的出线方向，通常出线端设置在壳体远离开槽的另一侧，避免走线干扰被检测物的运行路径，同时出线位置做了防折弯结构，减少设备布线时线缆弯折导致的线芯断裂问题。在不同的应用场景中，这种结构的元件还可以根据检测需求调整开槽宽度，比如检测较厚的工装托盘时，可以选用开槽更宽的型号，检测薄型标签时可以选用窄开槽的型号，保证检测的精度。安装时通常采用两颗螺丝从壳体上表面的安装孔锁入安装板，固定方式牢靠，能够承受设备运行中的常规振动，不会出现松动移位的问题。
