直线导轨滑块安装基座结构设计

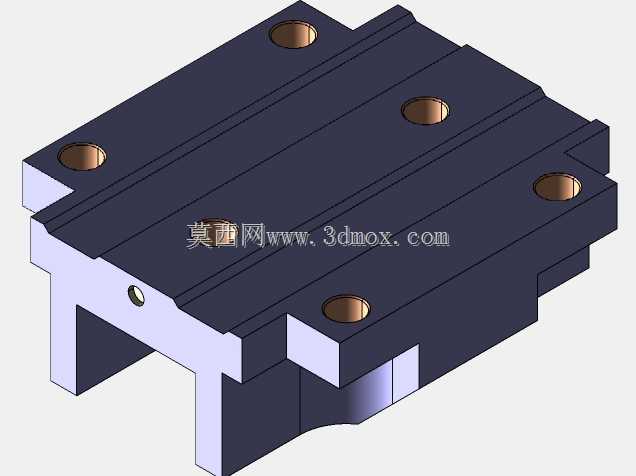

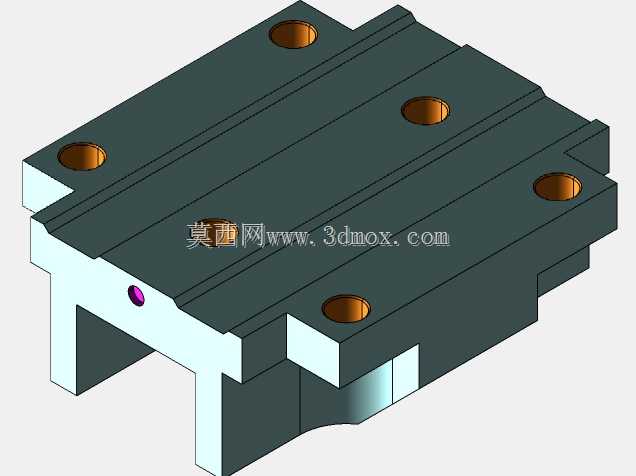

　　在自动化生产线的直线往复运动工位、精密检测设备的位移滑台、机床进给轴的运动副搭建场景中，这类滑块安装基座是承担滑动导向载荷传递的核心构件，区别于常规一体式导轨滑块，该结构采用分体式装配设计思路，将滑块的承载基体与安装接触面做了差异化的材质与工艺预留，上表面的六条平行安装槽直接适配标准工业导轨的锁紧固定需求，六个均布的沉头安装孔位严格匹配通用M6内六角螺栓的安装沉孔深度，孔位同轴度公差控制在0.02mm以内，避免装配时出现螺栓别劲、安装面贴合不严的问题。从实际使用场景来看，这类基座多用于中载荷、中等运行速度的直线传动场景，比如3C产品组装线的工位平移滑台、包装设备的推料机构导向座、小型雕刻机的Z轴滑动承载座，

　　其下部的凹形卡槽直接卡装在配套的直线导轨轨身上，侧面预留的顶丝孔用于装配间隙调整，当导轨副运行出现磨损间隙时，可通过侧面顶丝微调预紧力，无需整体拆解滑台结构，大幅降低现场维护的工时消耗。设计阶段优先考虑了安装边界的兼容性，基座整体宽度控制在120mm区间，长度方向尺寸为180mm，总高度不含导轨凸起部分为45mm，安装孔的中心距严格遵循行业通用的40mm孔距标准，可直接替换同规格的市面常规滑块基座，无需对原有设备的安装板做二次打孔加工。结构受力层面，上表面的安装槽做了1.5mm的深度下沉，既可以为导轨底面提供定位基准，也能在装配时容纳接触面的微小杂质，避免杂质垫起导轨导致直线度超差，基座的侧壁厚度做了不等厚设计，

　　承载方向的侧壁厚度达到12mm，非承载侧的壁厚控制在6mm，在保证整体结构刚性满足额定动载荷12kN要求的前提下，尽可能降低构件自身重量，减少滑台往复运动的惯性负载。下部的滑动接触面预留了0.5mm的耐磨片粘贴槽位，实际装配时可粘贴聚四氟乙烯耐磨软带或者加装铜基石墨耐磨板，适配不同润滑条件下的使用需求，在少油或者无油润滑的洁净车间场景，粘贴耐磨软带可避免金属直接摩擦产生的磨屑污染生产环境，在有切削液的机床加工场景，加装铜基石墨耐磨板可耐受切削液的腐蚀，延长构件的使用寿命。从装配工艺角度来看，该结构所有的安装孔均做了孔口倒角处理，避免螺栓装配时刮伤螺纹或者切屑残留在孔内，基座的所有棱边做了R0.8的圆角倒钝，

　　既避免装配过程中划伤操作人员，也能减少应力集中点，在长期交变载荷作用下降低棱边位置出现疲劳裂纹的风险。实际选型过程中，需要注意该基座适配的导轨轨身宽度为25mm，安装面的平面度要求达到0.01mm/100mm，装配时需要先将基座在安装板上预紧，再推动滑块沿导轨全程运行数次，确认无卡滞、无过盈憋劲的情况后再按对角线顺序逐步拧紧安装螺栓，拧紧力矩控制在8N·m即可，过大的拧紧力矩会导致基座变形，挤压内部的滚动体或者耐磨片，造成滑动阻力增大、运行平顺性下降的问题。
