VC400立式数控加工中心整机结构设计

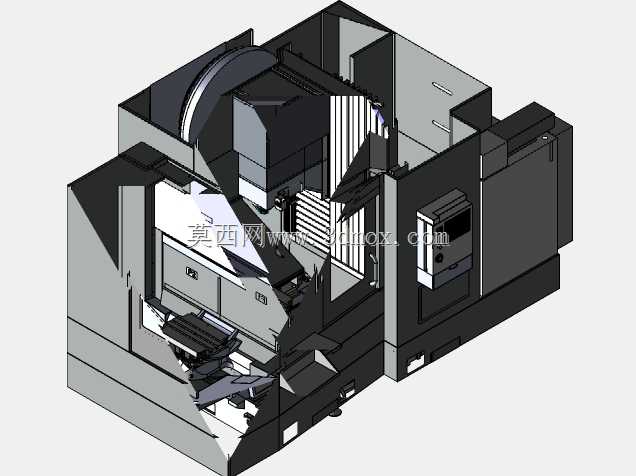

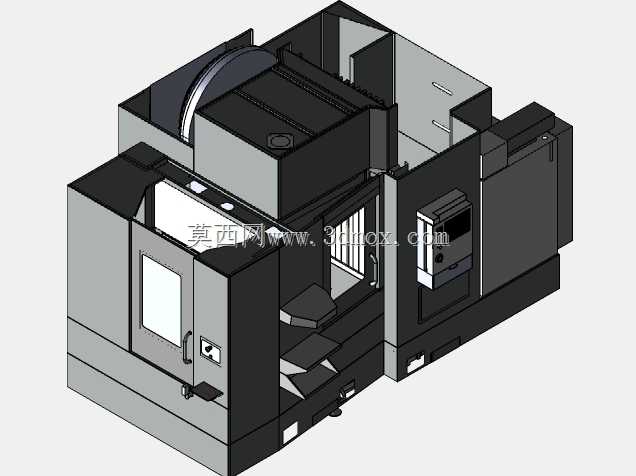

　　这款VC400立式加工中心的三维结构，是面向中小型精密零件加工场景打造的通用切削设备，在模具制造、汽车零部件加工、通用五金件生产、航空航天小结构件加工领域都有广泛的应用空间，能够完成铣削、钻孔、镗孔、攻丝等多道机加工序，单台设备即可覆盖常规零件从毛坯到成品的多数加工需求，减少工序流转带来的装夹误差与时间损耗。从结构设计逻辑来看，整机采用经典的C型立式布局，床身作为整台设备的承载基础，采用大截面筋条布局设计，内部筋格按照受力传导路径排布，能够有效吸收切削过程中产生的振动，保障重切削工况下的整机刚性；立柱固定在床身后侧，Z轴滑枕沿立柱导轨做上下进给运动，主轴单元安装在滑枕前端，搭配高速精密主轴单元，可适配不同规格的刀柄装夹，

　　满足不同材质零件的切削转速需求。工作台设置在床身前侧的X/Y轴滑座上，可实现横向与纵向的进给运动，三轴均采用重载线性导轨搭配精密滚珠丝杠传动，兼顾快速移动的响应速度与切削进给的平稳性，导轨副配备自动润滑接口，可在设备运行过程中定时定量供给润滑油，降低运动副的磨损速率，延长设备的无故障运行周期。设备的外防护设计充分考虑了车间实际使用场景，整体采用全封闭钣金结构，正面设置带观察窗的防护门，观察窗采用高强度防冲击透明材料，既可以方便操作人员观察内部加工状态，也能阻挡切削过程中飞溅的切屑与切削液，避免车间环境被污染；操作面板设置在防护门右侧，高度与角度符合人体工程学设计，操作人员站在设备前方即可完成程序输入、参数调整、加工启停等全部操作，

　　无需频繁挪动位置。切削液系统集成在床身底部的腔体内部，配备多级过滤结构，可将加工区域回流的切削液经过滤后重新输送到切削区域，冲除切屑的同时为刀具与工件降温，减少刀具磨损，提升加工表面质量；排屑结构设置在床身侧面，可将加工产生的切屑自动输送到设备外部的集屑车中，减少人工清理的工作量。从安装边界来看，整机外形尺寸充分考虑了中小型机加工车间的场地布局需求，占地面积紧凑，不需要过大的安装空间，设备安装时只需按照地基要求做好水平基础，固定地脚螺栓即可完成安装调试，不需要额外的复杂地基施工；设备后侧预留了电气接口、气源接口、切削液补充接口的安装位置，与车间配套管线对接便捷，电气柜集成在设备侧部，内部元器件按照强弱电分离的原则排布，

　　既方便检修维护，也能减少电气信号干扰，保障设备运行的稳定性。刀库结构设置在设备侧面，采用圆盘式刀库设计，可容纳多把不同类型的加工刀具，换刀过程通过自动程序控制完成，换刀动作快速平稳，能够有效缩短工序切换的辅助时间，提升批量零件加工的生产效率。在细节设计上，所有运动部件的极限位置都设置了硬限位与软限位双重保护结构，避免进给超程带来的设备碰撞损坏；主轴部位配备气幕保护结构，可在主轴运行时输出压缩空气，阻挡切削液与切屑进入主轴轴承部位，延长主轴的使用寿命；防护门配备安全联锁结构，防护门未完全关闭时设备无法启动加工程序，保障操作人员的人身安全。这款结构设计充分平衡了设备刚性、加工精度、操作便捷性与维护便利性，既适合单件小批量的零件打样加工，也能满足批量零件的连续生产需求，是中小型机加工车间提升加工能力的适配设备类型，三维结构完整还原了整机的内外布局、部件连接关系与安装接口位置，可作为设备选型参考、结构改进设计、车间布局规划的直观参考依据，帮助结构设计人员快速掌握该类设备的布局逻辑与设计要点。
