工业级CNC设备操作控制面板结构设计

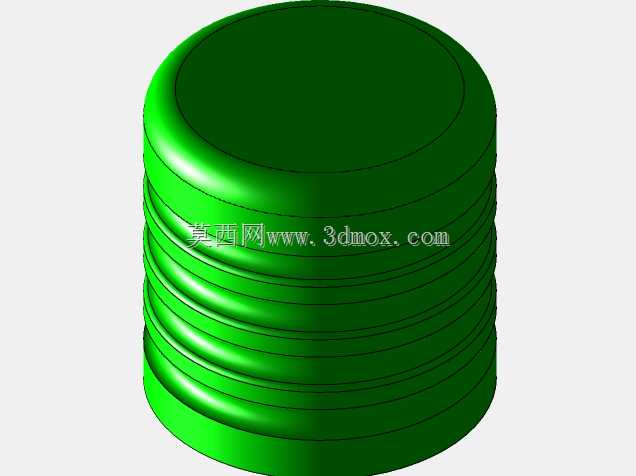

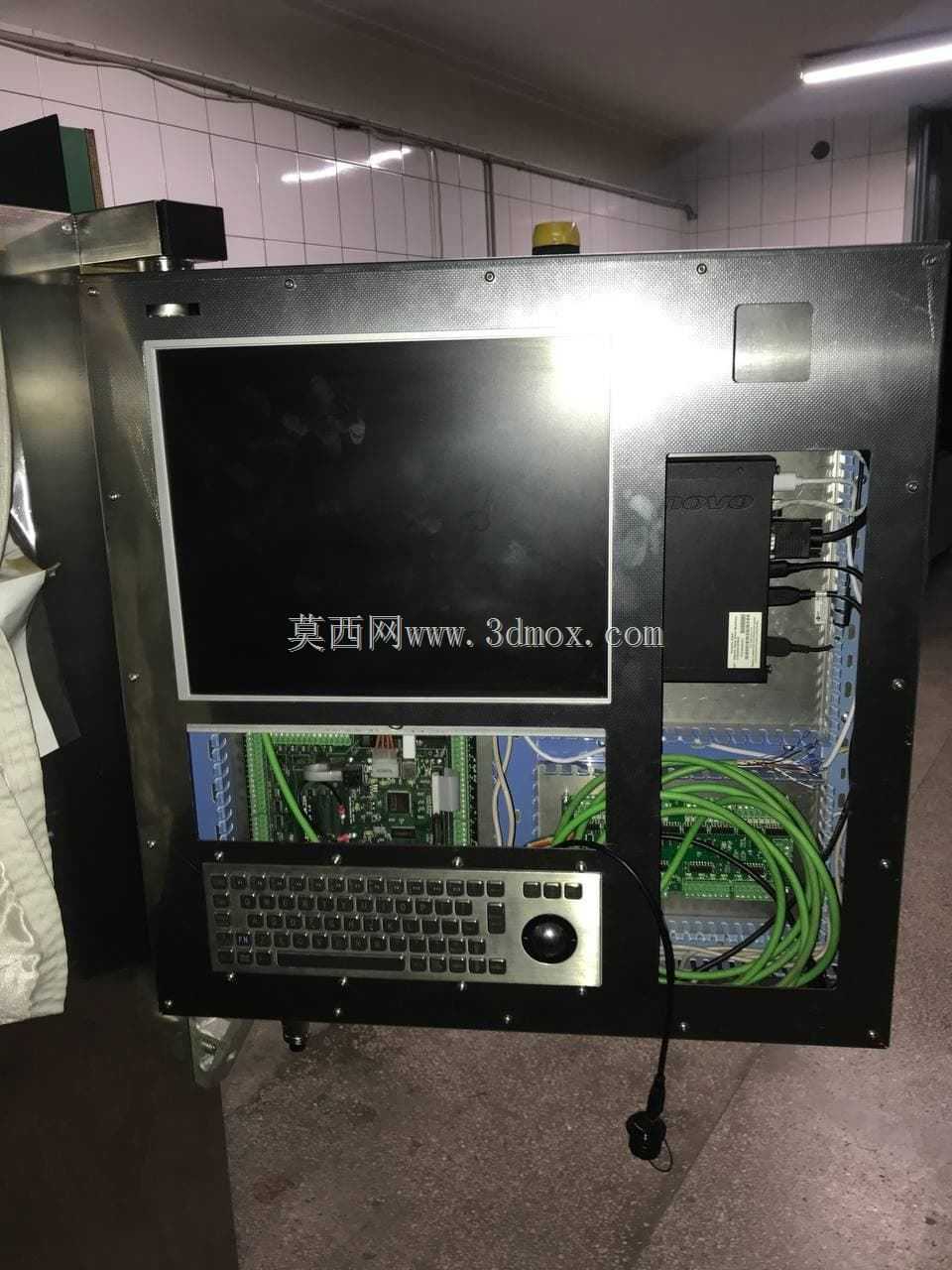

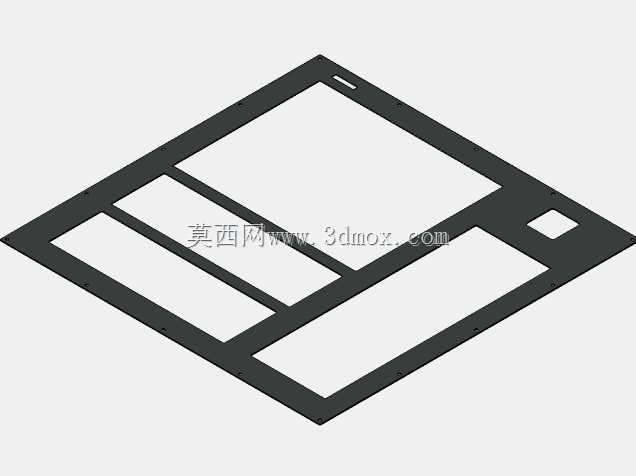

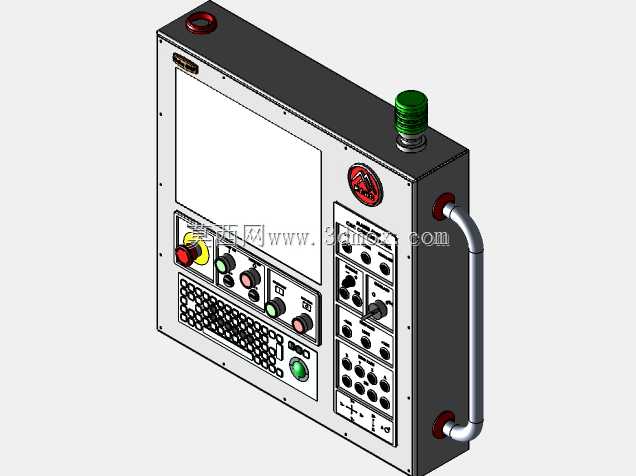

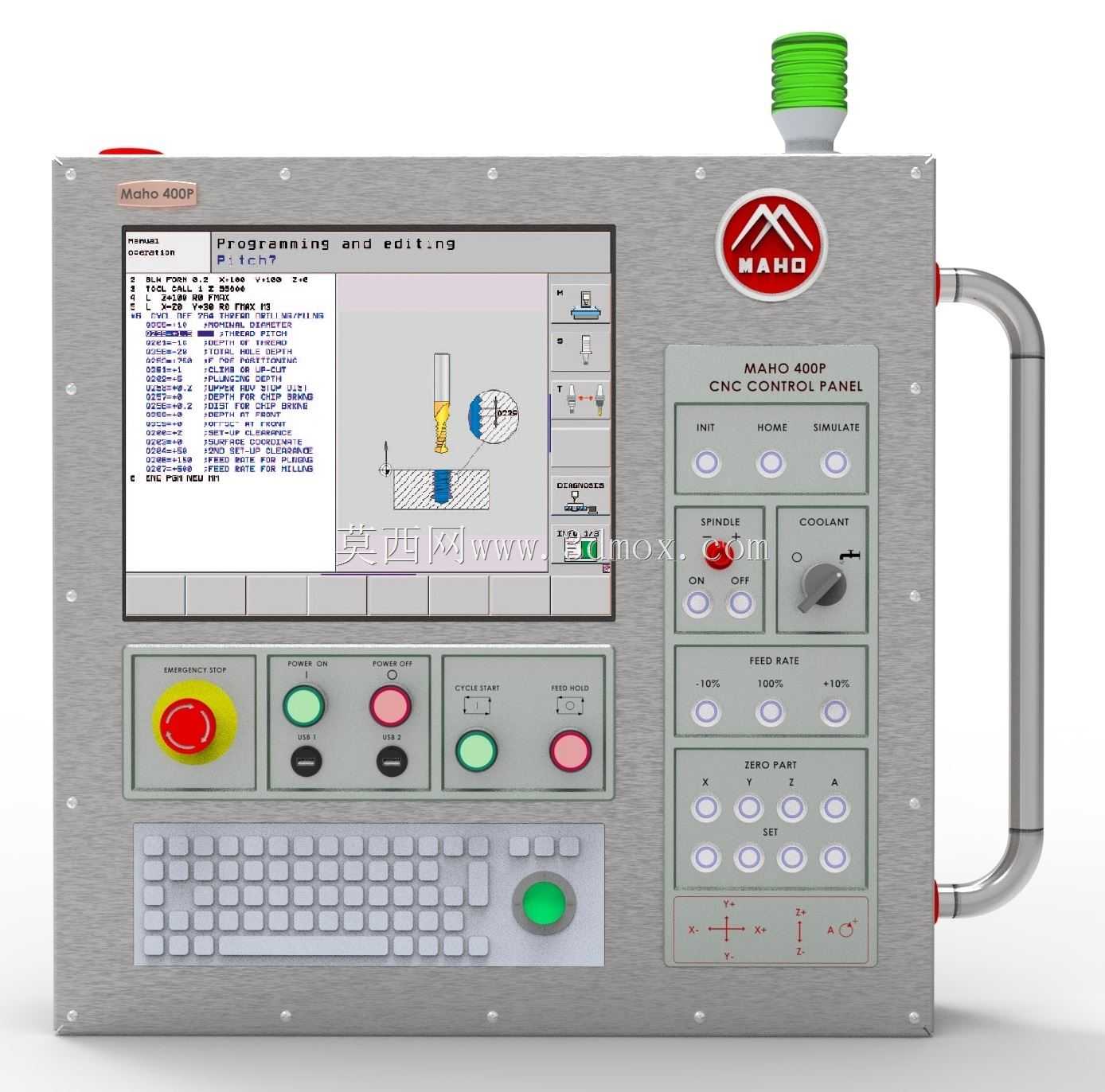

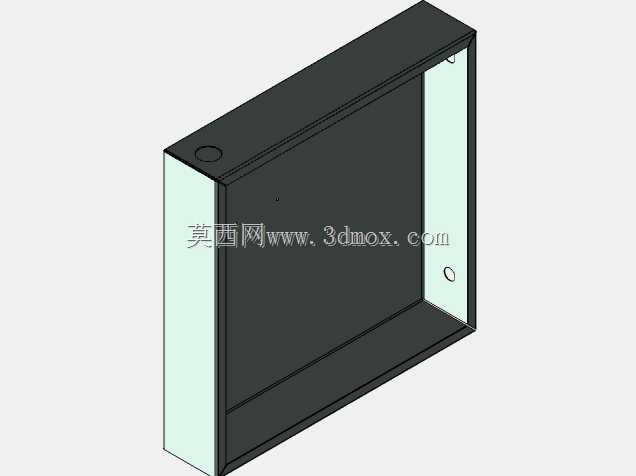

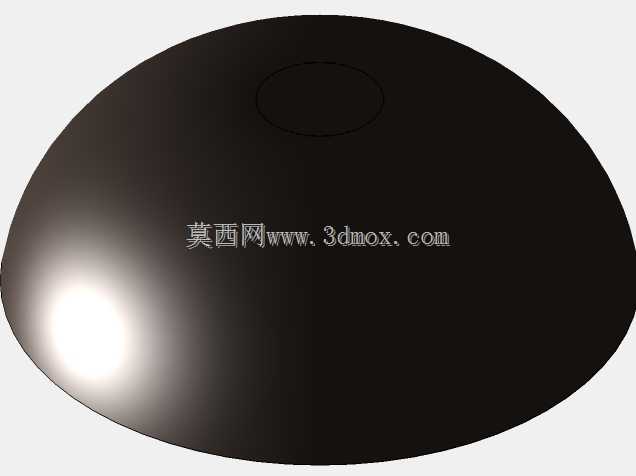

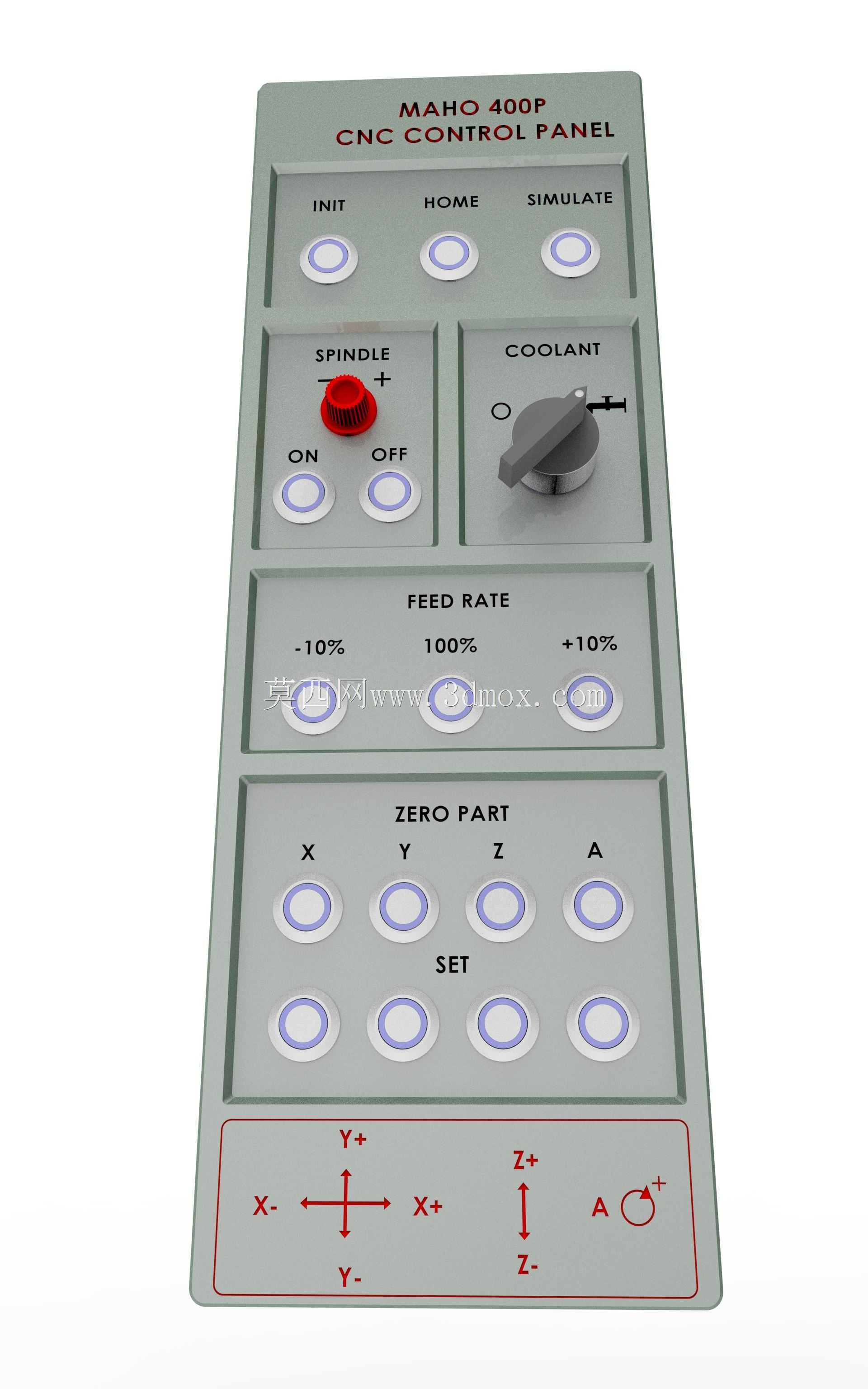

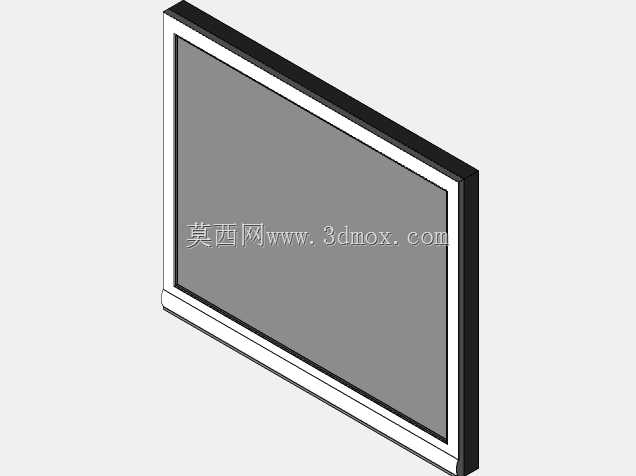

　　这款CNC操作控制面板是数控加工设备的核心人机交互载体，主要适配立式加工中心、数控车床、专用数控磨床等各类金属切削机床的操控需求，在实际生产场景中，操作人员通过该面板完成加工程序调用、轴系手动进给、主轴转速调整、冷却系统启停、加工参数实时修正等全流程操作，是连接操作人员与机床数控系统的关键硬件接口。从结构设计层面来看，面板采用一体化钣金折弯成型的箱体式结构，主体外壳选用冷轧钢板材质，表面做哑光喷塑处理，既能够抵御车间环境中的切削液飞溅、金属粉尘附着，也可避免长期操作过程中表面反光对操作人员视线造成干扰。面板正面布局严格遵循人机工程学逻辑，上部区域预留大尺寸显示屏安装位，用于实时展示加工坐标、主轴负载、进给速率、程序运行进度、

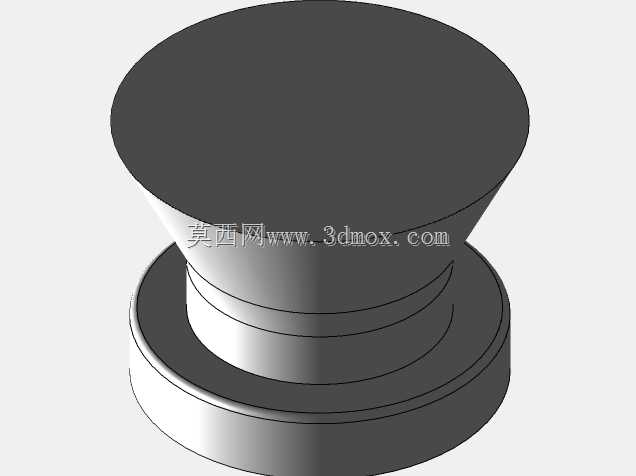

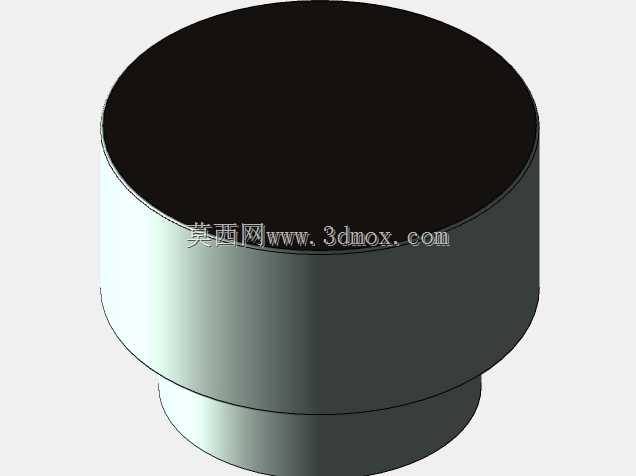

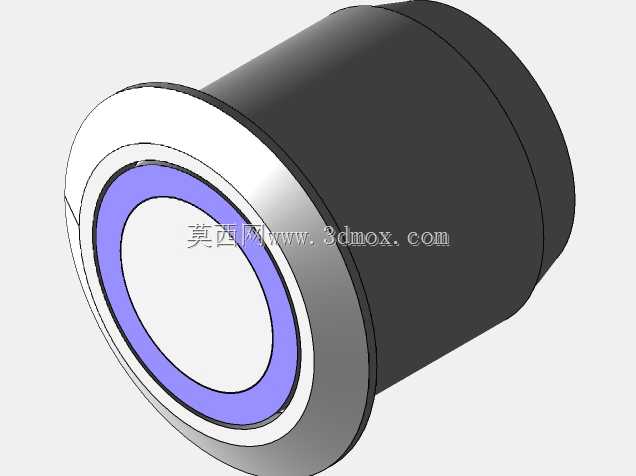

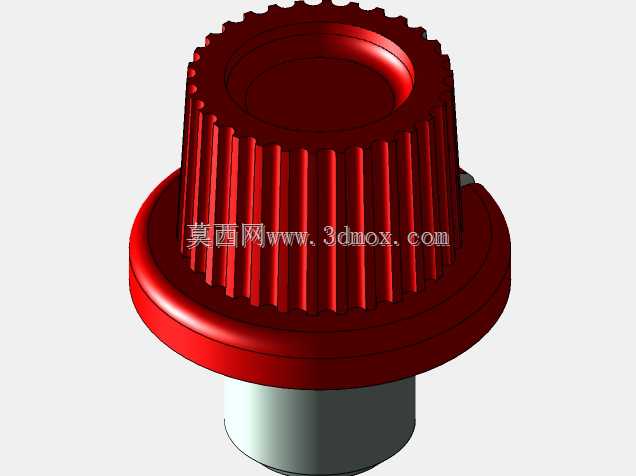

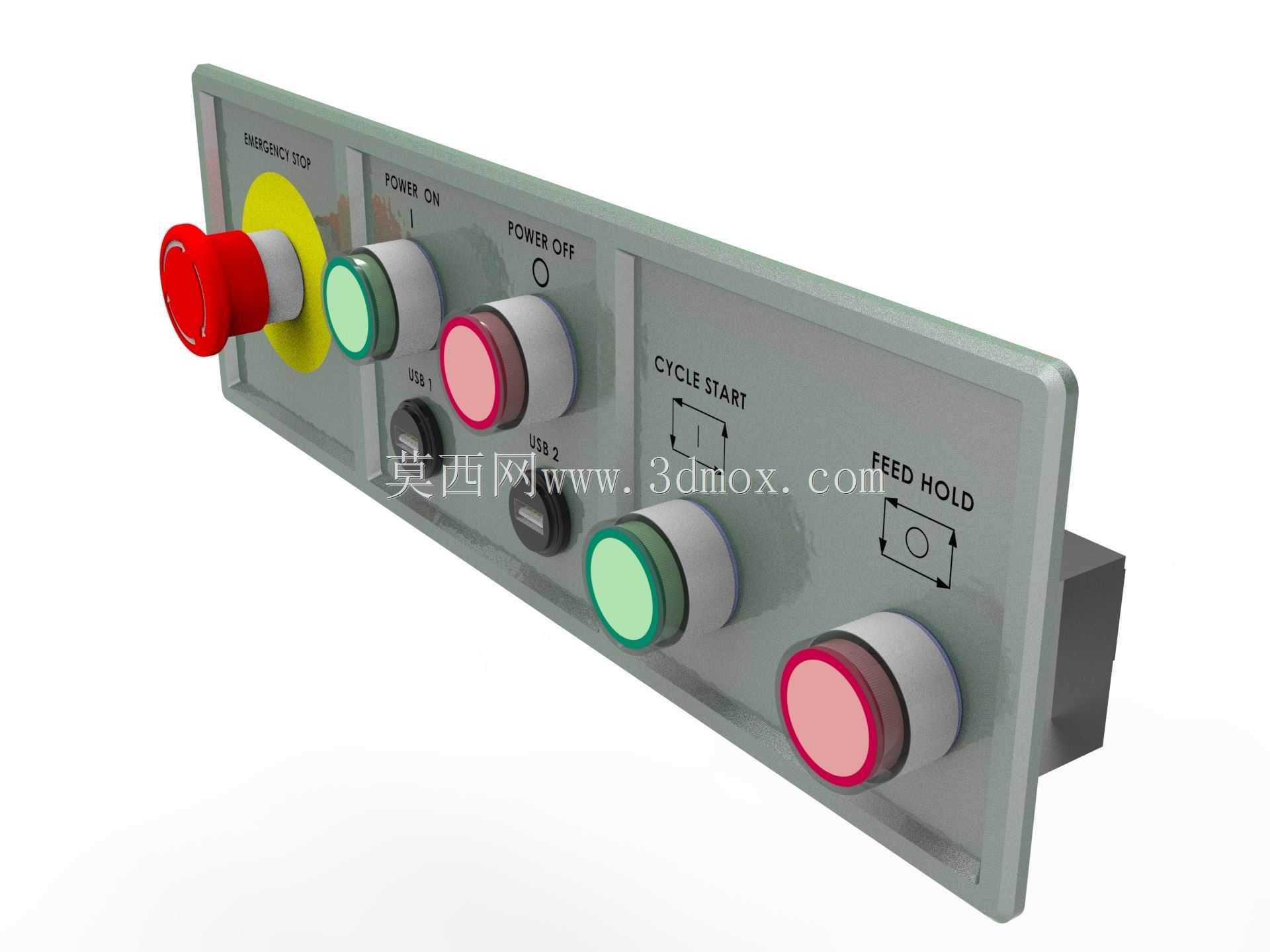

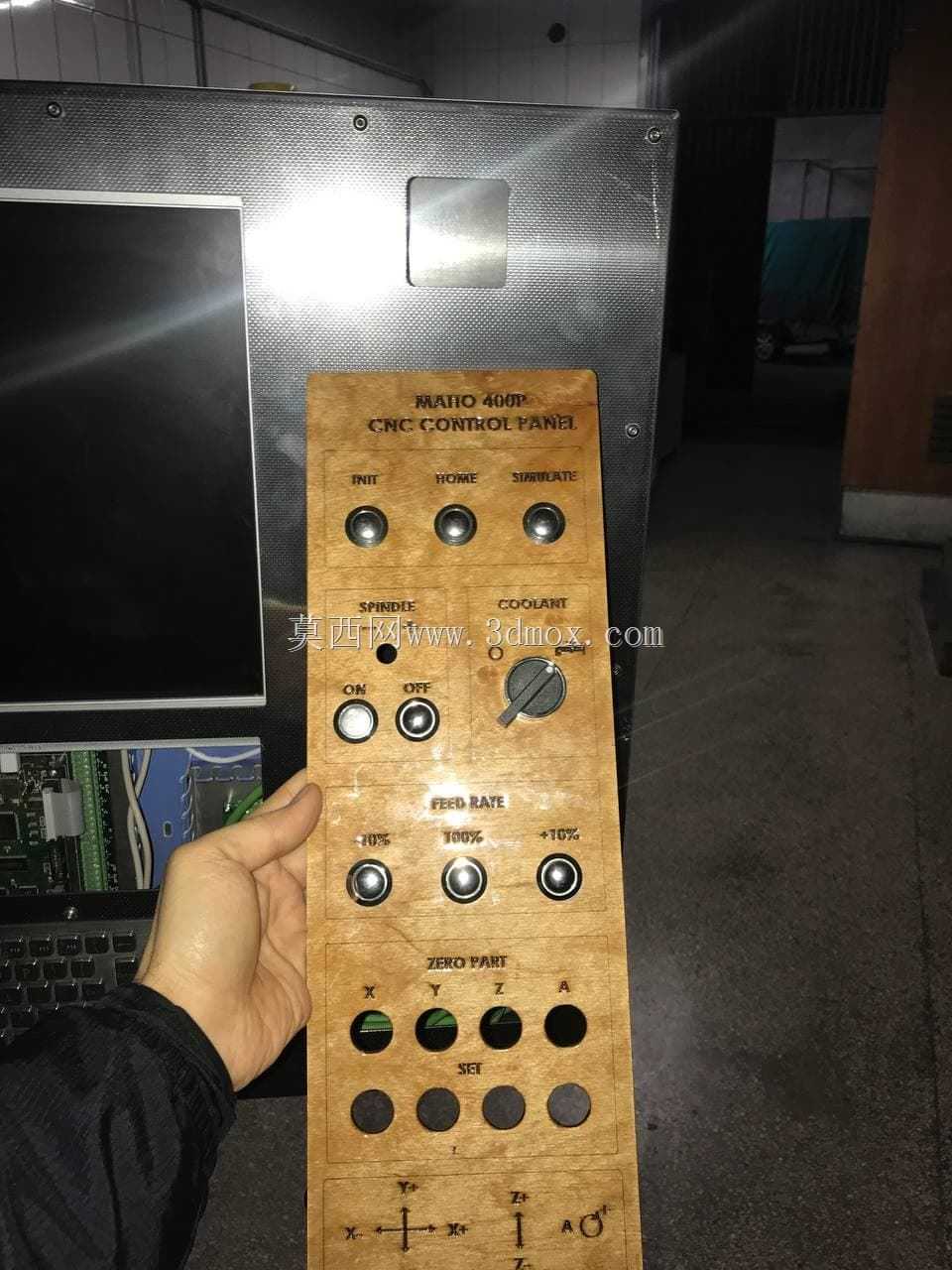

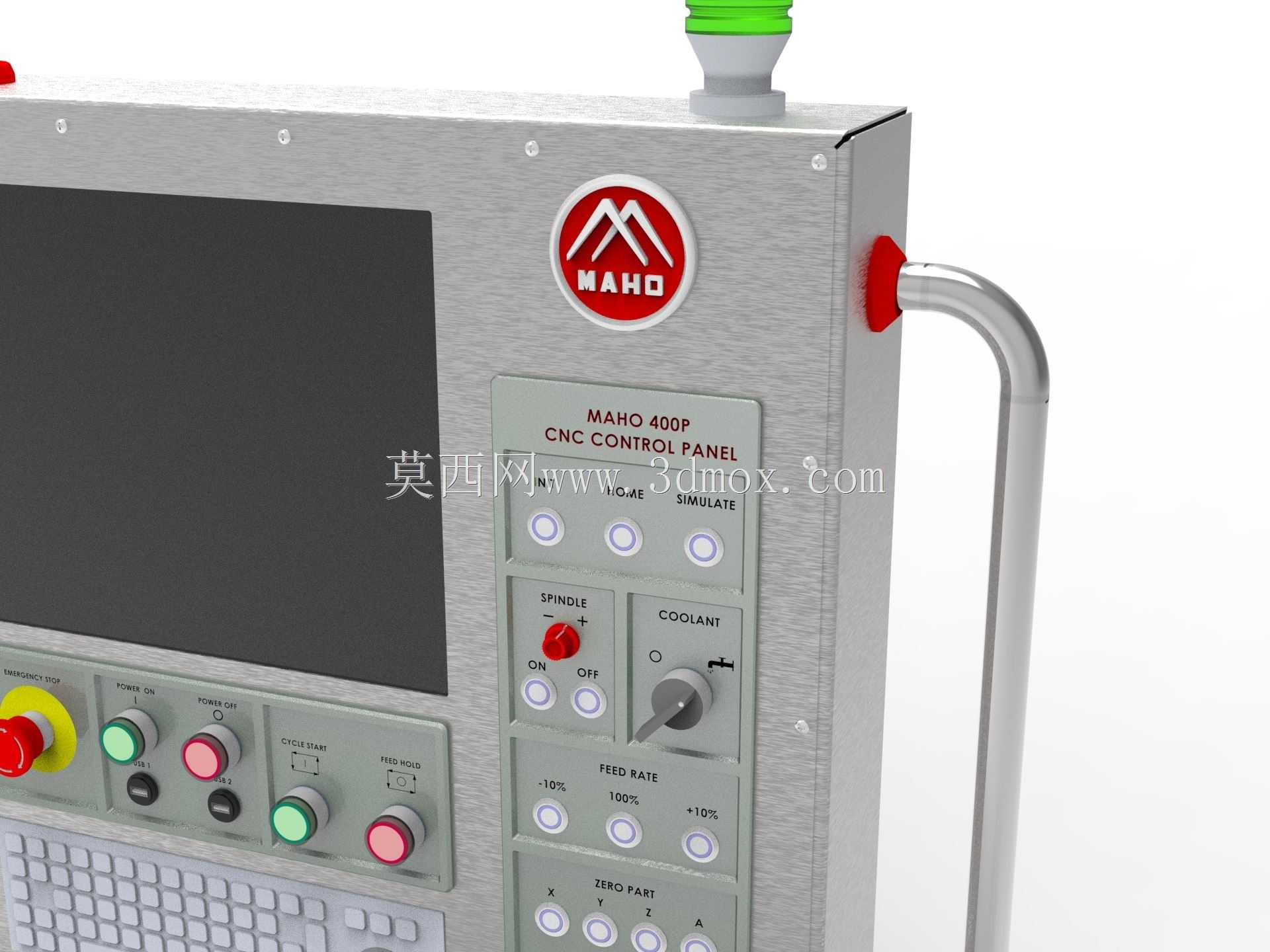

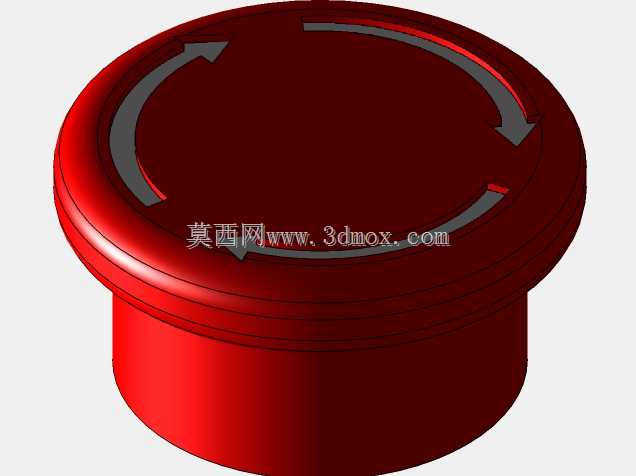

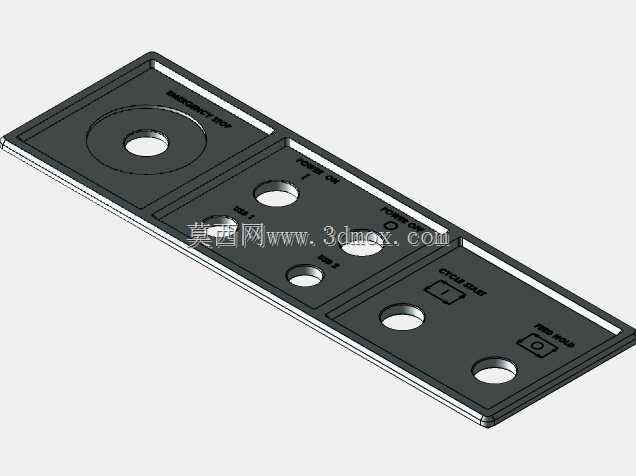

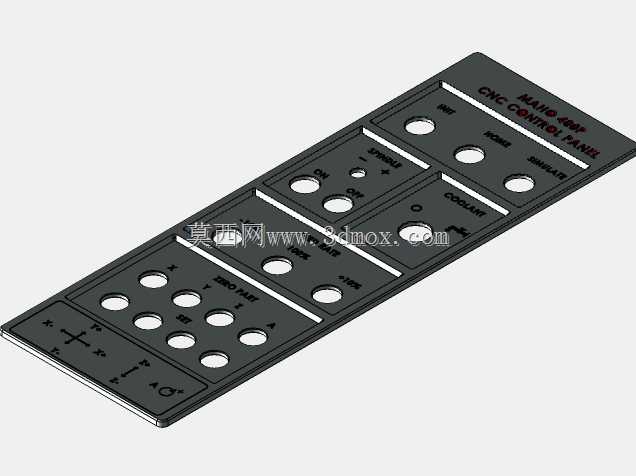

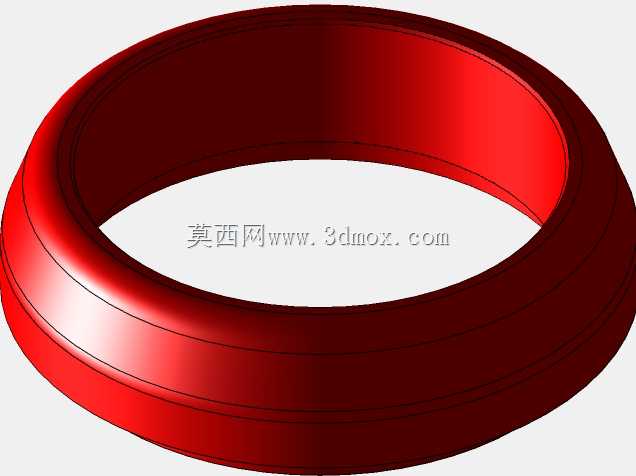

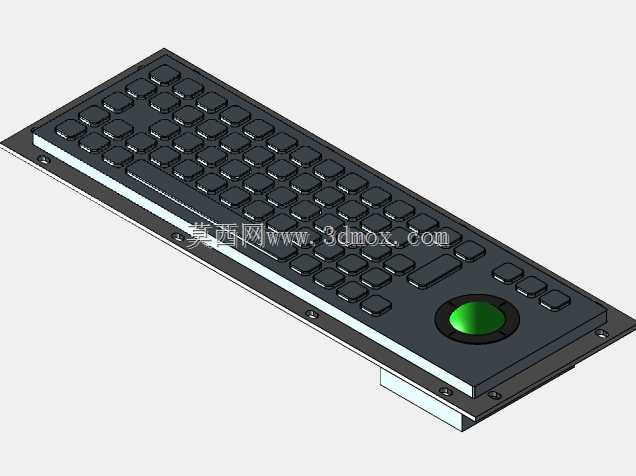

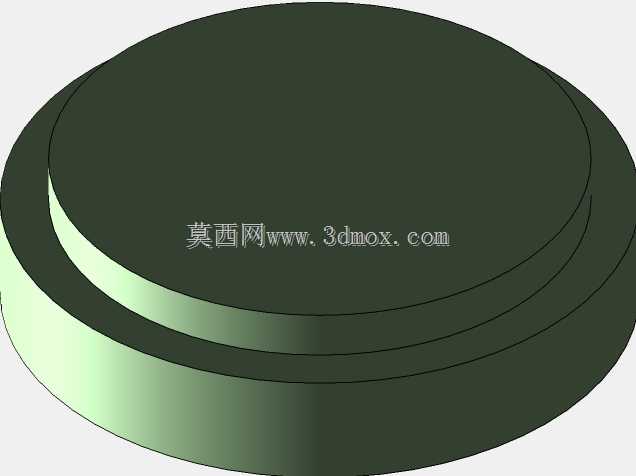

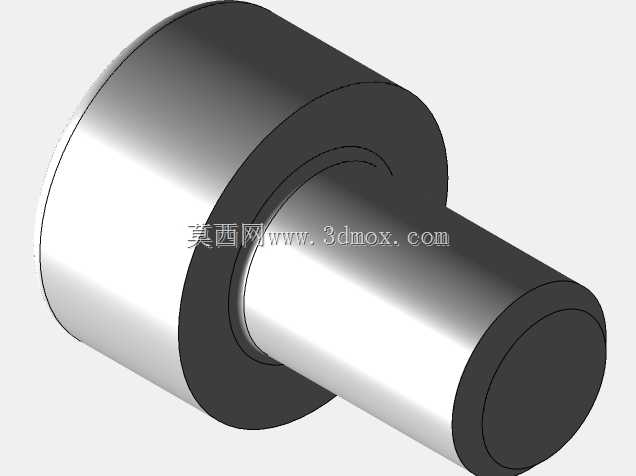

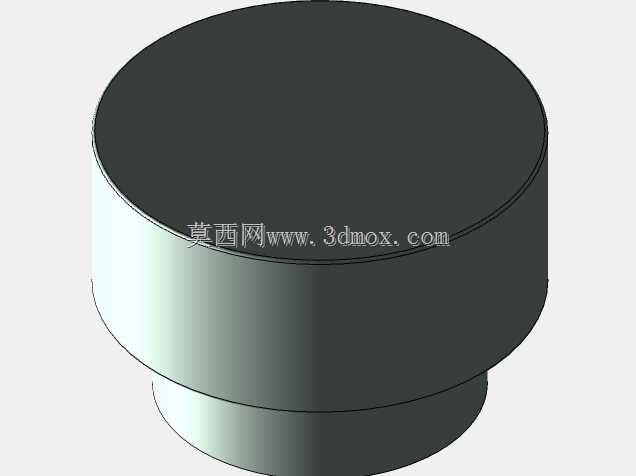

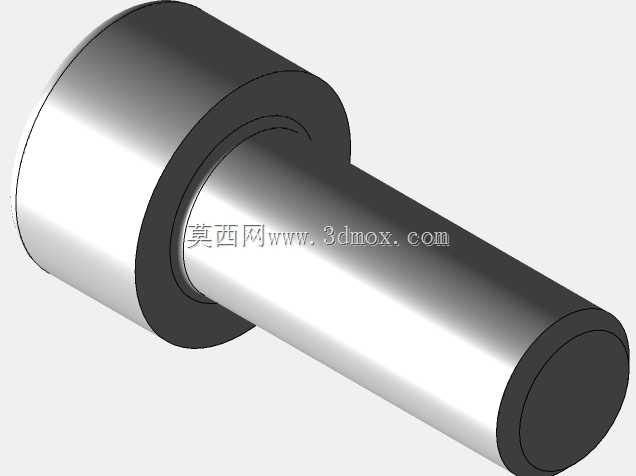

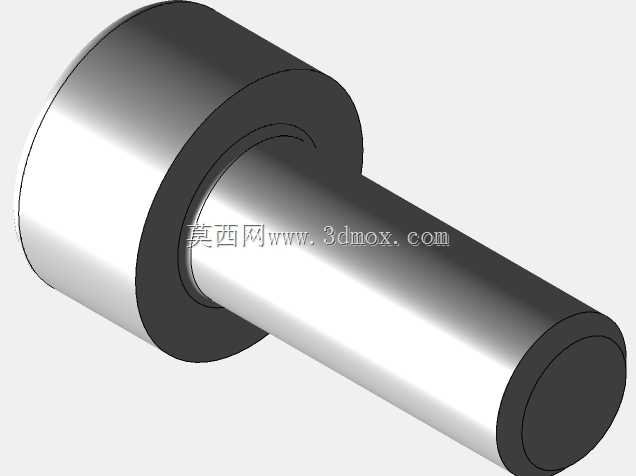

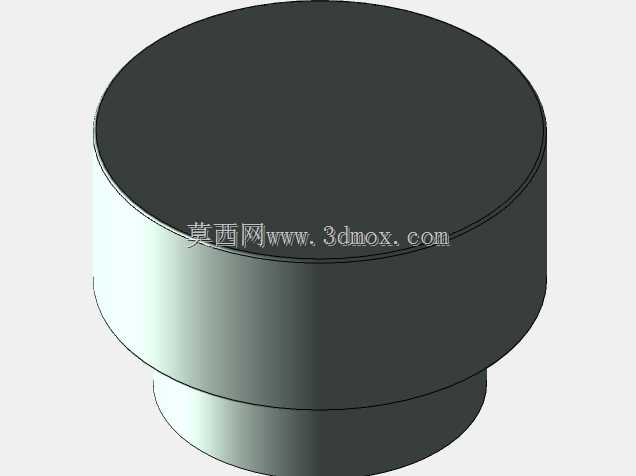

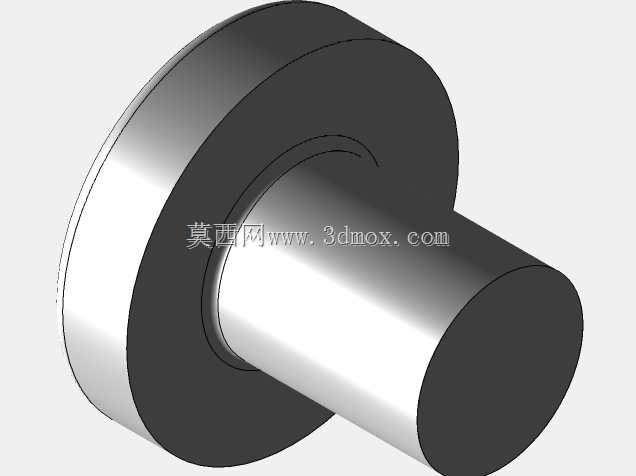

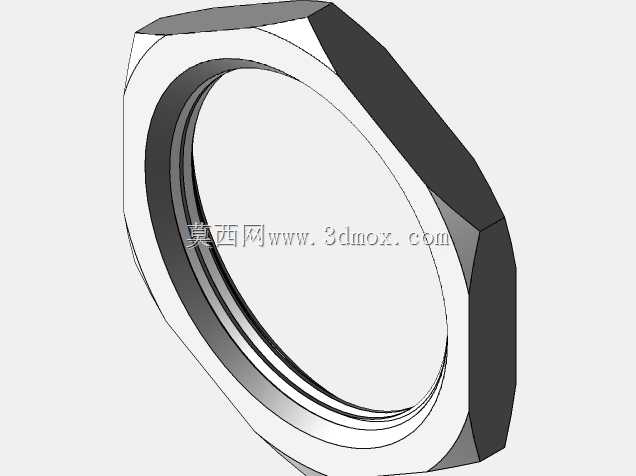

　　故障报警代码等核心运行信息，屏幕下方的操作区域做了功能分区设计：左侧排布手动操作旋钮与按键组，包含轴选开关、进给倍率旋钮、主轴倍率旋钮、手轮接口、急停按钮，其中急停按钮采用红色蘑菇头设计，设置在面板左侧最易触碰的位置，满足紧急工况下的快速操作需求；右侧区域排布功能按键组与状态指示灯，包含循环启动、进给保持、程序编辑、模式切换等功能按键，每个按键旁预留标识粘贴位，方便不同设备厂商根据自身系统逻辑做自定义标识。面板右侧设置了金属管状提手，提手采用不锈钢弯管成型，两端通过固定座与箱体可靠连接，既可以在设备组装、维护过程中方便面板的搬运移位，也可在面板采用悬挂式安装时作为受力支撑结构。面板顶部设置了透气防水的通风结构与接线端口，

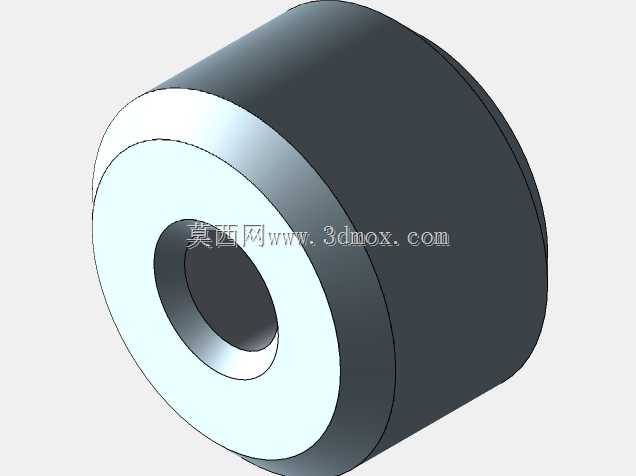

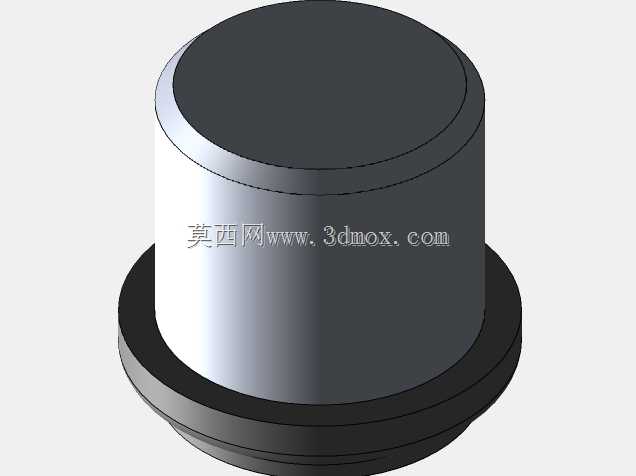

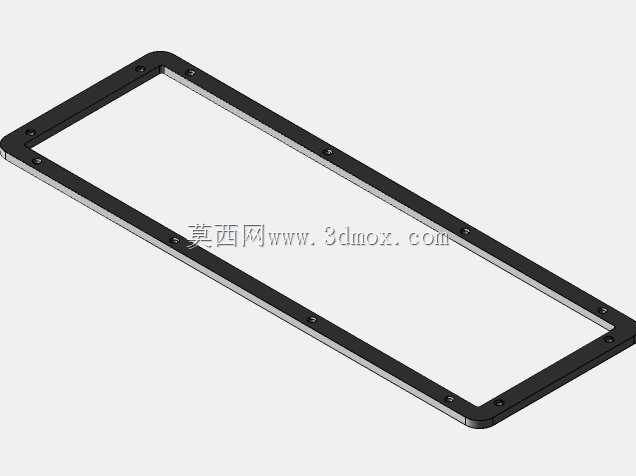

　　内部预留了数控系统IO板、显示屏驱动板、按键控制板的安装螺柱，走线槽沿箱体内部边缘布置，强弱电走线区域做了物理分隔，避免信号干扰。从安装边界来看，面板背部设置了四个挂装固定孔位，可适配机床悬臂安装、操作台嵌入式安装、立式支架安装三种主流安装方式，嵌入式安装时面板的法兰边可覆盖安装开孔的缝隙，无需额外做密封处理；悬臂安装时背部预留了标准悬臂连接件的安装接口，可匹配市面上主流的机床悬臂组件规格。面板上的所有操作元件均做了防误触设计，旋钮采用带档位阻尼结构，避免设备运行过程中因振动导致档位偏移，按键采用长寿命微动开关，单按键使用寿命可达百万次级别，能够承受车间三班倒生产的高频操作强度。在细节设计上，面板正面的按键区域做了轻微的内凹处理，

　　可减少切削液、灰尘直接堆积在按键缝隙中，面板下部预留了USB接口、RS232通讯接口的安装位，方便操作人员导入导出加工程序、连接调试设备，接口处配备可翻转的防尘盖，闲置时可盖住接口避免粉尘进入。这款面板的结构设计充分考虑了机加工车间的复杂工况，所有外部连接件均采用不锈钢材质，避免长期接触切削液出现锈蚀问题，箱体拼接处做了密封胶条安装槽，组装后可达到IP54的防护等级，能够有效阻挡车间内的金属粉尘、切削液雾进入面板内部，保护内部电气元件稳定运行。在实际选型适配过程中，结构工程师可直接基于该模型调整安装孔位、按键布局、接口位置，快速适配不同型号数控系统的安装需求，无需从零开始做箱体结构设计，大幅缩短机床操控系统的开发周期。
