哈斯GM2-5AX五轴龙门加工中心结构设计

　　在大型精密结构件加工场景中，五轴龙门加工中心一直是解决复杂曲面、多面体零件一次装夹加工的核心设备，哈斯GM2-5AX的结构设计完全围绕大尺寸工件的高精度加工需求展开。从实际应用场景来看，这类设备主要面向航空航天大型结构件、轨道交通车体构件、大型模具型腔、重型工程机械零部件的加工工序，能够覆盖从粗加工开粗到半精加工、精加工的全工序流程，避免工件多次装夹带来的定位误差，同时大幅缩短复杂零件的加工周期。

　　从设备实际用途出发，该机型采用定梁龙门式架构，搭配双摆动主轴头结构，可实现X、Y、Z三个直线轴与A、C两个回转轴的五轴联动加工，既可以完成传统三轴龙门设备能加工的平面、沟槽、孔系加工内容，也能对带有空间斜面、复杂曲面、多方向孔位的零件进行连续五轴切削，不需要为特殊角度的加工面定制专用工装夹具，尤其适合小批量、多品种的大型复杂零件生产场景，在模具制造车间、航空零部件加工车间、重型机械装配前的零件加工工段都有极高的适配性。

　　在产品功能特性层面，该设备的床身采用整体式铸铁焊接复合结构，内部布置有密集的加强筋网格，能够承受大切削量加工时的切削载荷与振动，保证长时间加工的结构稳定性。X轴采用双驱同步传动结构，沿床身两侧布置导轨与传动丝杠，配合大规格线性导轨的支撑，让龙门横梁沿X轴移动时的动态响应更平稳，避免单驱结构带来的横梁偏摆问题。Y轴传动布置在横梁上，搭载的滑枕采用矩形淬硬导轨配合贴塑处理，滑动阻尼均匀，Z轴方向的滑枕行程足够覆盖大高度工件的加工需求，主轴端配备的双摆头采用力矩电机直驱结构，回转定位精度高，没有传统蜗轮蜗杆结构的反向间隙，在连续曲面加工时能保证表面加工质量的一致性。设备前端布置的可移动操作站，能够根据操作人员的站位调整位置，方便加工过程中观察切削状态、调整加工参数，床身两侧的排屑空间预留充足，可适配链板式排屑器快速排出加工产生的金属切屑，避免切屑堆积影响导轨与传动部件的运行精度。

　　从产品设计思路来看，整个结构的设计优先保证刚性与精度保持性，所有运动部件的重量都经过严格的配平计算，横梁的截面采用变截面优化设计，在保证整体刚性的前提下尽可能降低运动部件的重量，提升轴系的动态响应速度，减少高速进给时的惯性冲击。防护结构的设计采用全封闭钣金防护，X轴两侧的伸缩防护罩能够完全覆盖导轨与传动部件，避免切削液、金属切屑进入运动副造成磨损，主轴端的防护采用多层不锈钢伸缩套，能够抵御高速切削时飞出的切屑冲击，同时防止切削液渗入主轴轴承部位。电气柜的布置位置远离切削区域，采用密封式结构搭配热交换散热系统，避免车间内的油雾、粉尘进入电气元件造成故障，设备的气源、切削液管路都采用内置式走线布置，沿床身、横梁内部的走线槽排布，既避免管路外露造成的磕碰损坏，也让设备整体外观更整洁，减少日常清理维护的工作量。

　　关于外形尺寸与安装边界，该设备的整体占地面积需要结合工件上下料的空间预留来规划，X轴行程覆盖的工作台面为大尺寸矩形平台，T型槽采用标准间距布置，能够适配通用夹具、专用组合夹具的安装，工作台的承载能力满足重型工件的装夹需求，安装时需要提前做好设备基础的浇筑，预留地脚螺栓的安装位置，基础的厚度与配筋需要满足设备总重量与切削振动的承载要求，设备周边需要预留足够的维护空间，方便后期更换主轴部件、检修传动系统、清理排屑器，操作侧的空间需要满足操作人员上下工件、观察加工状态的需求，后侧需要预留电气柜检修、管路维护的通道，整体安装时需要对床身水平进行精确调校，保证各个轴系的几何精度符合出厂要求，避免基础沉降影响设备的加工精度。

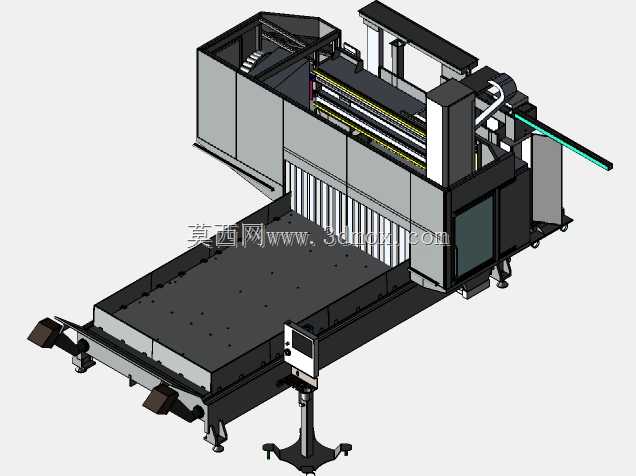

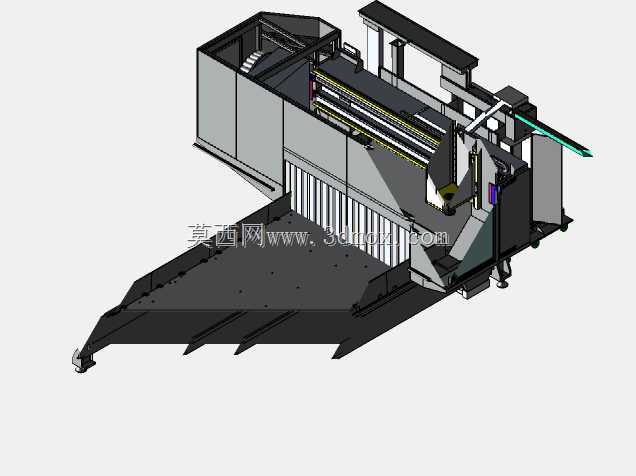

　　在实际建模过程中，该模型完整还原了设备的各个结构细节，从床身的加强筋布置、导轨的安装位置、主轴头的摆动结构，到钣金防护的外形、操作站的结构、排屑器的安装位置都做了1:1的还原，能够用于车间布局规划、设备选型演示、加工工艺仿真的场景，结构设计人员可以参考该模型的结构布置思路，优化同类龙门设备的刚性设计、防护设计与维护空间设计，也可以作为五轴加工中心教学演示的直观模型，帮助初学者理解五轴龙门设备的结构组成与运动原理。
