立式加工中心联电750整机结构三维数模

　　这款立式加工中心的三维结构数模，完整还原了设备从外防护到内部安装边界的全部结构细节，在机加工车间的产线规划、设备改造、配套工装设计环节，能为结构工程师提供精准的空间参考。日常生产中，该类设备主要承担板类、盘类、小型壳体类复杂零件的铣削、钻削、镗削、铰孔、攻丝等多工序加工任务，在汽车零部件加工、通用机械制造、模具精加工、五金零件批量生产场景中应用广泛，可一次装夹完成多序加工，有效减少工件多次装夹带来的定位误差，提升加工精度一致性。

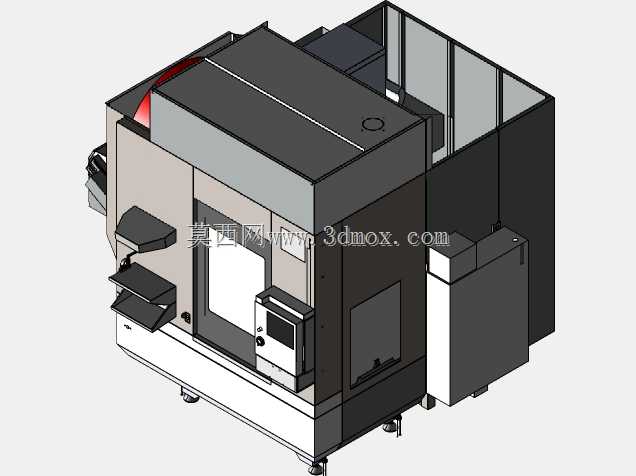

　　从结构设计逻辑来看，整机采用C型经典立式布局，床身作为基础承载构件采用大阻尼铸铁结构设计，可吸收重切削过程中产生的振动，保证加工过程的稳定性。主轴单元布置在立柱的竖向导轨滑座上，可沿Z轴方向完成进给运动，工作台沿床身的X向导轨移动，滑座沿立柱横向Y向导轨移动，三轴的运动行程匹配750规格设备的常规加工范围，可覆盖大部分中小型精密零件的加工尺寸需求。外防护结构采用全封闭设计，数模中完整还原了防护门的开合轨迹、操作面板的安装位置、顶部排屑口的预留空间、侧面电气柜的安装边界，在做车间布局规划时，可直接提取数模的外形轮廓尺寸，预留设备安装所需的操作空间、维护空间，以及配套的排屑器、冷却液水箱、气源接口的安装位置，避免现场布局时出现空间干涉问题。

　　数模中对设备的各个功能模块的装配关系做了完整还原，包括刀库的安装位置、主轴端面到工作台面的距离范围、各轴行程的硬限位位置、操作站的旋转活动范围、吊环的安装点位，这些细节在设备搬迁、配套自动化上下料机构设计、专用夹具设计时，可直接作为尺寸校核依据，无需再到现场反复测量设备尺寸。比如在设计配套的桁架机械手上下料方案时，可直接在数模中模拟机械手的运动轨迹，核对机械手取料位置与工作台夹具位置的重合度，确认防护门开合时与机械手的运动路径是否存在干涉，提前规避方案设计中的空间冲突问题。

　　从安装边界来看，数模还原了设备底部的调平脚座分布位置、设备总重量对应的地面承载要求参考、电气柜的走线槽预留位置、冷却液管路的走向空间，在做新车间的设备基础规划时，可直接根据数模的脚座分布位置预埋地脚螺栓或者规划减震垫的安装位置，提前预留电气布线、管路布置的空间，减少现场安装时的整改工作量。另外，数模中也体现了设备维护所需的空间预留，比如侧面电气柜的开门空间、主轴维护的操作空间、刀库调整的作业空间，这些细节在做密集型产线布局时尤为重要，可避免设备安装后出现维护操作空间不足的问题。

　　在设备的功能特性上，该类设备配备的刀库可容纳一定数量的加工刀具，配合自动换刀机构可完成不同工序间的刀具自动切换，数模中还原了刀库的外形轮廓与换刀位置的空间尺寸，在做刀具长度校核、换刀动作模拟时可直接参考。操作面板布置在设备前部的可旋转支架上，可适配不同操作习惯的作业人员调整角度，数模中还原了支架的旋转角度范围，在设计周边的工位布局时，可避免与操作面板的活动范围产生干涉。设备后部的电气柜与主机采用分离式布局，可减少切削振动对电气元件的影响，数模中完整呈现了电气柜与主机的连接位置、走线桥架的预留空间，方便做电气配套设计时参考。
