苏迪克慢走丝线切割设备结构三维造型

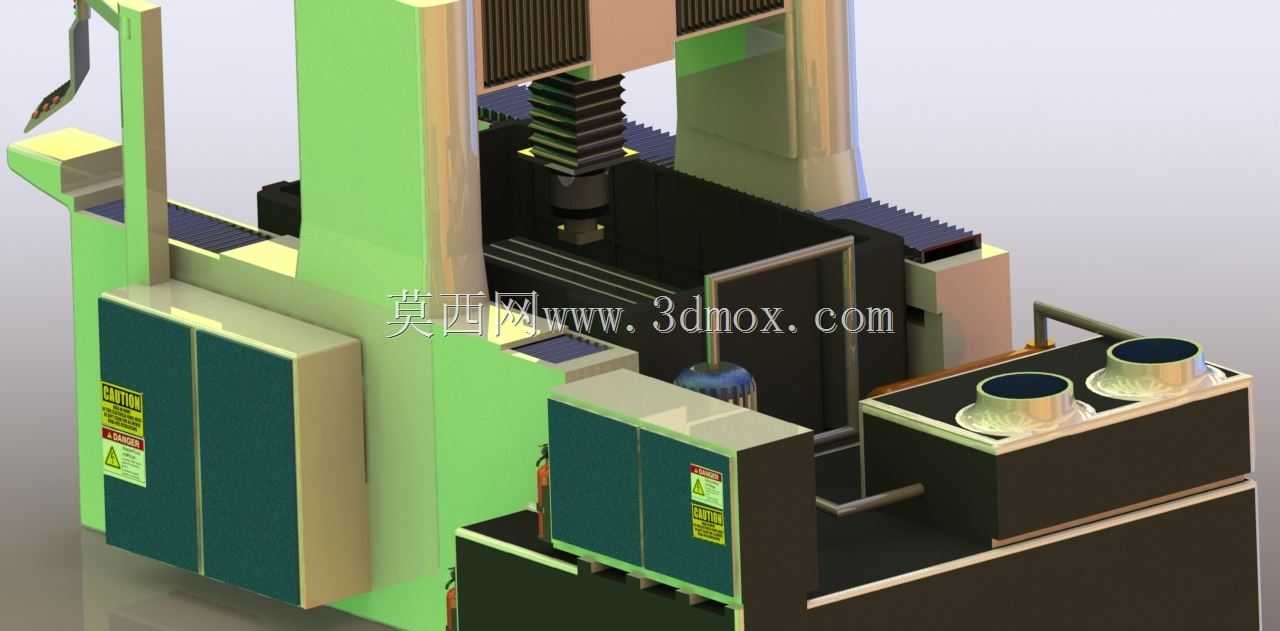

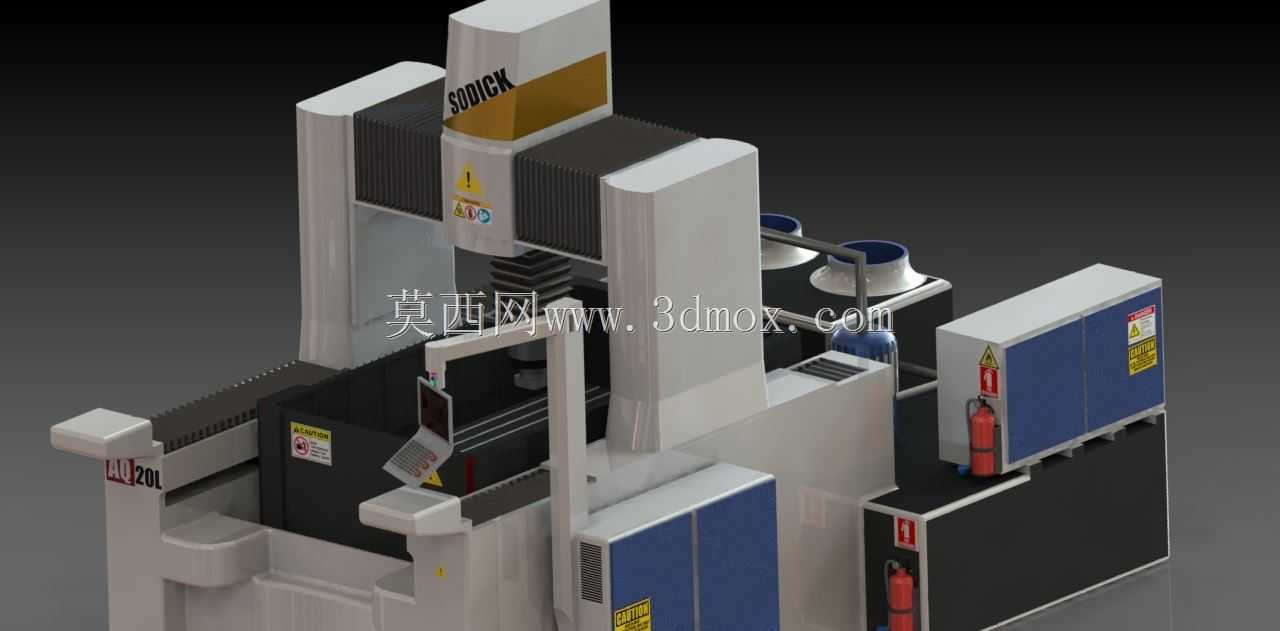

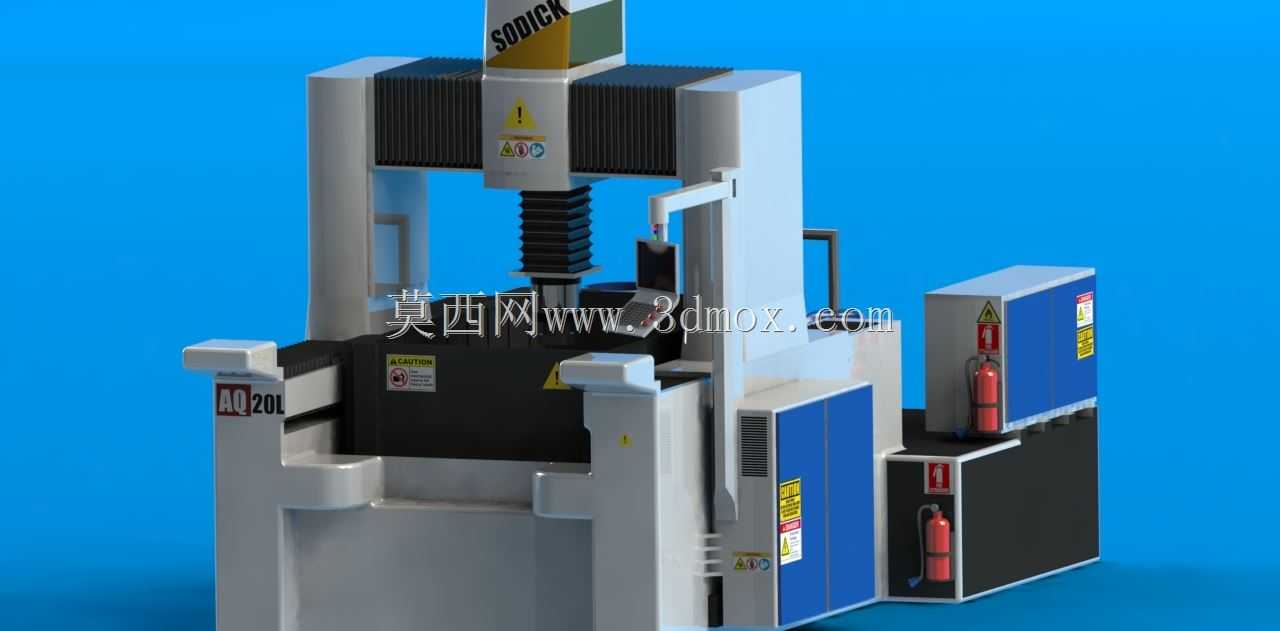

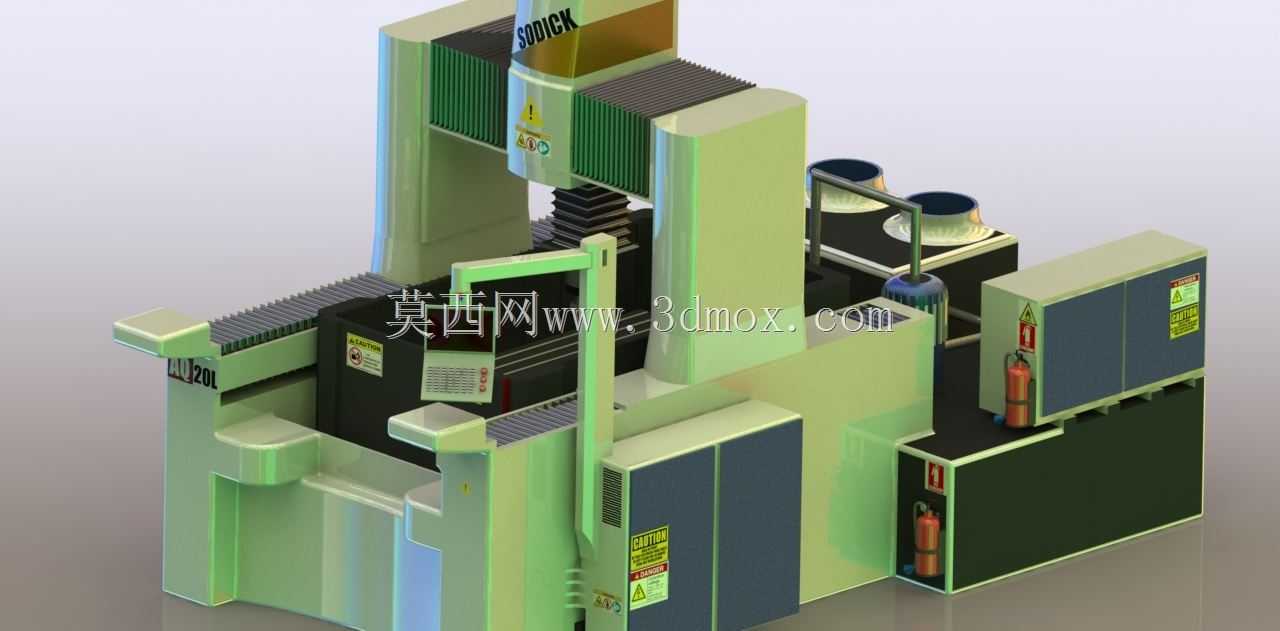

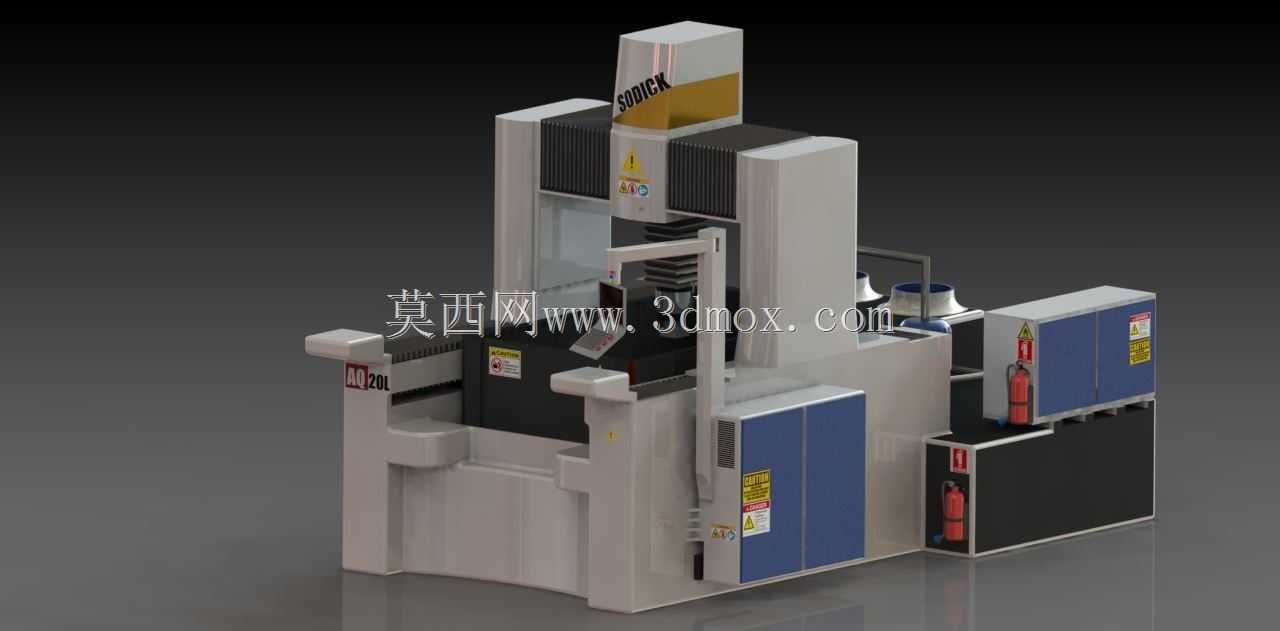

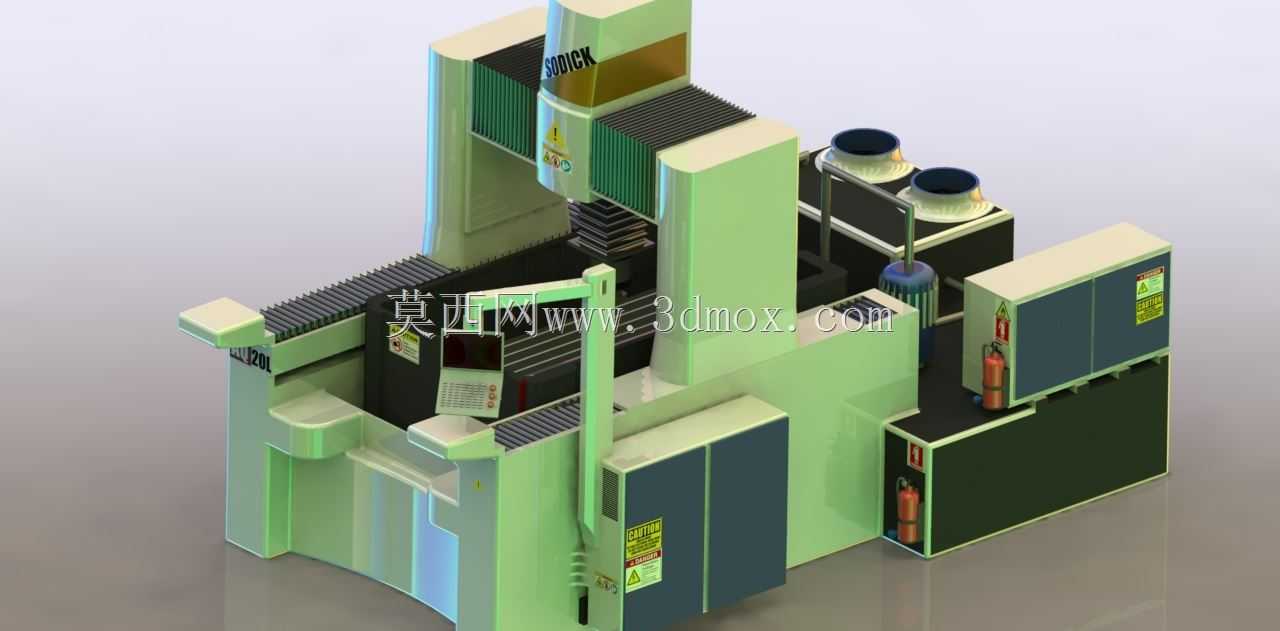

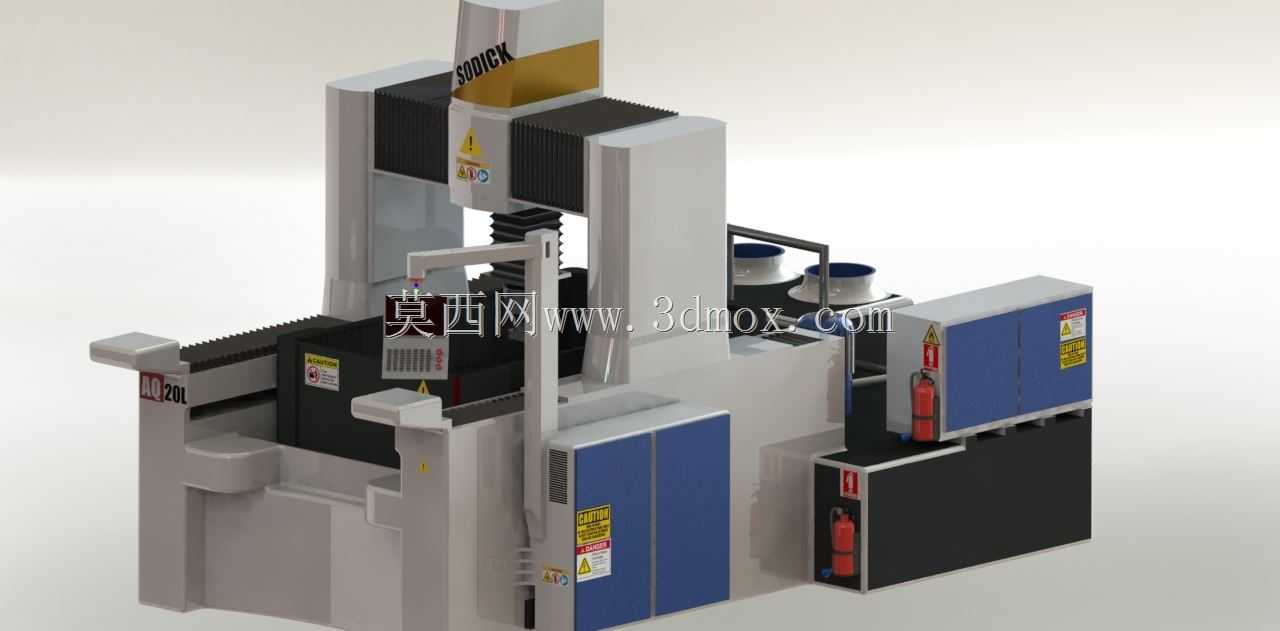

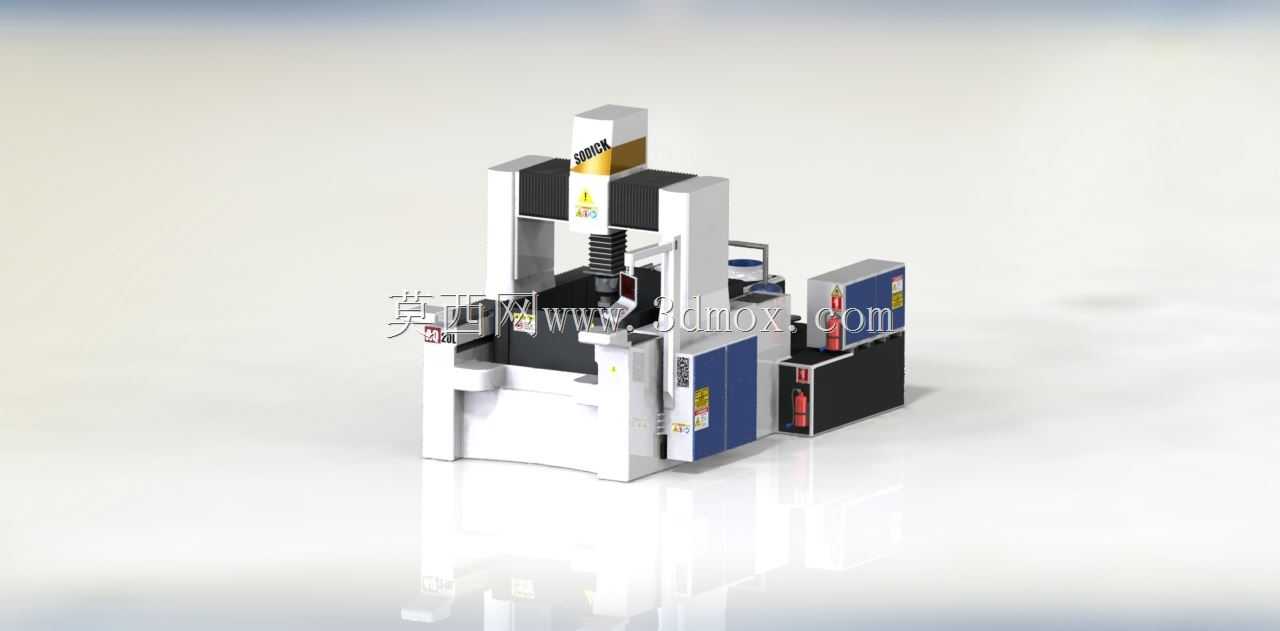

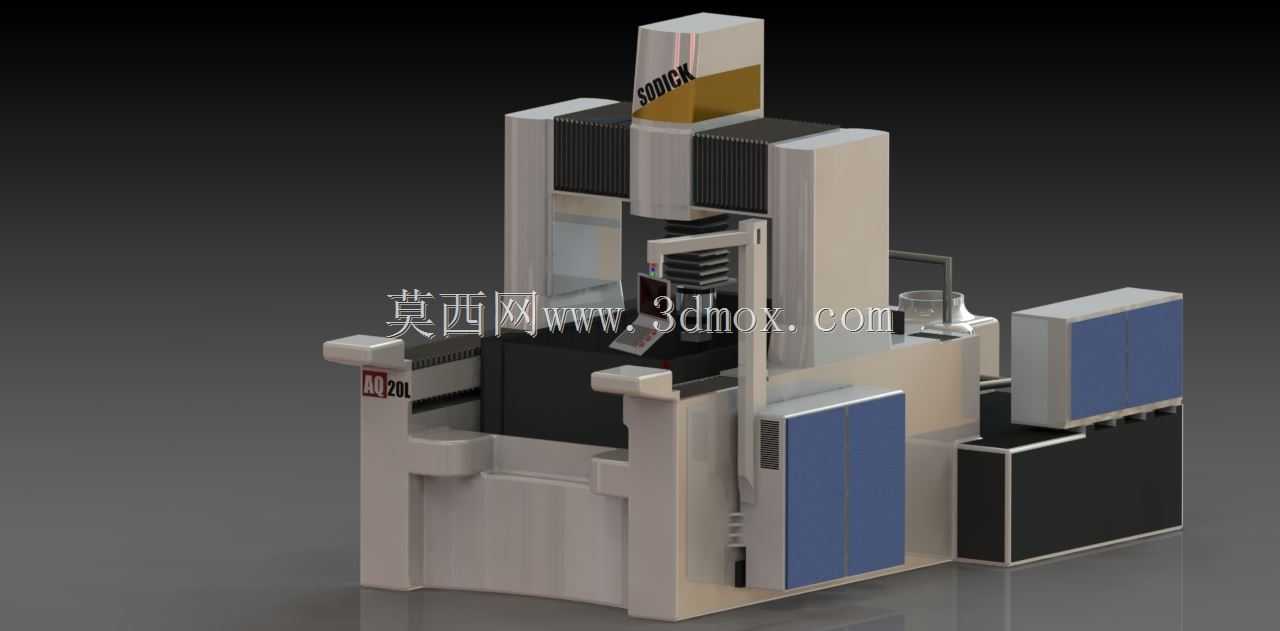

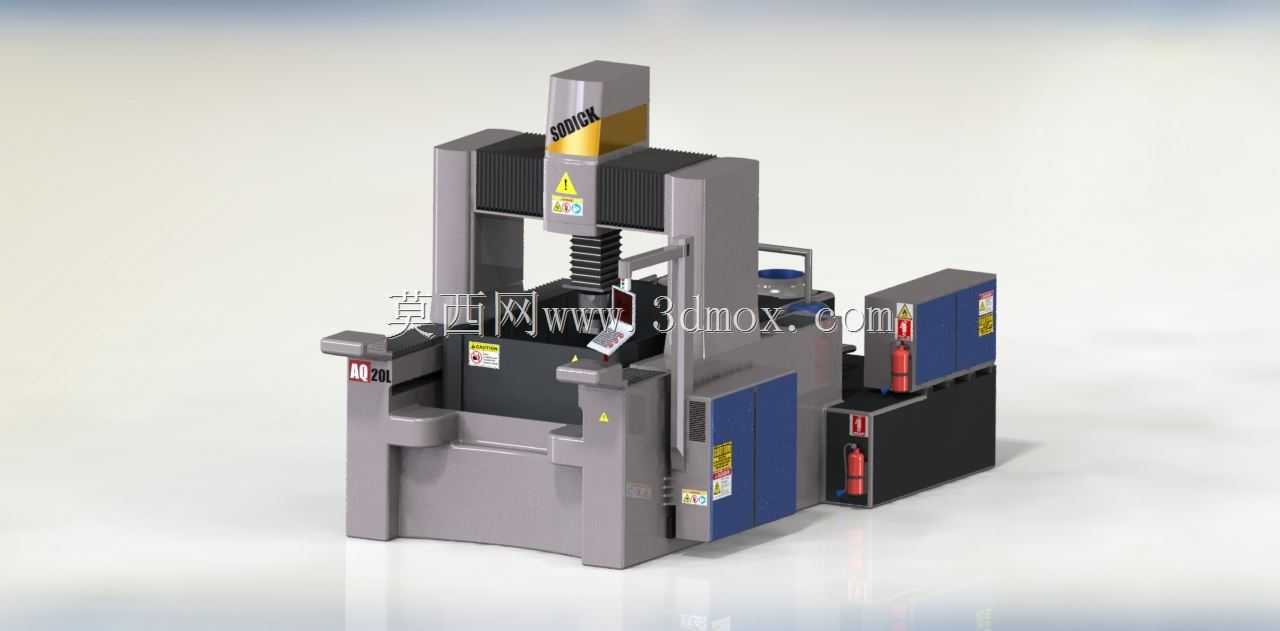

　　这套三维造型还原的是高精度电加工类线切割设备，也就是业内常说的慢走丝机型，这类设备目前在精密模具加工、精密五金零件制造领域是核心工序设备，尤其是针对淬硬钢、硬质合金等难切削导电材料的复杂轮廓加工，是铣削、磨削工艺无法完全替代的加工手段。从结构布局来看，该机型采用龙门式框架结构，这种结构相比传统C型悬臂结构，在大行程加工时的刚性表现更优，能有效降低电极丝高速运行、放电冲击力带来的结构形变，保障大尺寸工件加工时的形位公差稳定性。设备的主体承载框架采用分体式拼接设计思路，左右两侧的立式立柱与顶部横梁采用螺栓定位拼接，安装时需要通过百分表打表校准横梁的水平度与立柱的垂直度，安装边界需要预留至少1.2米的周边操作空间，

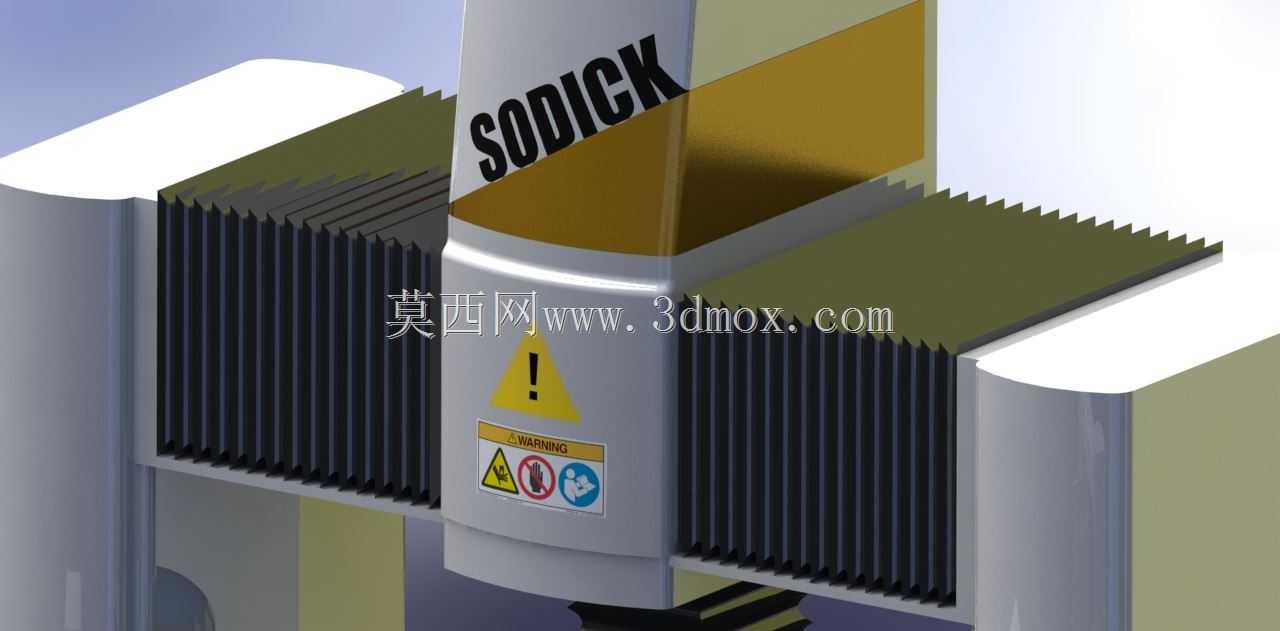

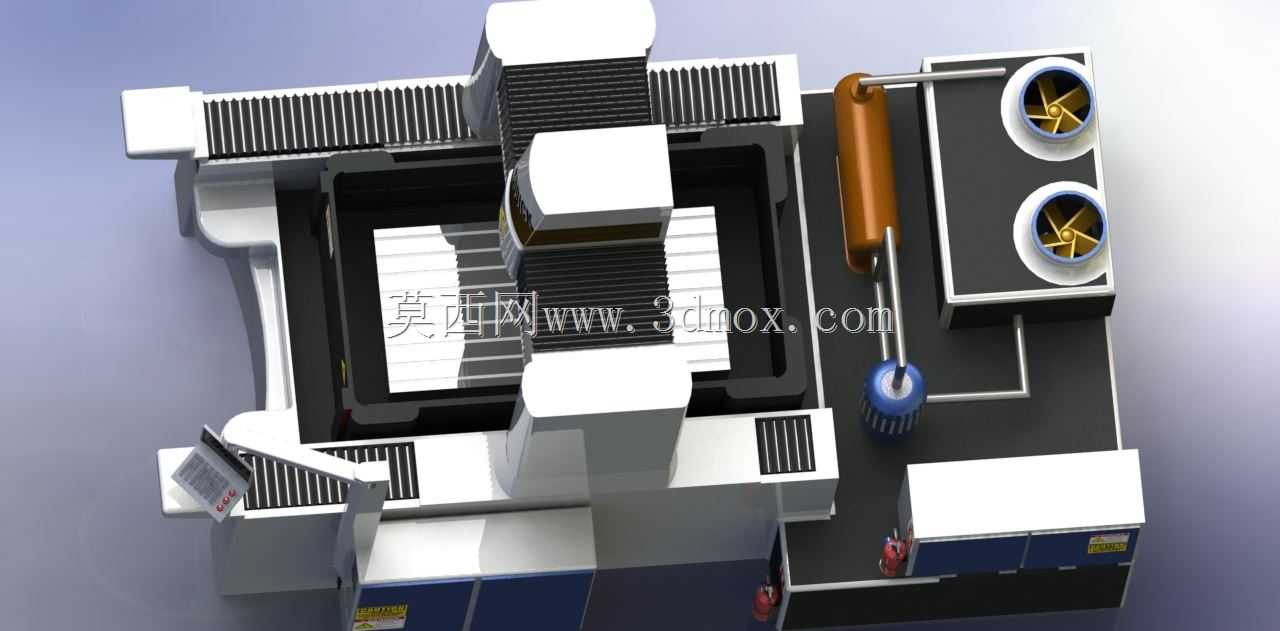

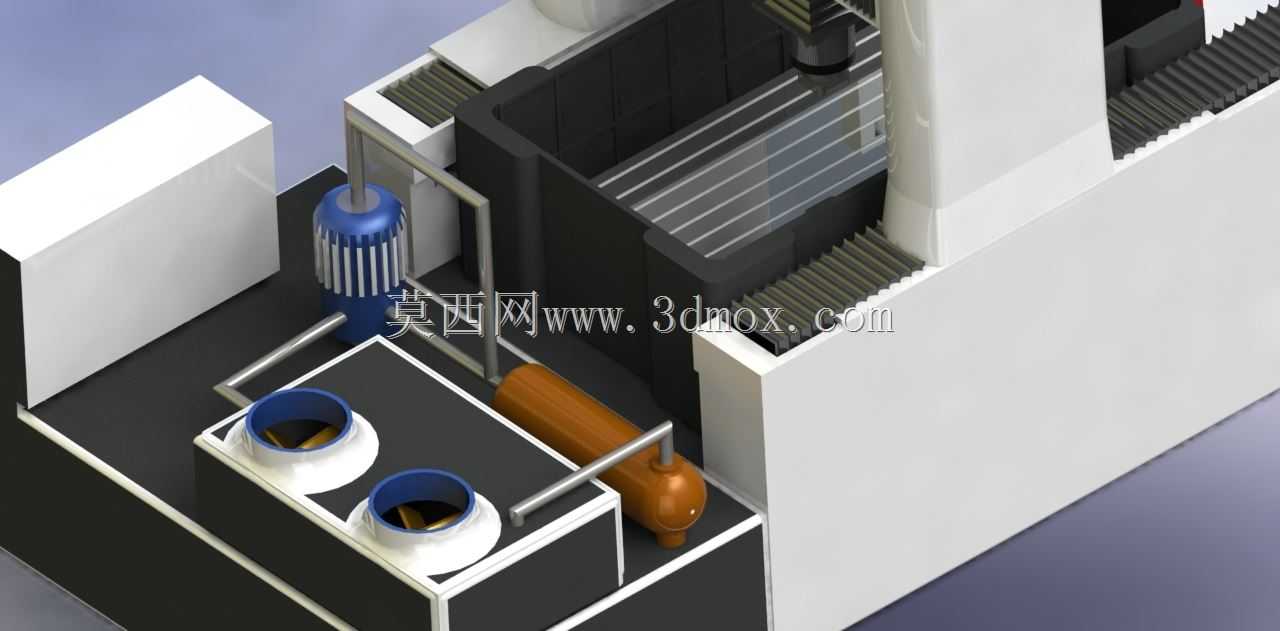

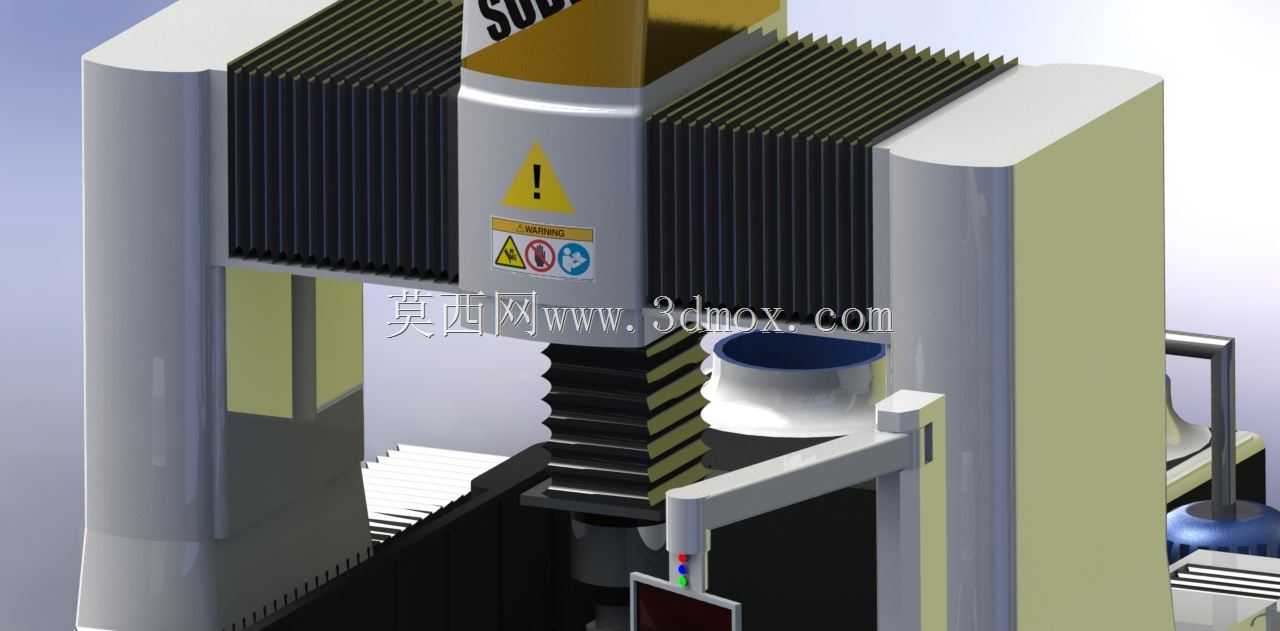

　　尤其是设备正面与右侧的维护侧，需要预留足够的开门空间来完成走丝系统维护、工作液槽清理、电极丝更换等日常操作。设备的走丝系统布局在设备上部区域，包含储丝筒、导轮组件、张力控制机构、电极丝导向器，其中上部的防护罩采用分段式伸缩结构，能在Z轴上下运动时完全遮蔽走丝路径，避免加工过程中工作液飞溅，同时阻隔加工区域的放电弧光对操作人员的影响。工作区域的工作液槽采用下沉式设计，槽体两侧布置有工作液过滤与循环系统的集成柜体，柜体内部预留了过滤芯安装位、工作液泵安装腔，外部的柜门采用密封式设计，防止工作液渗漏，柜体表面贴有安全警示标识，提示高压电、高温部件的操作风险。设备右侧布置的双工位工作液过滤桶，采用两级过滤结构，

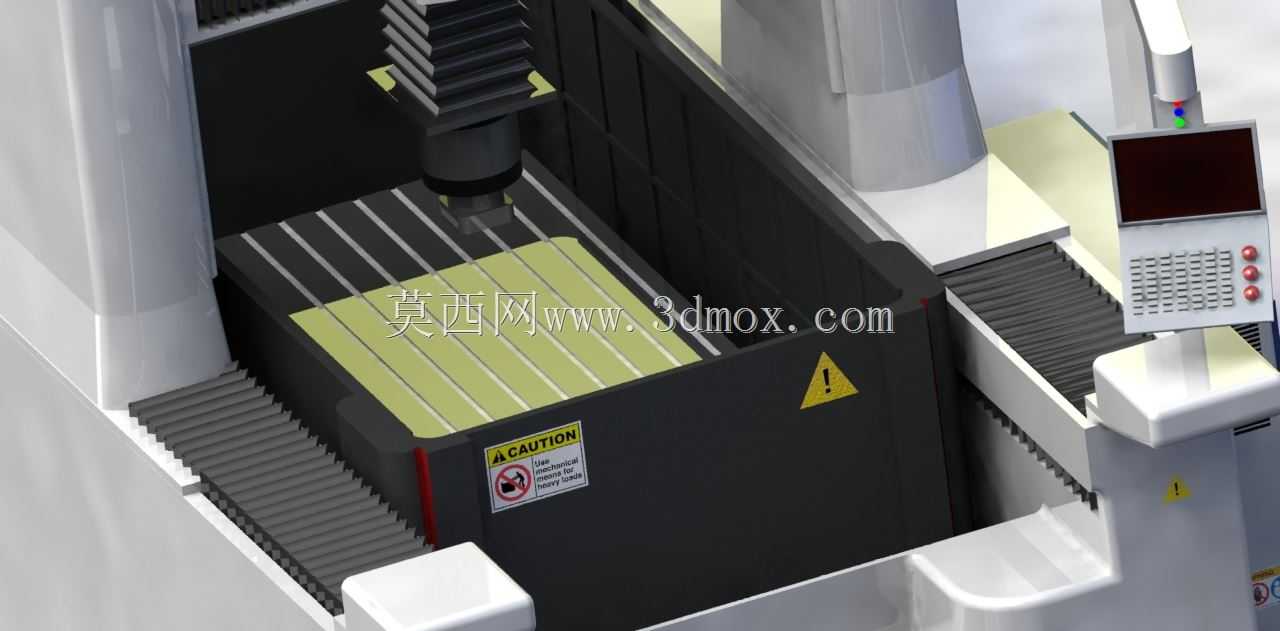

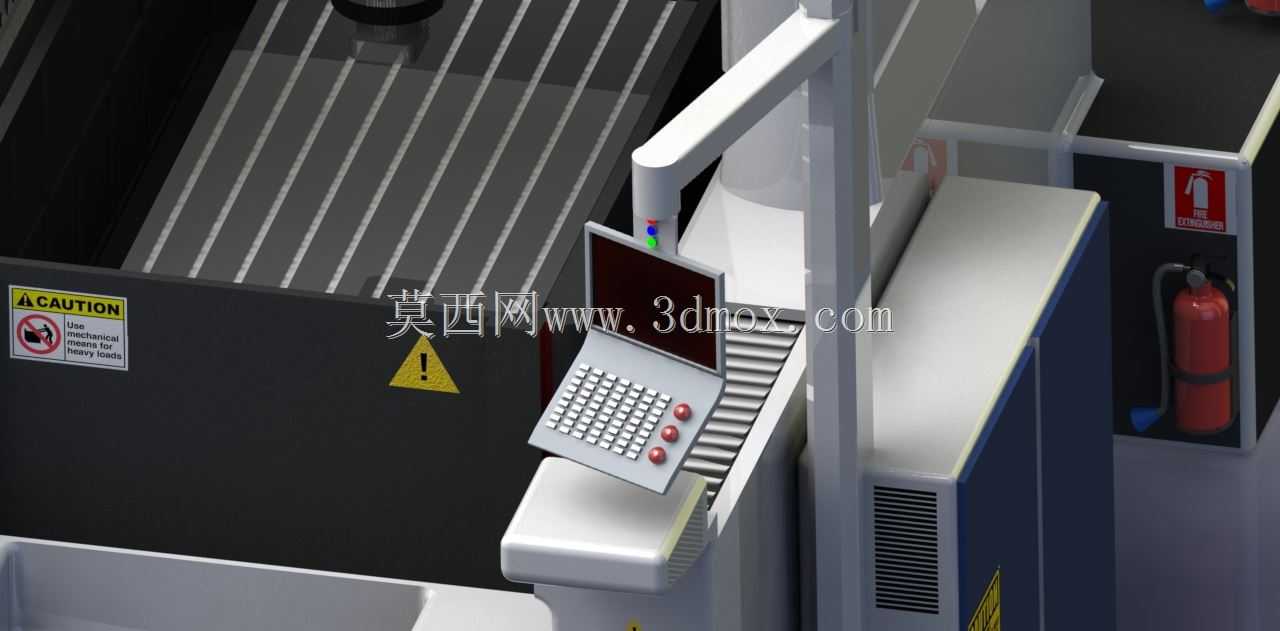

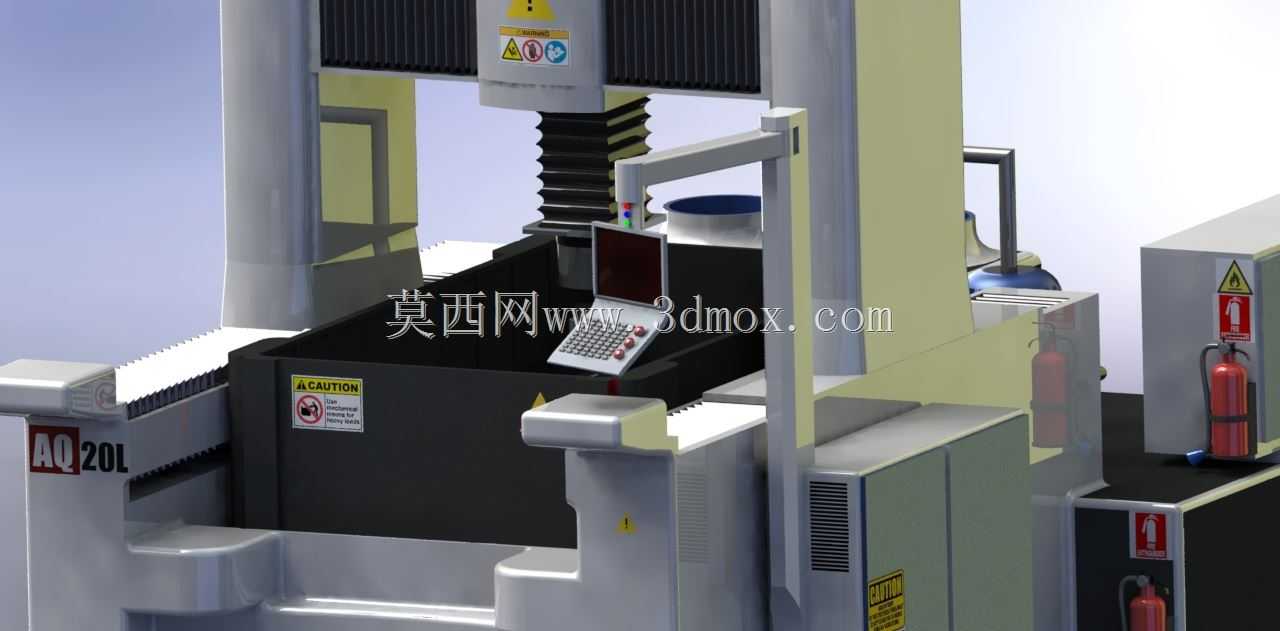

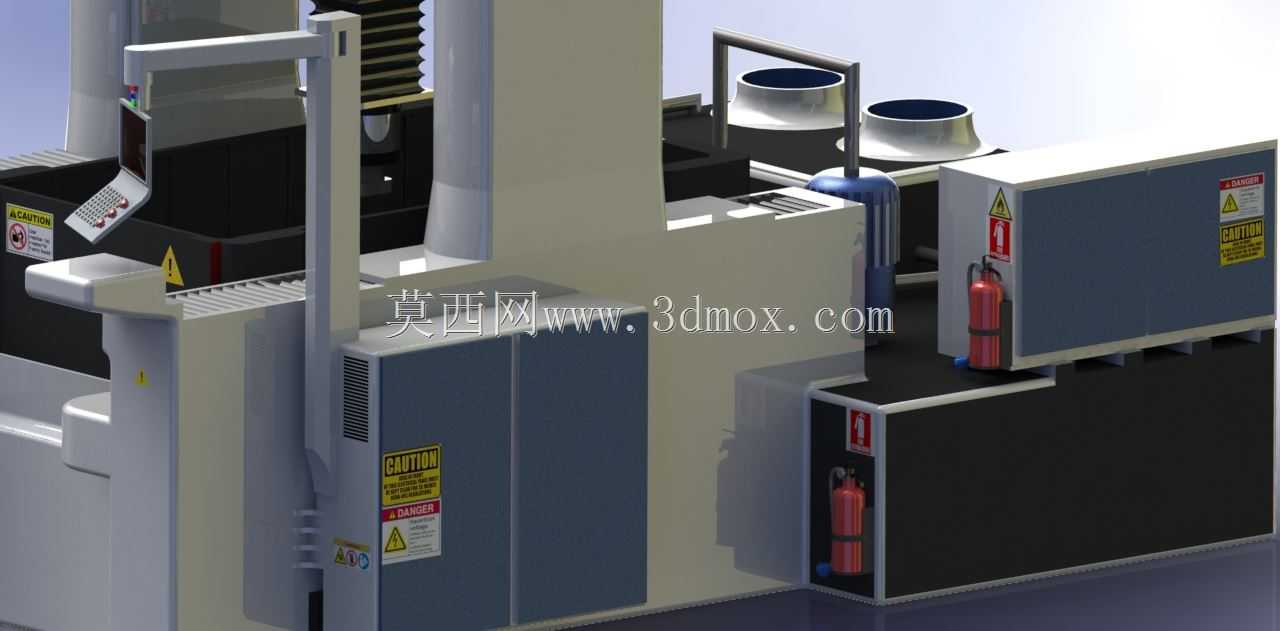

　　粗过滤环节拦截加工产生的大颗粒金属蚀除物，精过滤环节处理微米级的蚀除颗粒，保障工作液的绝缘性能稳定，这直接影响放电加工的间隙稳定性与加工表面质量。Z轴的进给机构采用直线导轨搭配滚珠丝杠的传动结构，外部安装有风琴式防护罩，避免加工产生的金属屑、工作液水汽进入传动副，延长导轨与丝杠的使用寿命，Z轴端部安装有上导向器，可根据工件厚度调整导向器与工件表面的距离，减少电极丝的悬臂长度，降低电极丝振动带来的加工精度误差。设备左侧布置有操作站悬臂，可根据操作人员的站位调整操作面板的角度与高度，方便操作人员在装夹工件、调整加工参数时就近操作，悬臂内部走布线槽，将操作面板的信号线、电源线规整收纳，避免布线杂乱带来的干涉风险。在进行产线布局规划时，

　　这类设备需要接入稳定的压缩空气气源，用来完成工作液槽门的密封锁紧、电极丝穿丝的气动辅助，同时需要配置独立的工作液冷却系统外接管路，保障长时间连续加工时工作液温度稳定在工艺要求范围内，避免温度变化带来的工件热变形、机床结构热漂移。从建模细节来看，这套造型还原了设备的所有外部安装接口、维护门的开合位置、吊装孔的布置位置，在进行工厂布局仿真、设备安装基础设计时，可以直接参考模型的外形尺寸与安装点位，提前规划设备的地基承重、水电气接口位置，减少现场安装时的整改工作量。对于结构设计从业者来说，这套模型可以参考其精密设备的防护罩设计思路、管线布局方式、分体式框架的拼接定位结构，这类结构设计思路在各类高精度加工设备中都有通用参考价值，尤其是需要兼顾刚性、维护便利性、密封防护性能的设备结构，很多细节处理都符合高精度机床的设计规范。
