光电检测用对射式传感器遮光挡板结构

　　在工业自动化光电检测场景中，这类遮光挡板常配套对射式光电传感器使用，主要用于流水线物料到位检测、工件位置校验、设备安全防护区域的光轴遮挡触发场景，比如包装线的料盒到位检测、装配线的工件有无判断、自动化设备安全门的位置确认等工况，都需要这类结构可靠遮挡光电传感器的发射光轴，实现检测信号的稳定触发。

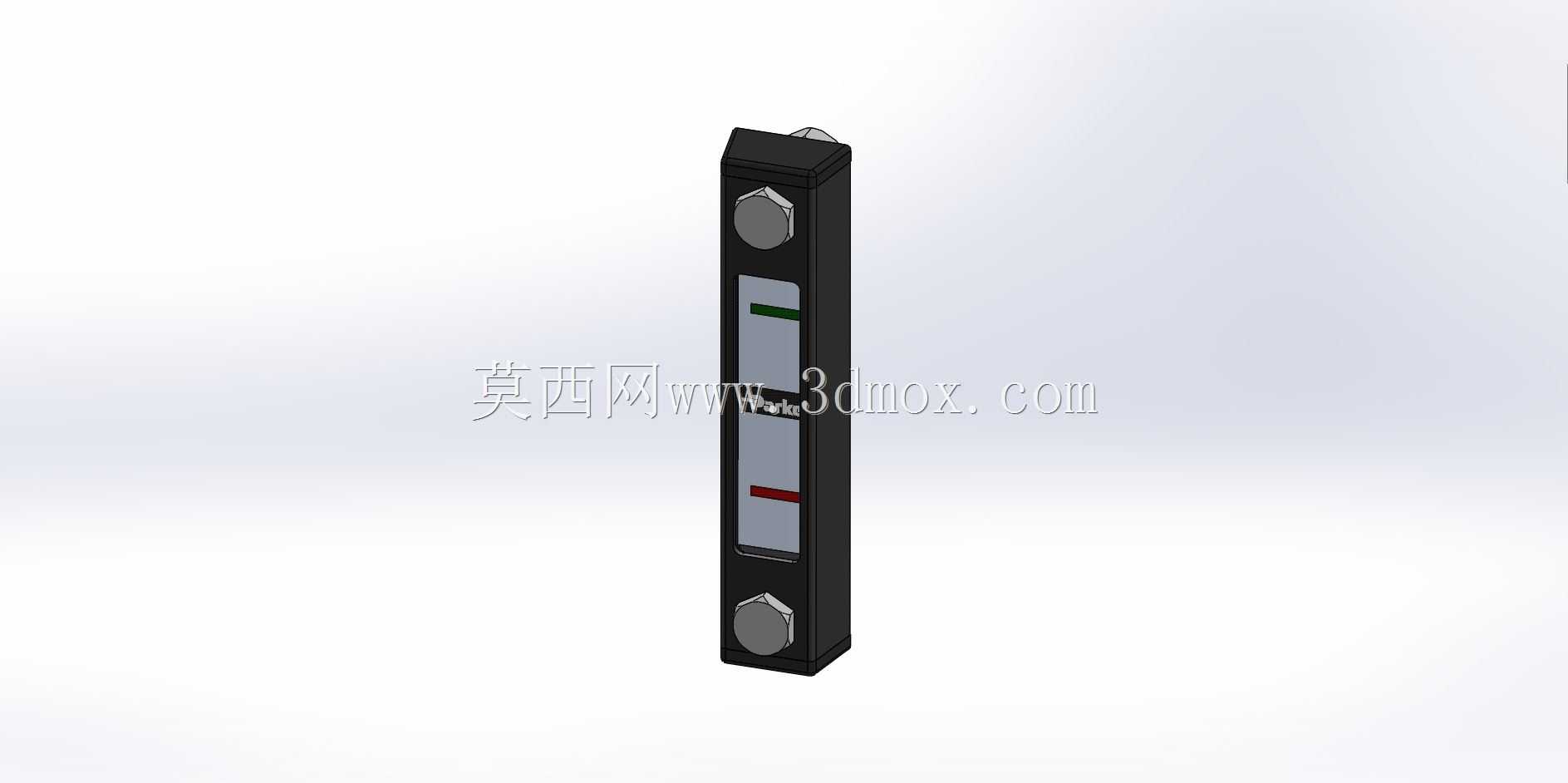

　　从实际使用需求出发，该结构采用窄长条形的主体设计，整体截面为矩形，长度方向适配常规对射传感器的安装间距，宽度方向控制在较窄尺寸，避免占用过多安装空间，不会和周边的输送辊道、工装夹具产生运动干涉。主体上下两端设置了内六角锁紧结构，安装时可以直接通过标准内六角扳手将挡板固定在设备的安装支架上，锁紧后不会因为设备运行的振动出现松脱移位，保证长期运行下遮挡位置的精度。

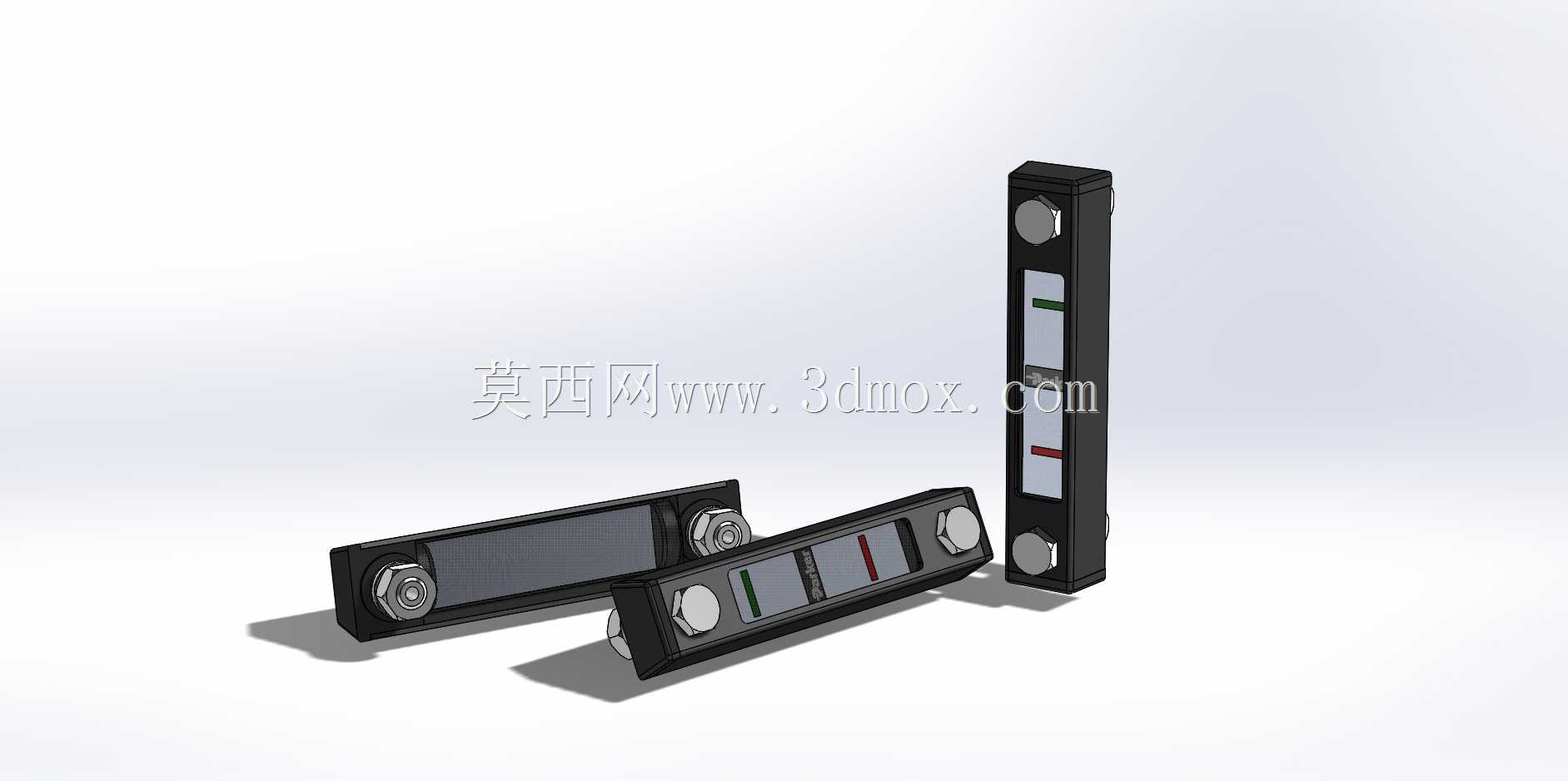

　　挡板正面设置了两段不同颜色的标识区域，绿色段对应传感器正常通光的状态区间，红色段对应完全遮光的触发区间，现场调试人员不需要额外对照图纸，直接通过目视标识就能快速调整挡板的安装位置，判断光轴的遮挡状态，大幅缩短现场调试的时间。主体外壳采用硬质工程塑料材质，表面做了哑光磨砂处理，不会反射周边的环境杂光，避免传感器因为杂光干扰出现误触发的问题，同时材质本身具备一定的耐油污、耐粉尘特性，适合车间多尘、有少量切削液或润滑油飞溅的工况使用。

　　设计过程中，首先考虑的是安装的兼容性，上下两端的锁紧位采用标准的六角沉孔设计，适配市面上绝大多数M4、M5规格的安装螺钉，不需要定制特殊的紧固件，现场维护更换时可以直接取用常规标准件。其次是遮光的可靠性，挡板主体的壁厚经过核算，能够完全遮挡常用的红外、可见光波段的光电传感器发射光，不会出现透光漏光导致的信号不稳定问题，挡板的边缘做了小倒角处理，没有尖锐的毛刺，安装调试时不会划伤操作人员的手部，也不会刮伤周边的设备线束。

　　安装边界方面，该结构的安装孔中心距经过标准化设计，适配市面上主流的槽型光电、对射光电的安装支架孔位，不需要额外重新加工支架的安装孔，替换原有老旧挡板时可以直接原位安装。整体厚度控制在10mm以内，在狭窄的设备安装空间内也能顺利布置，不会和相邻的传感器、气动管路、走线槽产生位置冲突。挡板的长度可以根据实际的检测行程需求调整，该款结构的有效遮光长度覆盖常规100mm以内的检测行程需求，满足大部分中小型自动化设备的位置检测使用要求。

　　从结构细节来看，挡板和安装面贴合的一侧做了平面度处理，安装后和支架完全贴合，不会出现倾斜导致的遮光位置偏移，上下锁紧位的周边做了局部加厚处理，锁紧螺钉时不会因为拧紧力过大导致主体开裂，提升了结构的耐用性。标识区域采用模内注塑的方式成型，不会因为长期的摩擦、油污侵蚀出现标识脱落模糊的问题，设备长期运行后依然可以清晰辨识状态区间，方便后期的设备维护检修。
