工业输送用链条导向限位导轨结构

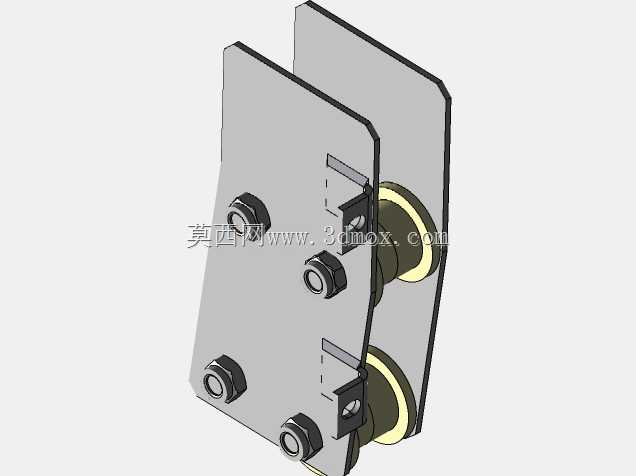

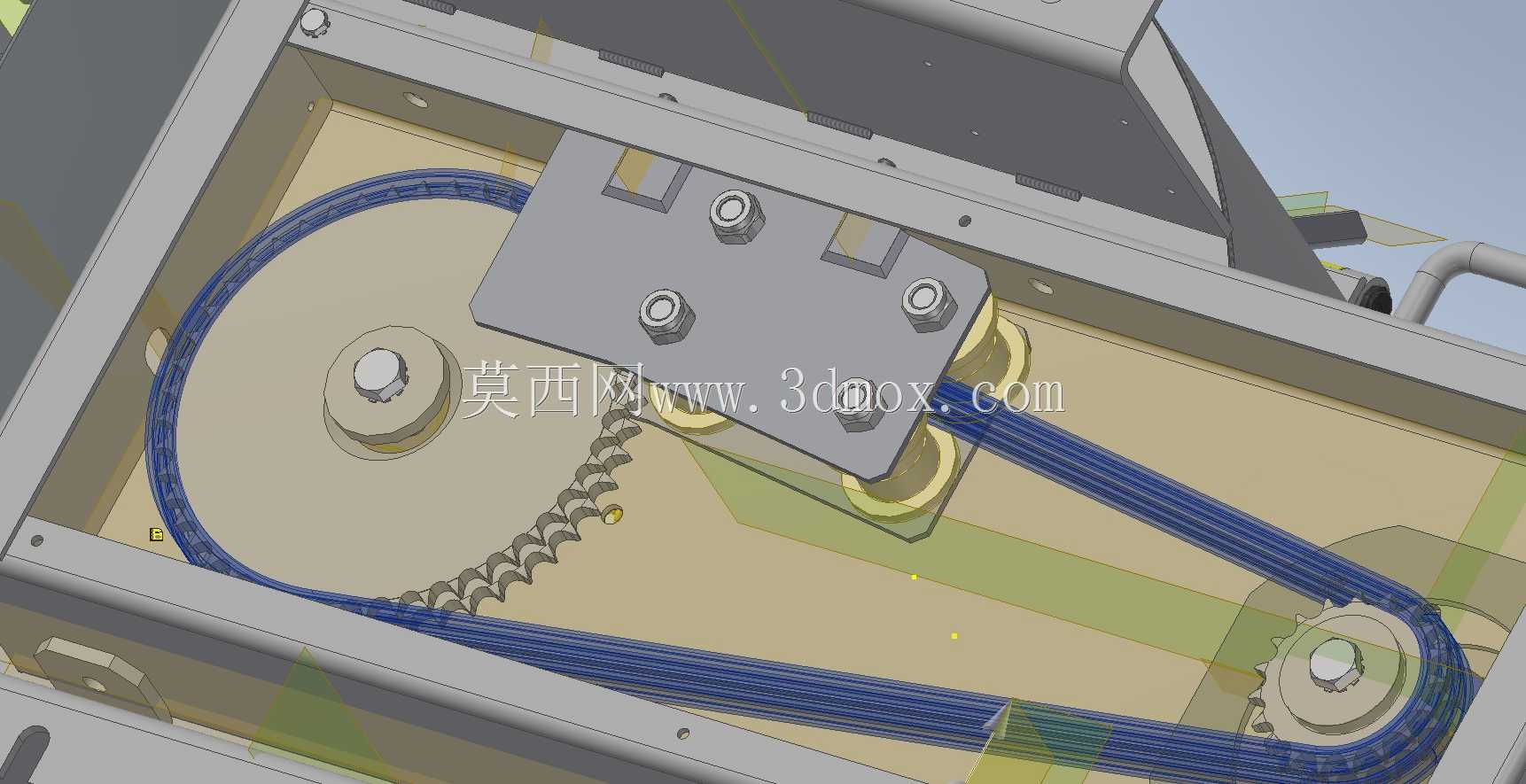

　　在自动化输送、流水线传动、非标专机的链传动布局中，链条导轨是解决长距离传动链条下垂、跳齿、运行偏摆问题的核心配套部件，很多工程师在做链传动选型时只关注链轮参数、链条破断载荷，往往忽略导轨的匹配设计，最终设备运行半年后就出现链条抖动异响、啮合错位、磨损加剧的问题，反而增加了后期运维成本。这套导轨结构的设计，完全围绕链传动实际运行的受力特性展开，没有做多余的冗余结构，整体采用分体式安装座搭配导向槽的组合形式，安装基准面与设备机架的安装面完全贴合，不需要额外做复杂的适配加工。从实际应用场景来看，这类导轨多用于中低速链传动工位，比如工装板输送线、物料移栽机构、小型循环组装线的链条回程段与负载段导向，当两个链轮的中心距超过50倍链条节距时，

　　链条自重带来的下垂量会直接影响啮合精度，这时候导轨的托举与侧向限位作用就会凸显，既可以避免链条运行过程中与周边机架、护板发生剐蹭，也能减少链条松边的抖动幅度，让链条与链轮的啮合更平顺。设计思路上没有采用整体式的长导轨结构，而是把导向段做成分体式的耐磨嵌块搭配金属安装基座，耐磨嵌块的槽型完全匹配所用链条的外链板外形尺寸，槽宽比链条外链板最大宽度大0.2-0.3mm，既保证链条能顺畅滑动，又不会出现侧向窜动的间隙；安装基座上预留了四个螺栓安装孔，孔位做了长圆孔设计，安装时可以根据链条的实际张紧程度调整导轨的前后位置，补偿加工与装配带来的累计误差。从安装边界来看，这套导轨的安装面需要与链轮的中心平面保持共面，平面度公差控制在0.

　　1mm以内，导轨的导向面高度要比链条滚子的下切线高2-3mm，保证能完全托住链条的滚子部分，不会出现链条卡滞在导轨边缘的情况；导轨的两端做了圆弧过渡导入角，角度控制在15度左右，避免链条进入导轨时出现硬接触撞击，降低运行过程中的噪音与冲击磨损。很多新手工程师在设计这类导轨时，容易把导向槽的深度做的过深，导致链条运行时外链板与槽壁发生摩擦，反而增大了传动阻力，这套结构的导向槽深度刚好覆盖链条滚子直径的三分之一，既能起到限位作用，又不会让链条的侧板与导轨产生多余摩擦。另外在张紧侧的导轨布局上，设计时特意避开了链条的紧边受力段，只在松边回程段布置导轨，因为紧边链条本身受拉力作用张紧度足够，不需要额外导向，

　　在松边布置导轨既可以减少导轨的整体长度，降低材料成本，也能避免不必要的摩擦损耗。从受力角度分析，导轨承受的主要是链条自重带来的垂直方向压力，以及链条运行偏摆带来的侧向挤压力，所以安装基座的厚度做了加强处理，螺栓的选型也按照最大受力的1.5倍安全系数选取，避免设备长期运行后导轨出现移位、变形的问题。在实际装配过程中，需要先固定两端的链轮，调整好链轮的同轴度之后，再预装导轨，手动盘车检查链条在导轨内的滑动是否顺畅，有没有卡滞点，确认无误后再锁紧安装螺栓，最后可以在导向槽内涂抹少量润滑脂，降低初期运行的磨损量。这类导轨结构虽然看起来简单，但却是链传动系统中不可或缺的部分，合理的导轨设计能让链条的使用寿命提升30%以上，也能大幅降低设备运行时的传动噪音，减少因为链条跳齿、脱落导致的设备停机故障，对于做非标自动化设备、输送线设计的工程师来说，这种经过实际验证的导轨结构可以直接适配多数节距的滚子链传动场景，只需要根据所用链条的型号调整导向槽的宽度与深度尺寸，就能快速完成适配设计，不需要从零开始做结构验算与外形设计，能有效缩短项目的设计周期。
