法兰连接式4英寸应变过滤筒结构设计

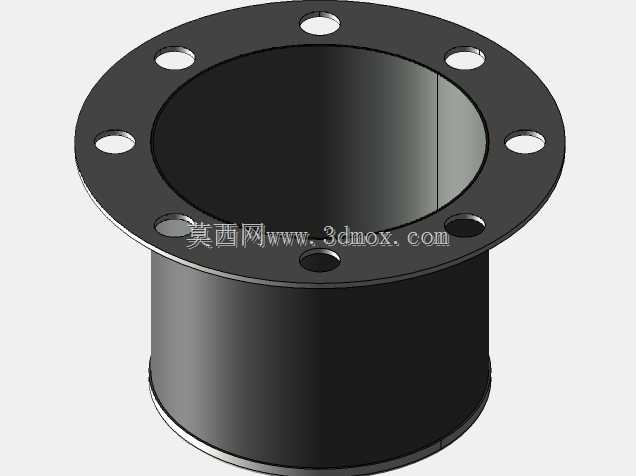

　　在流体输送管路的应变监测与杂质过滤集成场景中，这类带法兰连接结构的过滤元件常被布置在传感器前端的管路段，承担流体介质杂质拦截与流场匀整的双重作用，避免管路内裹挟的硬质颗粒、焊渣、锈蚀碎屑直接冲击应变检测元件，同时减少紊流对检测数据的干扰，保障应变测量的精度与传感器的长期运行稳定性。从结构设计逻辑来看，整体采用上端法兰定位、下端悬置滤筒的布局，上端法兰遵循ASME B16.5标准的4英寸150磅级法兰尺寸规范，法兰端面上均匀分布8个螺栓通孔，孔位排布与同压力等级、同通径的管路法兰完全匹配，安装时可直接夹装在两段管路法兰之间，无需额外设计定制转接结构，大幅降低现场安装的适配成本。法兰端面的密封面采用突面结构，可适配常规非金属平垫片、

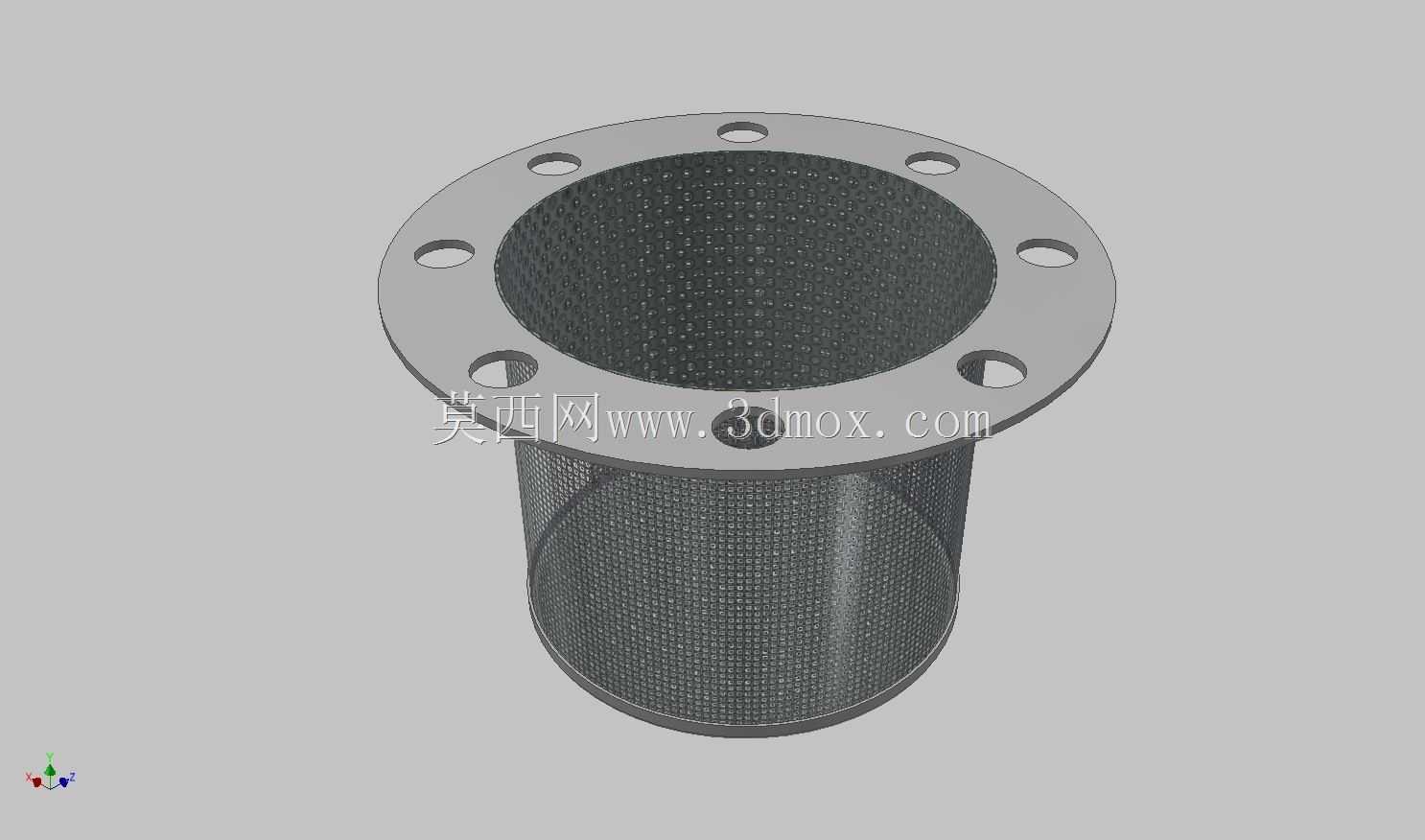

　　缠绕式垫片的密封要求，在150磅级对应的公称压力工况下，能有效避免介质沿法兰结合面渗漏。滤筒部分采用薄壁圆筒结构，筒壁为均匀密布的网孔结构，网孔的通流面积经过核算，在保障足够过滤精度的前提下，尽可能降低滤筒本身带来的流阻损失，避免因滤筒通流能力不足造成管路压损过大，影响整个管路系统的输送效率。滤筒与上端法兰的连接采用满焊结构，焊缝位置做了平滑过渡处理，不存在应力集中的尖角结构，可承受管路内流体的长期冲刷，同时避免焊缝位置滞留介质杂质造成局部堵塞。在实际工程应用中，这类过滤元件常配套应变式压力、流量传感器使用，多用于工业循环水系统、低压液压回油管路、中小型化工原料输送管路等场景，安装位置通常选在传感器上游3-5倍管径的直管段处，

　　既可以充分发挥滤筒的匀流作用，让流场在到达传感器检测面时恢复稳定层流状态，又能提前拦截管路内的杂质，避免杂质刮擦、撞击传感器的敏感检测元件，延长传感器的校准周期与使用寿命。从安装边界来看，法兰外径、螺栓孔中心圆直径、螺栓孔直径均严格遵循对应标准的尺寸要求，安装时只要匹配对应规格的法兰紧固件与密封垫片即可完成装配，滤筒的悬置长度适配常规管路的安装空间，不会出现滤筒下端触碰管路内壁或其他内置元件的情况。滤筒的网孔结构在设计时兼顾了结构强度与通流性能，筒壁的厚度经过校核，在额定工作压力下不会出现网孔变形、筒身凹陷的问题，即使遇到管路短时压力波动的工况，也能保持结构形态稳定，不会因为滤筒变形导致过滤失效或者碎屑脱落进入下游管路。

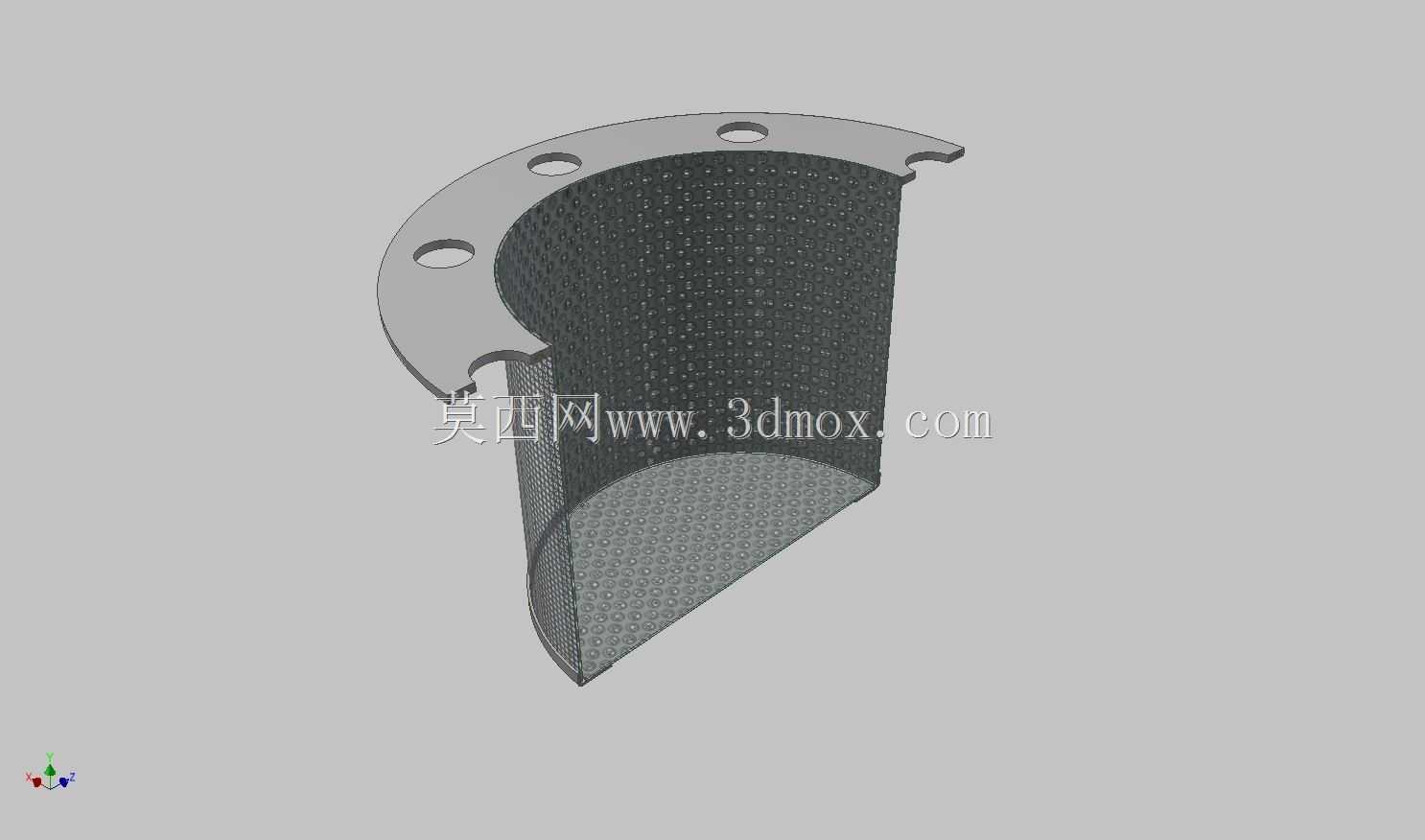

　　在三维建模过程中，这类结构需要重点关注法兰螺栓孔的位置度公差、滤筒与法兰的同轴度要求，网孔的排布采用阵列方式实现，保证网孔均匀分布，避免局部通流面积差异过大造成偏流。法兰与滤筒连接的焊缝位置需要做连续的几何过渡，避免建模时出现尖角、缝隙等不符合实际加工工艺的结构，保证模型可以直接用于后续的工程出图、装配干涉检查以及流场仿真分析。在设备选型阶段，设计人员可以直接调用该模型进行管路装配验证，核对安装空间、连接尺寸是否匹配系统设计要求，无需从零开始建模，大幅缩短管路系统的设计周期。需要注意的是，这类过滤元件的滤筒网孔精度需要根据实际介质的杂质粒径进行匹配，模型的基础结构可以根据不同的过滤精度要求调整网孔尺寸，法兰端的结构也可以根据不同的压力等级、管路标准进行参数化调整，适配不同工况的使用需求。在日常运维过程中，由于采用标准法兰连接结构，拆卸时只需松开法兰螺栓即可将整个过滤元件取出，进行滤筒的清洗或者更换，无需改动上下游的管路结构，运维操作十分便捷。
