Z型弯折安装固定五金支架设计

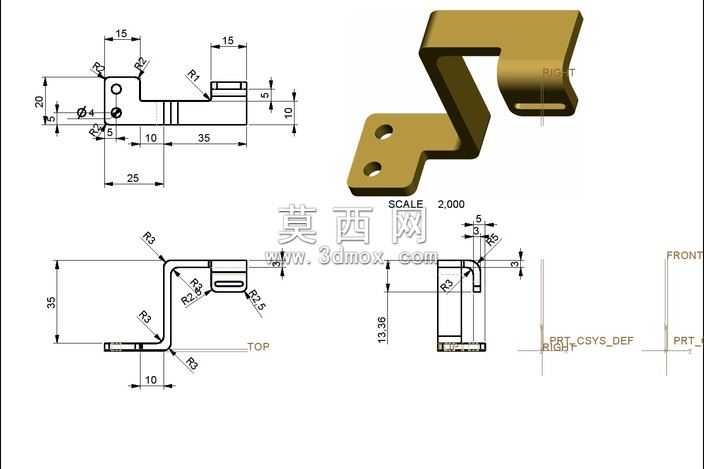

本作品为一款Z型弯折结构的安装固定五金支架，建模阶段严格遵循工程图纸的尺寸标注要求，先在草绘环境中绘制支架的平面轮廓，精准定位两个安装孔的中心距、各段直边长度，对R1、R2.5、R3等多处折弯圆角的参数进行逐一核对，确保草绘截面的尺寸公差与图纸标注完全一致。建模过程采用实体拉伸结合钣金折弯的方式构建主体结构，先完成平直段的基础实体创建，再按照图纸标注的折弯角度依次完成两次90度方向的弯折，形成Z型的空间结构，过程中对折弯处的内R角与外R角进行参数化约束，避免出现折弯干涉或壁厚不均的问题。材质设置选用常用的冷轧钢板材质，赋予哑光古铜色的金属表面质感，渲染阶段调整环境光与反射参数，还原金属冲压件的真实表面肌理，同时对安装孔的倒角、边缘的工艺圆角进行细节处理，让模型更贴近实际生产的零件状态。结构设计上，支架底部平直段设置两个通孔用于基面固定，上部平直段设置对应的安装位用于连接待固定部件，中间的Z型弯折段形成稳定的支撑高度，既保证了连接的结构强度，又通过弯折结构抵消部分安装应力，避免受力时出现变形。设计思路围绕实用安装场景展开，所有尺寸标注均参考通用五金安装的标准规范，孔位大小适配常用的紧固件规格，折弯高度适配常见的安装间隙需求，整体结构简洁紧凑，在保证结构刚性的前提下尽可能减少材料占用，适合作为小型设备内部的连接固定构件使用。建模完成后对照多视角工程视图逐一校验，从正视、侧视、俯视等多个视角核对轮廓尺寸与折弯位置，确保三维模型与二维工程图的所有尺寸完全匹配，无错漏的结构特征，可直接用于后续的工程出图、3D打印验证或冲压工艺参考。
