工业自动化工作台电气配电箱结构

　　这款电气配电箱主要适配工业自动化工作台的配电与控制需求，在汽车零部件加工、小型装配工位这类场景中，常作为工位级的电气控制终端使用，直接承载单台或相邻两台小型自动化工作台的电源分配、回路保护、本地操作控制功能，替代传统分散式的接线排与明装开关布局，让工位侧的电气走线更规整，日常操作与故障排查的效率更高。从实际使用场景来看，这类工位级配电箱不需要承担整车间的配电任务，核心是对接从车间母线槽引下的单相或三相动力电源，完成进线保护后，分路给工作台的驱动电机、检测传感器、照明回路、辅助工装供电，同时集成本地的启停操作、状态指示功能，操作人员不需要走到车间总配电柜侧，在工位位置就能完成设备上电、断电、急停复位的基础操作。

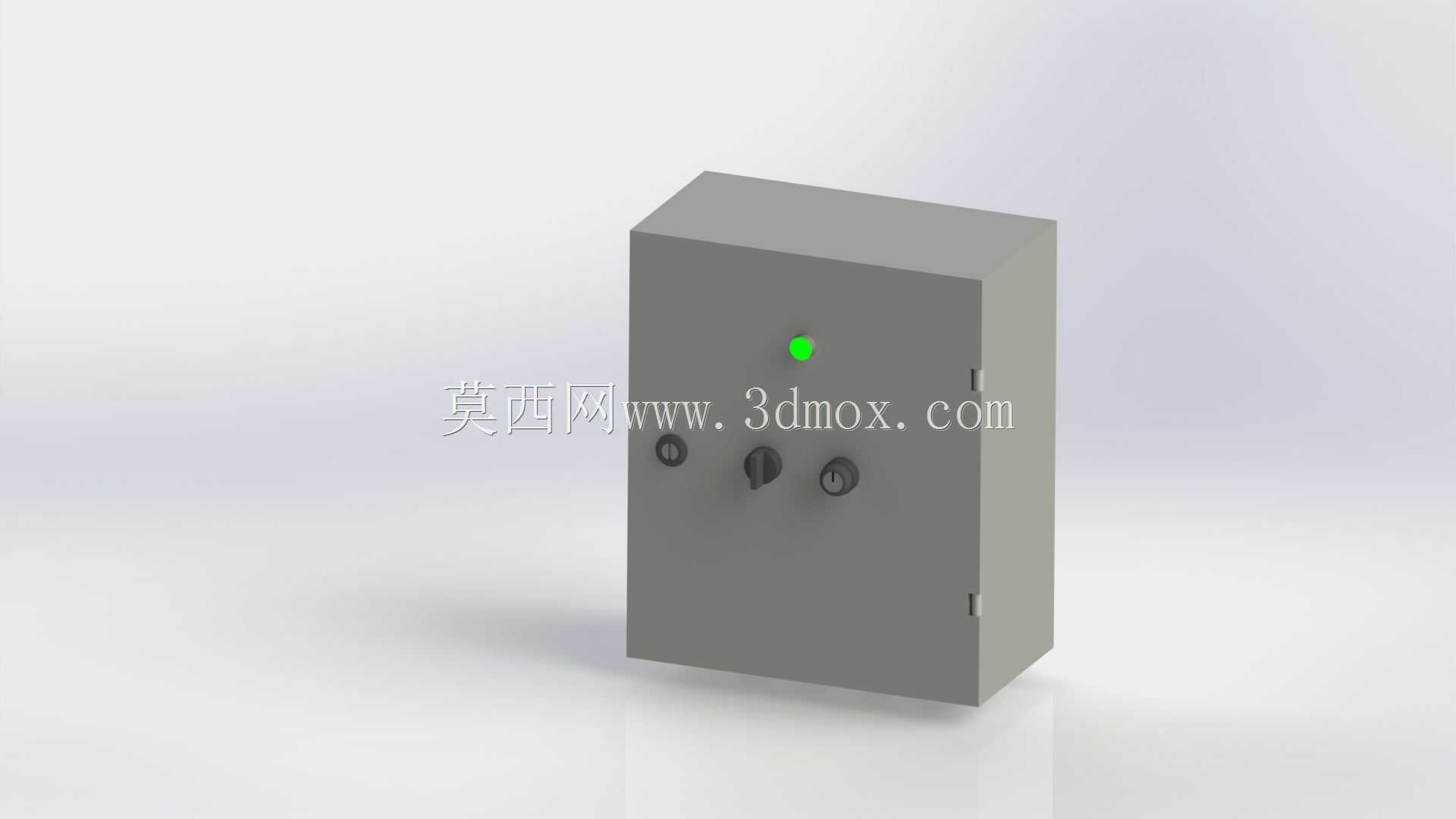

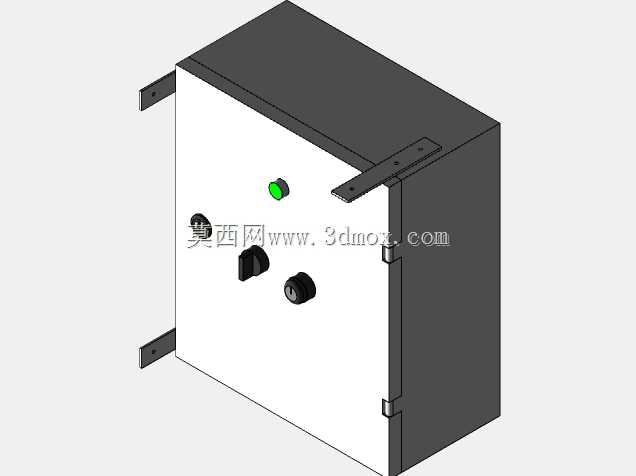

　　设计过程中优先考虑了工位侧的安装适配性，整体采用立式薄柜结构，柜体深度控制在180mm以内，既可以直接落地放置在工作台侧方的地面，通过底部的膨胀螺栓孔完成固定，也可以通过背部的挂装孔固定在工作台的侧立板上，不会占用工作台的操作台面空间，柜体宽度控制在400mm、高度600mm的常规尺寸，适配大多数工业工作台的侧边安装边界，不会和工作台的料架、操作按钮盒产生空间干涉。柜体正面的操作区域做了分区布局，顶部设置状态指示灯，采用绿色高亮LED光源，正常上电时常亮，出现回路过载、缺相故障时通过内置的闪烁模块触发频闪，操作人员在工位1.5米范围内就能快速识别设备供电状态；指示灯下方依次布置总电源开关锁、分路控制旋钮、急停按钮，

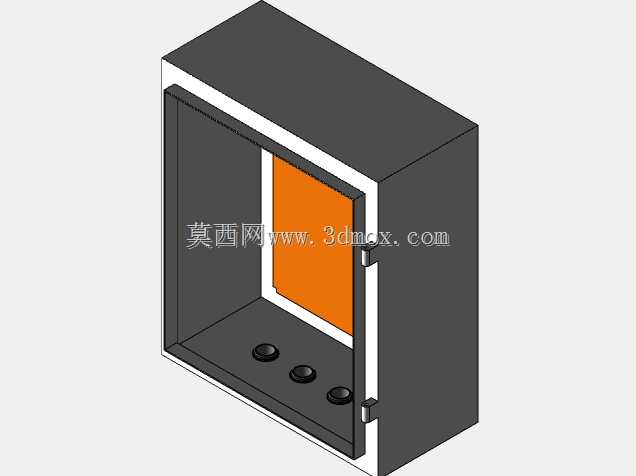

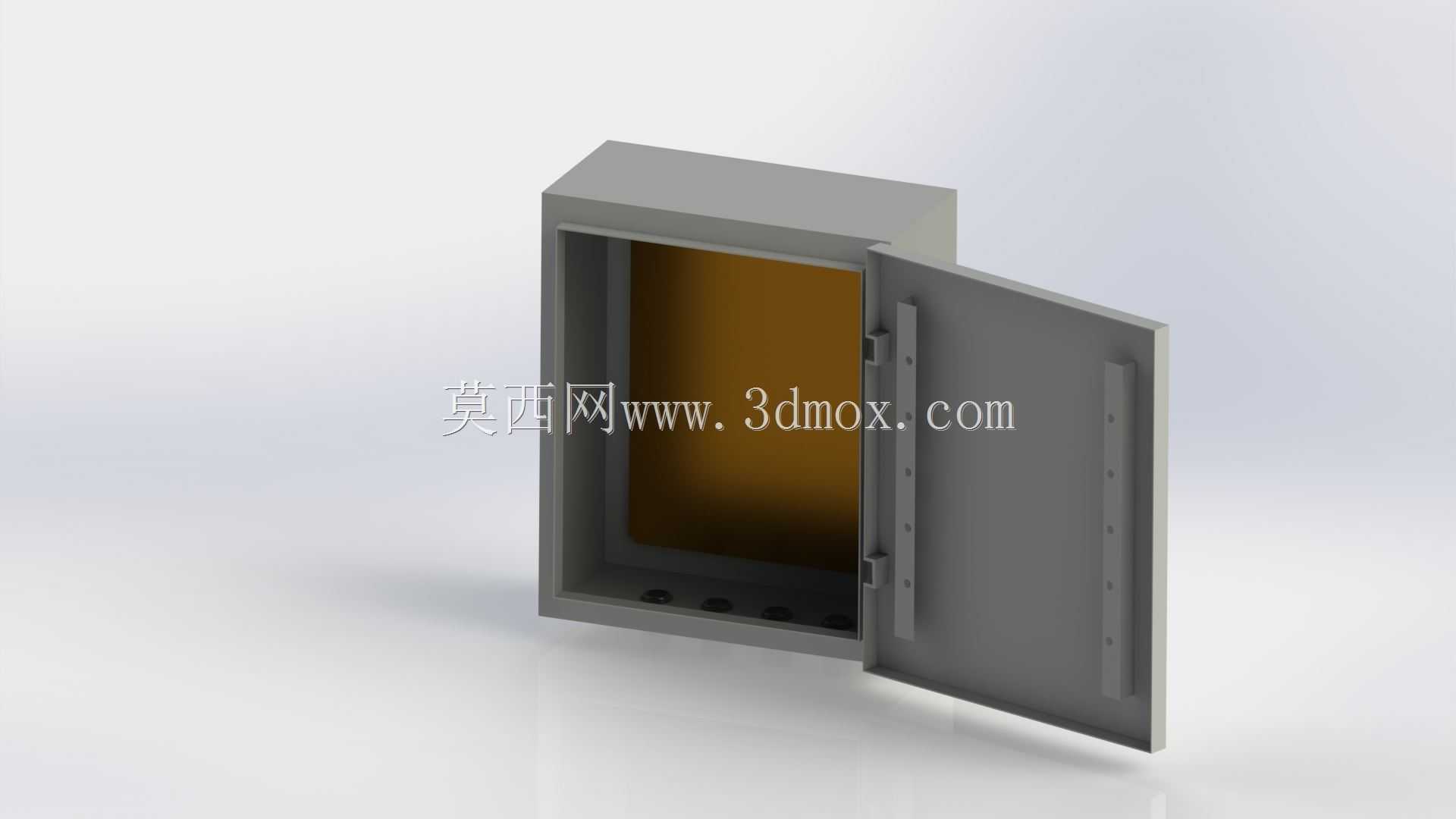

　　操作元件的间距保持在40mm以上，佩戴劳保手套操作时不会出现误触相邻元件的问题，所有操作元件的安装孔都采用标准22mm工业安装孔径，后期更换不同品牌的按钮、旋钮时不需要重新扩孔，降低维护改造成本。柜体的柜门采用单侧铰链结构，搭配上下两点式门锁，关闭后柜门和柜体的缝隙控制在1mm以内，配合柜门内侧的密封胶条，可以阻挡车间内的金属切削粉尘、少量切削液飞溅进入柜体内部，适配机加工、装配类车间的现场环境；柜门开启角度可以达到120度，内部预留了35mm标准导轨安装位，可以根据实际工位的回路需求，搭配不同数量的微型断路器、交流接触器、接线端子，导轨旁预留了100mm宽度的走线槽空间，强电回路和弱电传感器回路可以分开走线，避免信号干扰。

　　柜体的进出线孔全部设置在底部，采用敲落孔结构，现场接线时可以根据进出线的线缆直径选择对应尺寸的敲落孔，搭配格兰头完成线缆固定与密封，避免杂物从进线孔进入柜体；柜体底部距离地面的安装高度预留20mm的间隙，防止地面清洁时的积水漫入柜体内部。从结构强度来看，柜体采用1.2mm厚的冷轧钢板折弯成型，所有折弯处都做了圆角处理，没有尖锐的毛刺边，安装和维护过程中不会划伤操作人员，柜体表面采用静电喷塑处理，耐油污、耐轻微磕碰，适合车间复杂的使用环境。在功能设计上，这款配电箱没有集成复杂的PLC控制模块，核心定位是工位级的配电与基础操作终端，所有控制回路都采用硬接线设计，可靠性更高，在车间出现电磁干扰的环境下也不会出现通讯故障，适合对可靠性要求高、控制逻辑简单的自动化工作台使用，后期如果需要增加远程控制功能，也可以在柜内预留的安装空间内加装远程IO模块，不需要更换整个柜体，拓展性能够满足大多数中小规模自动化工位的改造需求。
