工业现场壁挂式电气配电控制箱体

　　在车间产线改造、小型单机设备配套、户外临时作业点位的供配电场景里，这类壁挂式配电箱体是末端配电链路里最常见的单元，它不需要像进线柜、母联柜那样承担大电流分断任务，核心作用是把上级送来的动力电源，按照下游负载的需求分成多个独立回路，同时把现场操作的启停按钮、状态指示、急停元件都集成在箱体面板上，让一线操作人员不用打开箱门就能完成常规的设备启停操作，检修人员打开箱门就能直接触达接线端子、保护元件，排查线路故障的效率比分散布线的结构高很多。

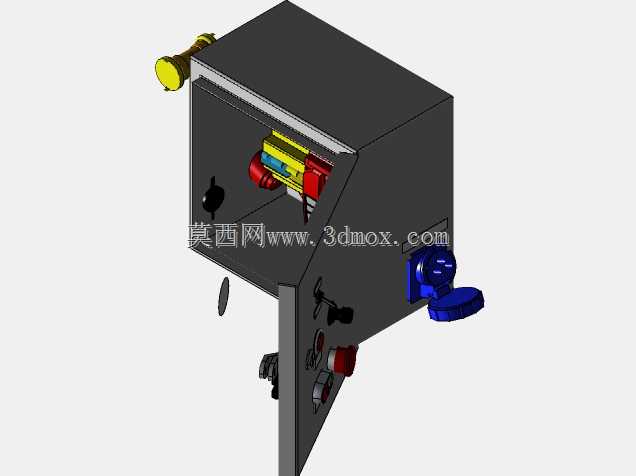

　　从结构设计的思路来看，这款箱体采用了斜切面操作面板的布局，和常见的直角平门箱体不一样，斜面板的倾斜角度刚好匹配人站立操作时的视线高度，安装在墙面1.4米左右的高度时，操作人员不用弯腰或者抬手垫脚就能看清面板上的按钮状态、指示灯标识，操作旋钮的时候手腕也能保持自然的姿态，长时间操作不容易产生疲劳。箱体的主体采用薄钢板折弯焊接的结构，侧边预留了穿线用的格兰头安装位，顶部和底部的敲落孔可以根据现场进线方向灵活选择，不管是从桥架下引线还是从地面穿管上来的线路，都不用额外在箱体上开孔，减少现场施工的工作量。

　　箱体内部的安装空间做了分层规划，靠近箱门的斜面板背面预留了按钮、指示灯的安装支座，元件的接线端子刚好朝向箱体内部，接线的时候不用把整个面板拆下来，手从箱门开口处伸进去就能完成端子压接。箱体后部的垂直安装板用来固定断路器、接触器、接线端子排这些电气元件，安装板采用可拆卸的螺钉固定结构，预制的时候可以先把所有元件在安装板上接好线，整体推进箱体里固定就行，比在箱体内零散布线的装配效率高很多。箱体侧面还预留了外部急停按钮、远程控制接口的安装位，需要外接手持操作盒或者外部联锁信号的时候，直接在预留位开孔装元件就行，不会破坏箱体的整体防护结构。

　　考虑到工业现场的安装边界，这款箱体的背部做了四个挂装孔，孔位的间距匹配常规的壁挂安装支架尺寸，安装的时候先把支架用膨胀螺栓固定在墙面上，再把箱体挂上去拧紧固定螺钉就可以，不需要额外做焊接支架。箱体的门轴采用隐藏式结构，门和箱体之间的密封胶条沿着整个门框一圈布置，关上箱门之后可以阻挡车间里的粉尘、切削液飞溅进入箱体内部，普通机加工车间、装配车间的环境下都能可靠使用。外露的操作元件都做了防误碰的结构设计，急停按钮采用红色蘑菇头样式，外面加了防护圈，避免搬运物料的时候误碰导致设备停机；普通的启停按钮采用不同颜色区分，绿色对应启动、红色对应停止，和行业通用的标识规范保持一致，操作人员不用额外培训就能识别操作。

　　内部布线的走向也做了预留设计，箱体边缘布置了走线槽的安装位，所有的控制线都可以放进走线槽里，强电动力线和弱电信号线分开走不同的槽位，避免信号干扰导致的设备误动作。接线端子排安装在箱体下部的位置，外部进来的线缆先接到端子排上，再从端子排分线到各个元件，后期更换元件或者改线的时候，不用拉扯外部的进线，只需要改动端子排到元件之间的短线就行，维护起来非常方便。箱体上预留的接地螺钉位置，分别对应箱门、安装板、箱体主体，所有的金属结构件都能通过接地导线可靠连接到接地排，满足电气安全的规范要求，避免设备漏电的时候外壳带电引发安全事故。
