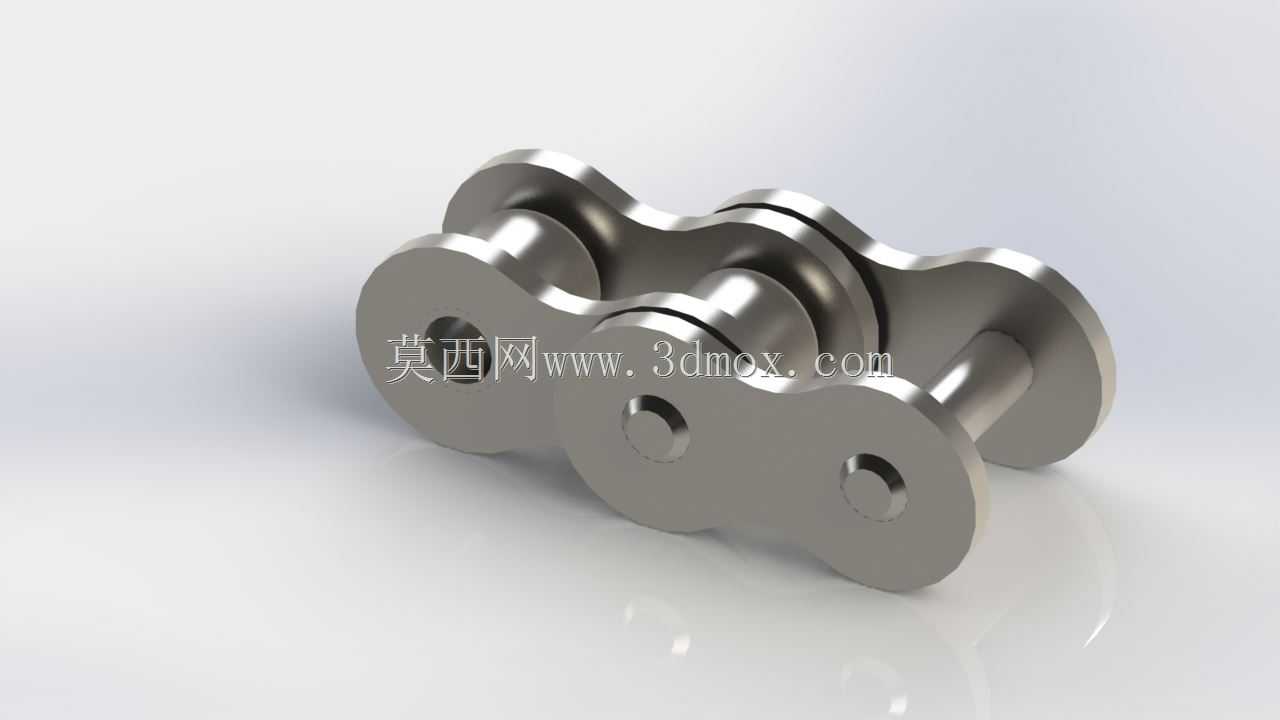

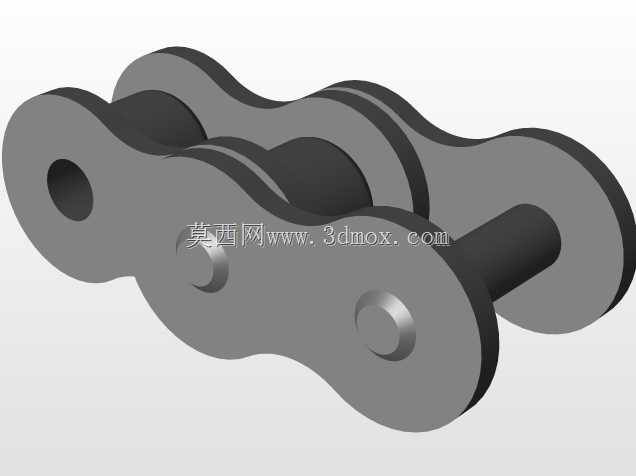

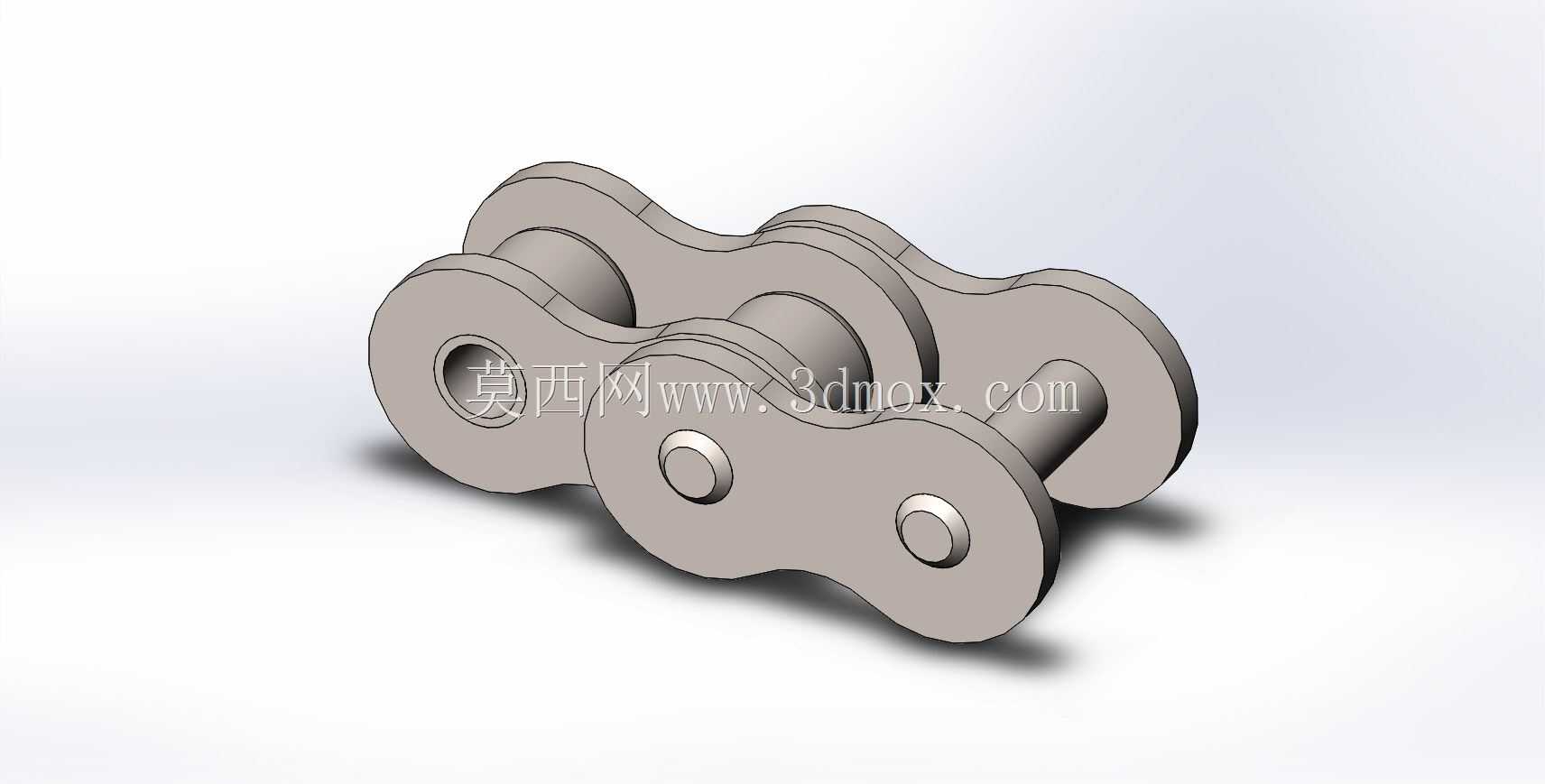

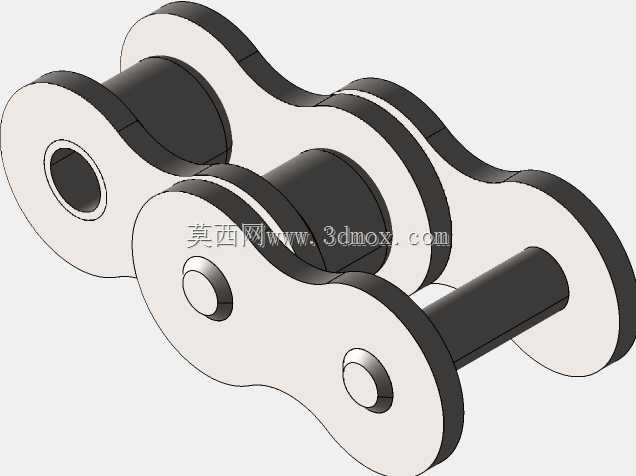

工业传动用精密滚子链节结构

　　在各类工业传动场景中，链传动是应用极为广泛的机械传动形式之一，本次呈现的链节结构，是组成完整工业传动链条的核心基础单元，其结构设计直接决定了整根链条的承载能力、传动精度与运行寿命。从实际工程应用来看，这类链节广泛适配于输送设备、农业机械、工程机械、轻工生产线等需要传递动力与运动的场景，在存在一定粉尘、轻度油污的工况下，相比带传动能提供更精准的传动比，不会出现打滑丢转的问题，相比齿轮传动则能适应更长距离的中心距传动需求，安装调试的容错空间更大。

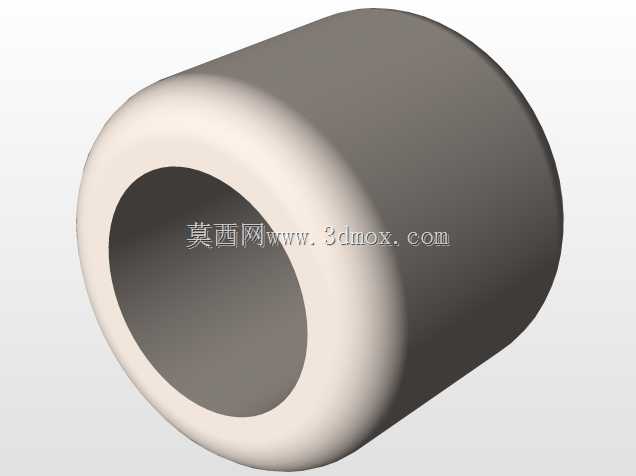

　　从结构设计逻辑来看，该链节采用内外链板交错铰接的经典结构，外链板与销轴采用过盈配合形成固定外链节，内链板与套筒同样采用过盈配合形成内链节，套筒与销轴之间为间隙配合，保证链节在绕经链轮时可以灵活转动，实现链条的弯折啮合。滚子空套在套筒外侧，当链条与链轮轮齿啮合时，滚子与轮齿之间形成滚动摩擦，能大幅降低啮合过程中的磨损量，同时缓冲啮合瞬间的冲击载荷，这一设计细节直接决定了链条在高速传动工况下的使用寿命，很多早期的无滚子链条正是因为滑动摩擦磨损过快，已经逐步在中高速传动场景中被淘汰。

　　在实际选型与安装过程中，这类链节的尺寸边界需要严格匹配对应链轮的参数，链板的外形采用8字形落料成型，这种结构并非随意设计，而是通过等强度计算得出的轮廓，保证链板在各个截面的抗拉强度趋近一致，在满足抗拉载荷要求的前提下尽可能减轻链节自身重量，降低链条运行过程中的惯性冲击，尤其是在启停频繁、正反转切换的传动场景中，轻量化的链节能有效降低传动系统的动载荷。销轴的两端采用铆接结构，防止链条运行过程中销轴轴向窜动脱出，铆接端的成型质量直接影响整链的连接可靠性，在三维建模过程中需要严格控制销轴的伸出长度与铆头的成型尺寸，避免出现铆接不足导致的松脱，或是铆接过量导致的链节转动卡滞。

　　从功能特性上看，单节链节的铰接转动角度是有限制的，这个角度由内链板的间隙、套筒与销轴的配合间隙共同决定，对应到整根链条上就是最小弯曲半径，选型时如果链轮齿数过少，会导致链节弯折角度过大，加速铰接部位的磨损，同时增大传动过程中的多边形效应，引发运行振动与噪音。在进行三维装配建模时，需要特别注意各配合面的公差设定：过盈配合的部位要预留合理的压装余量，间隙配合的部位要保证转动灵活无卡滞，同时不能有过大的径向窜动，否则会导致链条运行过程中出现横向摆动，加剧链轮齿侧的磨损，甚至出现脱链故障。

　　在生产线输送场景中使用这类链条时，往往还会在链节上加装附件，比如弯板、顶板、销轴延长段等，用来固定输送工装或者待输送工件，这时候基础链节的结构强度就需要额外核算，除了传递扭矩的载荷之外，还要承受工件的重量、输送过程中的冲击载荷，因此在建模阶段就需要预留附件安装的接口位置，保证附件安装后不会干涉链节的正常弯折，也不会与链轮轮齿发生碰撞。很多现场出现的链条早期失效问题，本质上都是在设计阶段没有考虑到附件安装后的尺寸边界，导致运行过程中出现剐蹭，或是应力集中导致链板断裂。

　　从建模细节来看，链板的边缘都做了小半径的倒角处理，这一细节一方面是为了去除冲压落料产生的毛刺，避免装配过程中割伤操作人员，另一方面也能降低链板边缘的应力集中，在承受交变载荷时减少裂纹萌生的概率，延长链条的疲劳寿命。套筒的内孔与外圆都有较高的同轴度要求，如果同轴度超差，会导致链节转动时出现卡滞点，整根链条运行时会出现周期性的松紧变化，引发传动系统的振动。滚子的外圆表面粗糙度也有明确要求，过于粗糙会加剧链轮齿面的磨损，过于光滑则不利于润滑油膜的附着，反而会降低耐磨性能。

　　在进行设备维护时，单节链节的磨损量是判断整根链条是否需要更换的重要指标，当铰接部位的磨损导致链节节距增大到一定程度时，链条会出现爬齿、跳齿的问题，这时候即便其他部位没有损坏，也需要及时更换，否则会引发传动故障。在三维建模过程中准确还原链节的各部分尺寸，能够为后续的链轮设计、导轨设计、张紧机构设计提供准确的尺寸依据，避免出现装配干涉、啮合不良等问题，尤其是在非标设备设计中，准确的链条三维模型能够提前验证传动系统的布置合理性，减少现场调试的工作量。
