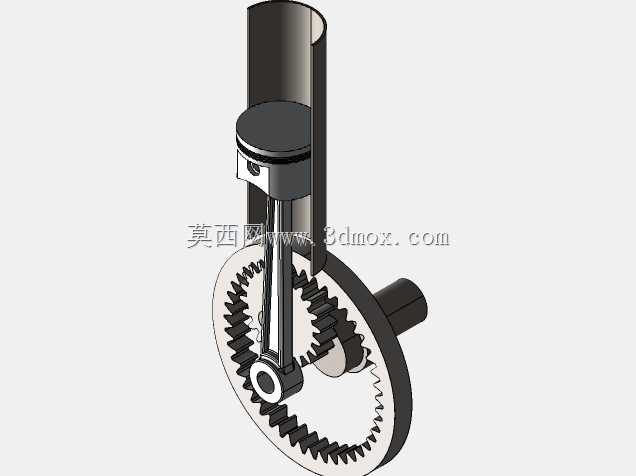

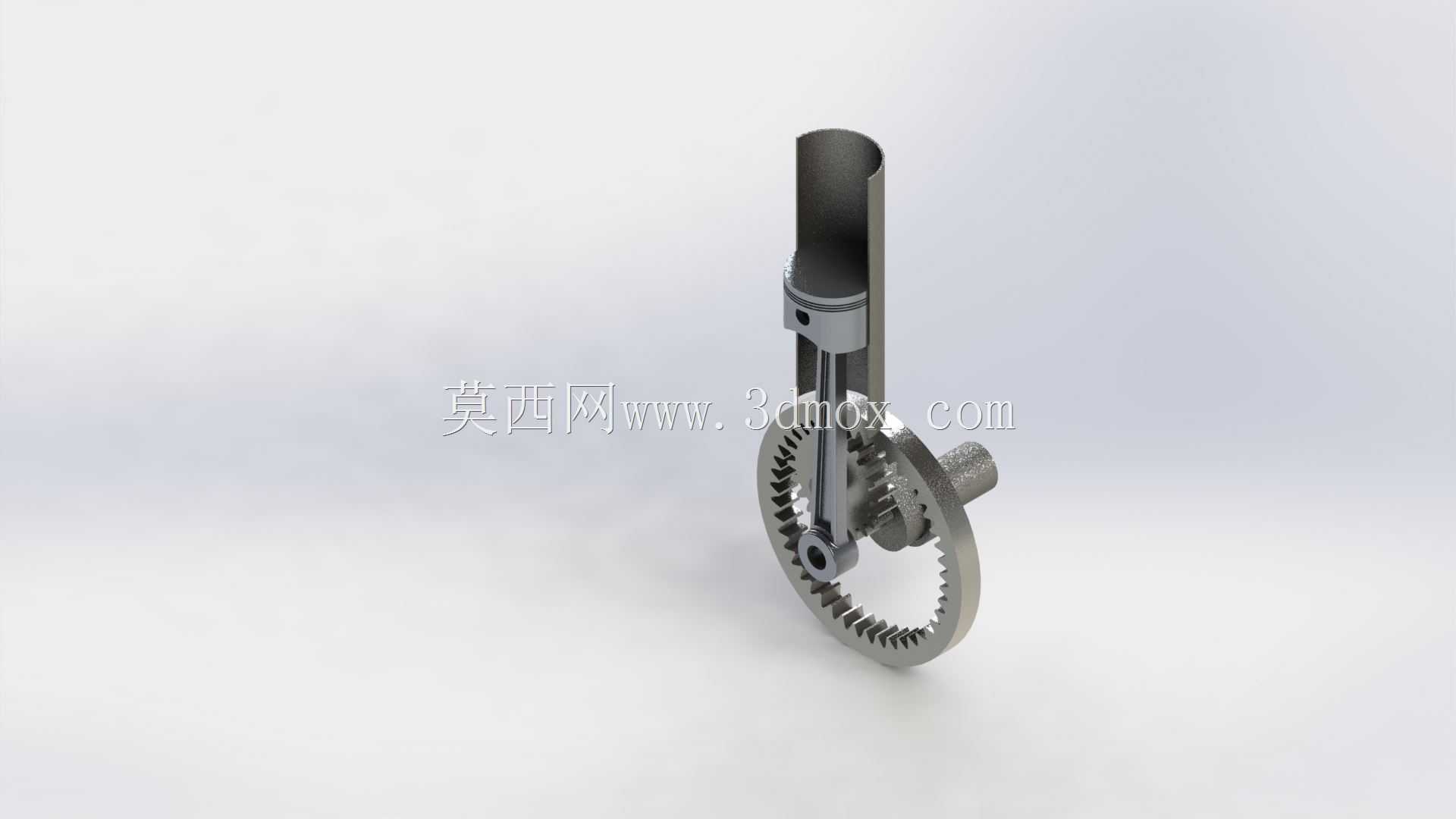

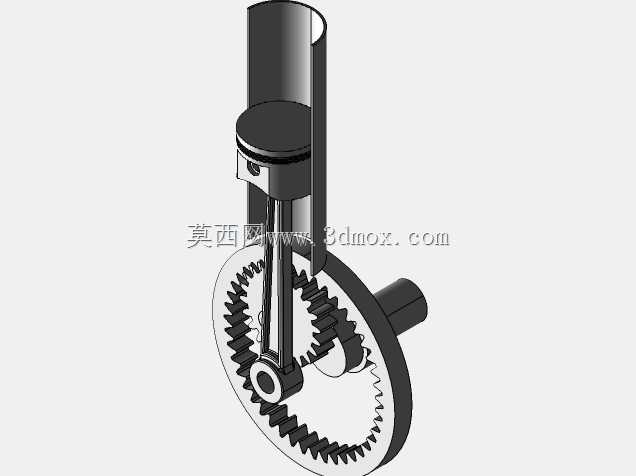

齿轮活塞联动气缸传动机构

　　这套齿轮活塞联动的气缸传动结构，在小型动力转换、行程放大类设备里应用十分广泛，常见于便携气动工具、小型内燃机演示教具、自动化生产线的短行程往复执行端，不少需要把直线往复运动转化为定轴回转运动的工位，都会用到这类结构的变体。实际使用中，这套结构不需要额外加装复杂的换向阀组，靠齿轮与活塞连杆的啮合约束，就能完成动力输出方向的转换，相比单独搭配曲柄滑块的结构，整体占用的径向空间更小，适合安装在设备内部预留空间狭窄、对轴向尺寸不敏感但径向布局紧凑的场景里。从功能特性来看，这套结构的活塞部分采用了密封槽预留设计，缸筒内壁与活塞外圆的配合间隙控制在0.02-0.04mm区间，既保证活塞往复运动时不会出现卡滞，也能减少压缩空气泄漏带来的动力损耗；

　　和活塞连杆铰接的扇形齿轮，齿部做了渐开线齿形修缘，和下方定轴安装的圆柱齿轮啮合时，重合度能达到1.2以上，传动过程中不会出现明显的冲击噪音，就算是在每分钟上百次的往复频次下，齿面的接触应力也能控制在许用范围内，不会出现过早的点蚀磨损。设计这套结构的时候，首先要考虑的是活塞行程和齿轮输出转角的匹配关系，活塞的最大行程直接对应扇形齿轮的摆动角度，建模时需要先确定输出端需要的回转角度，反推扇形齿轮的节圆半径，再倒推活塞连杆的铰接点位置，避免运动过程中出现连杆和齿圈、缸筒的运动干涉。很多新手做这类结构的时候容易忽略铰接点的间隙补偿，把铰接轴和孔的配合设成完全零间隙，实际加工装配后很容易因为零件加工误差出现运动卡滞，这套结构在铰接位置预留了0.01mm的间隙，同时在铰接端面设计了挡圈安装槽，既可以限制连杆的轴向窜动，也能给装配留出调整余量。外形尺寸方面，整套结构的缸筒部分外径控制在32mm，总长度从缸筒顶端到齿轮输出轴端面为118mm，齿轮部分的最大外圆直径为72mm，输出轴的轴径为8mm，轴端做了5mm长度的扁位设计，方便安装同步带轮、摆杆等外接执行件，安装时只需要固定缸筒侧面的两个安装耳、以及齿轮轴的两个支撑轴承位，就能完成整套结构的固定，不需要额外设计复杂的安装支架。实际选型适配的时候，要注意这套结构的额定工作气压不能超过0.8MPa，不然活塞受到的侧向推力过大，会加快活塞密封件的磨损，

　　同时扇形齿轮和圆柱齿轮的啮合面需要定期涂抹锂基润滑脂，减少干摩擦带来的传动效率下降。不少做小型气动冲压设备的工程师会把这套结构改造成冲压执行端，把齿轮输出轴连接冲压摆臂，靠活塞的往复运动带动摆臂完成冲压动作，相比直接用气缸直推的结构，摆臂末端的输出力能放大1.5倍以上，同时冲压行程的终点位置控制精度更高，不会出现气缸过冲的问题。还有教学演示类的设备会用这套结构做内燃机工作原理演示，把缸筒部分换成透明亚克力材质，就能直观看到活塞往复带动齿轮转动的整个过程，比传统的曲柄滑块结构可视性更好，学生能直接观察到动力传递的整个路径。建模过程中，所有配合面的公差都按照IT7级精度设定，齿形参数按照标准模数1.5设计，不需要定制特殊刀具，

　　普通的滚齿机就能完成齿轮加工，活塞和缸筒的配合面用普通车床精车后再做珩磨就能达到粗糙度要求，整体加工成本不高，适合批量生产应用。结构上没有设计多余的冗余部件，所有零件都承担明确的功能，活塞上的两道密封槽分别安装气封和防尘圈，能阻挡外界的粉尘进入缸筒内部，延长密封件的使用寿命，齿轮轴的支撑位置设计了轴承安装位，可以选用标准的深沟球轴承，转动阻力小，采购替换也十分方便。在安装边界上，要注意预留出活塞运动的轴向空间，缸筒顶端不能紧贴设备壳体，需要留出至少10mm的进气接头安装空间，齿轮部分的径向方向要留出至少5mm的间隙，避免外接零件和齿顶发生碰撞，输出轴的外接零件轴向固定要牢靠，避免运转过程中零件窜动和齿轮端面发生摩擦。
