蜗轮蜗杆减速电机一体化传动结构

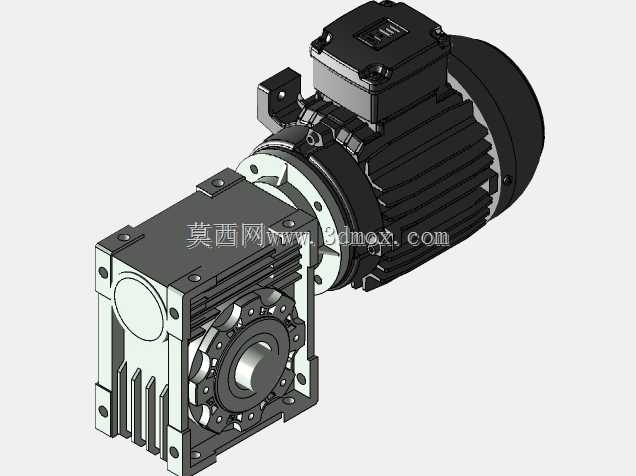

　　在轻工输送、食品包装、小型自动化生产线的动力端布局里，这类蜗轮蜗杆搭配异步电机的一体化传动结构，是小空间大减速比传动场景里的常用选型。不同于分体式的电机加联轴器再配减速机的安装形式，这种直连式的结构把电机输出轴直接和蜗杆端做同轴对接，省去了中间的联轴器安装环节，既压缩了整个动力单元的轴向安装尺寸，也避免了联轴器对中偏差带来的振动、轴承额外负载问题，在安装空间局促的小型设备机架上适配性更强。从实际使用场景来看，这类结构常被用在小型皮带输送机的驱动端、自动化仓储的小型辊道传动、包装设备的送膜机构、小型食品机械的物料输送辊组上，这些场景普遍不需要特别大的输出扭矩，但对传动的自锁性有一定要求，蜗轮蜗杆结构本身具备的反向自锁特性，

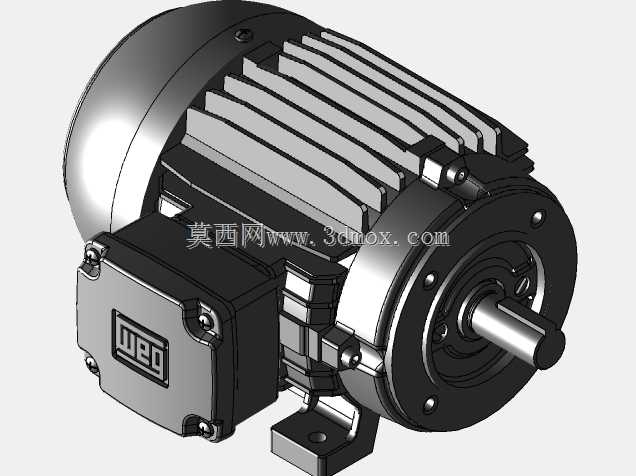

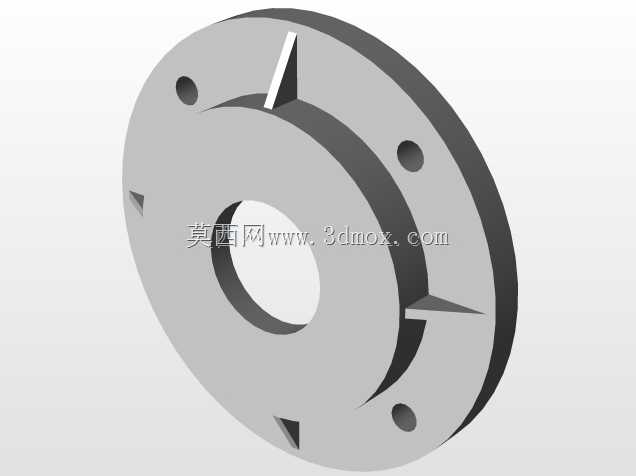

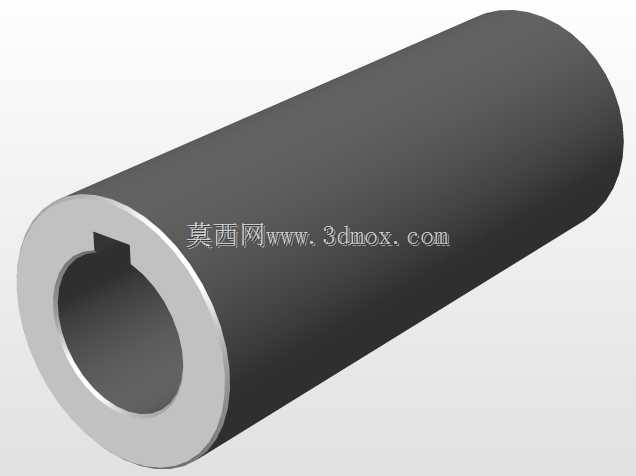

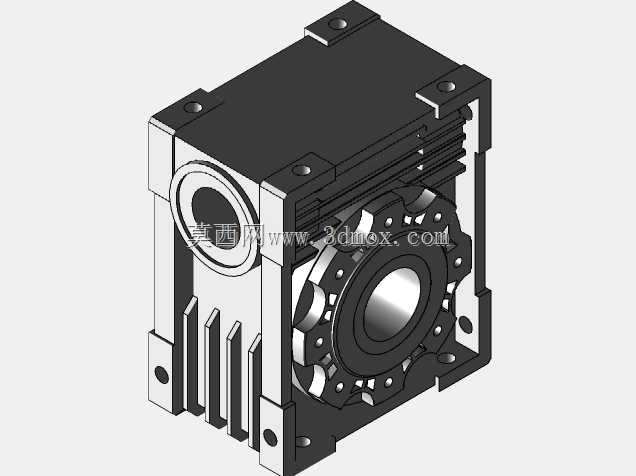

　　刚好能匹配这类负载停机后不会因为外力出现溜转的需求，比如倾斜布置的小型输送线，停机后不会因为物料自重出现倒滑，不需要额外加装制动装置就能满足基础的安全要求。设计层面上，整个结构的箱体采用了方形的铝壳压铸成型结构，相比铸铁箱体重量更轻，散热肋片沿着箱体的竖直方向布置，在设备运行时，箱体表面的空气能顺着肋片形成自然对流，带走蜗轮蜗杆啮合产生的热量，不需要额外加装冷却风扇就能满足连续运行的散热需求。输出端采用了空心轴的结构形式，安装时可以直接把负载轴穿入空心输出轴内，通过键连接传递扭矩，也可以根据安装需求选配输出法兰或者单轴输出的端盖，适配不同的安装接口。电机部分采用了标准的B14法兰安装形式，和减速箱的输入端法兰直接通过止口定位，

　　螺栓锁紧后能保证电机轴和蜗杆的同轴度控制在公差范围内，避免因为安装不同心导致的蜗杆轴承过早磨损、啮合噪音增大的问题。从安装边界来看，这类结构的安装孔位在减速箱的底部和侧面都做了预留，既可以做卧式水平安装，也能通过侧面的安装孔做立式安装，适配不同设备的机架布局；电机的接线盒位置做了可旋转的结构设计，安装时可以根据现场的布线方向调整接线盒的朝向，避免线缆出现过度弯折的情况。在结构细节上，蜗轮部分采用了锡青铜材质镶嵌在铸铁轮毂上的设计，蜗杆则采用了表面渗碳淬火的合金钢材质，这种软硬配对的摩擦副，既能保证啮合时的耐磨性能，也能在出现过载时先磨损蜗轮齿面，保护硬度更高的蜗杆和电机轴不会出现断轴的问题，后期维护只需要更换蜗轮就能恢复传动精度，

　　维护成本更低。箱体的剖分面做了精密的铣削加工，装配时涂覆密封胶就能满足IP54左右的防护等级，能适配车间里有少量粉尘、偶尔溅水的使用环境，不需要额外做防尘防水的防护罩。输出轴的轴承采用了圆锥滚子轴承配对安装的形式，能同时承受径向负载和轴向负载，匹配蜗轮蜗杆传动时产生的轴向分力，避免轴系出现窜动，保证啮合间隙稳定在合理范围内，降低运行时的噪音和振动。在选型匹配时，这类结构的减速比覆盖范围比较广，从单级的10比到60比都能覆盖，输出转速可以根据不同的电机极数搭配，满足不同线速度的输送需求，直连的结构也让传动效率比分体式连接的结构高5%左右，长期运行的能耗表现更优。需要注意的是，这类结构因为蜗轮蜗杆的滑动摩擦特性，不适合长时间连续高负载运行，在连续运行的工况下需要校核热功率，避免油温过高导致密封件老化漏油，日常维护时只需要定期更换箱体内的齿轮油，检查输出轴的油封有没有渗漏，就能保证较长的使用寿命。
