直驱式传动减速装置结构设计

项目分类:减速机 发布时间:2022-03-03 ID:564460
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计
  • 直驱式传动减速装置结构设计

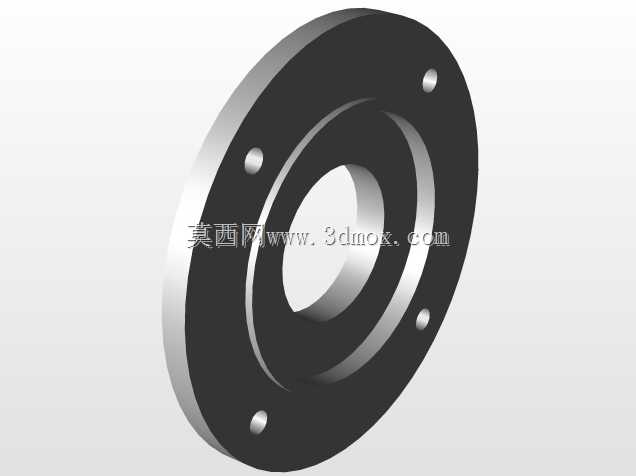

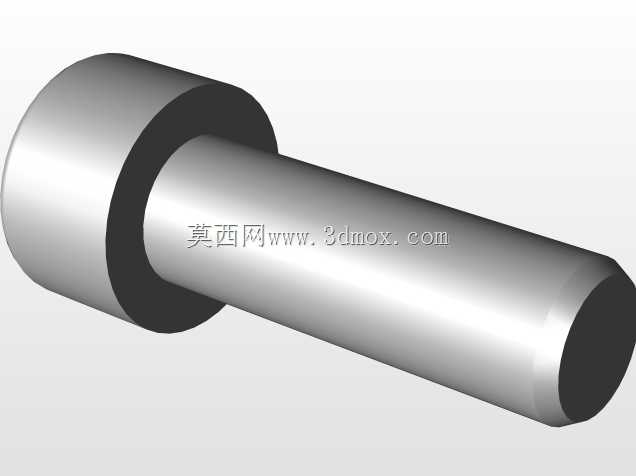

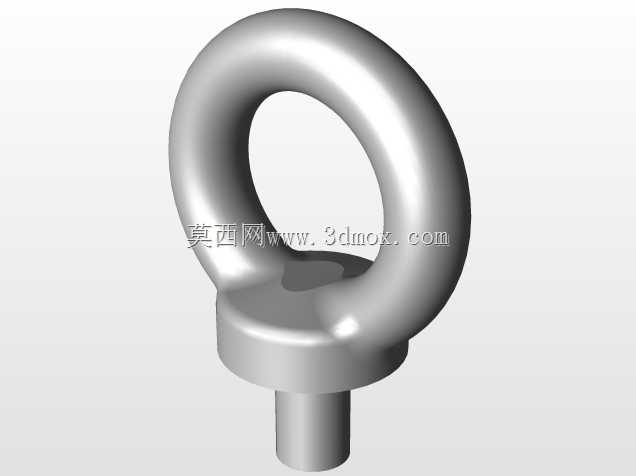

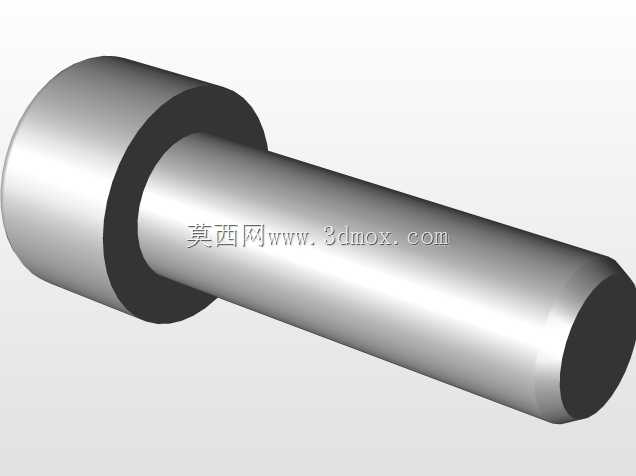

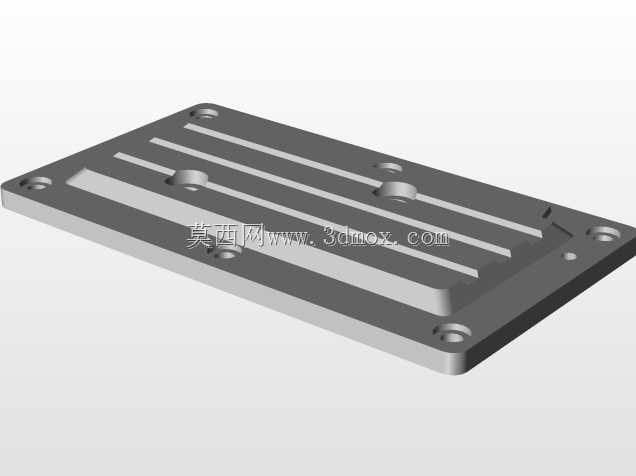

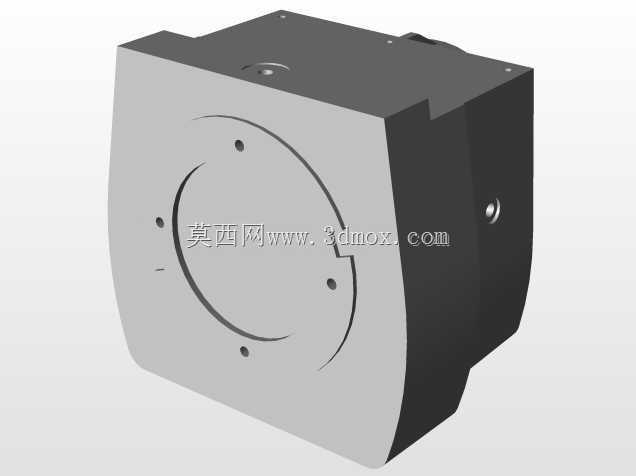

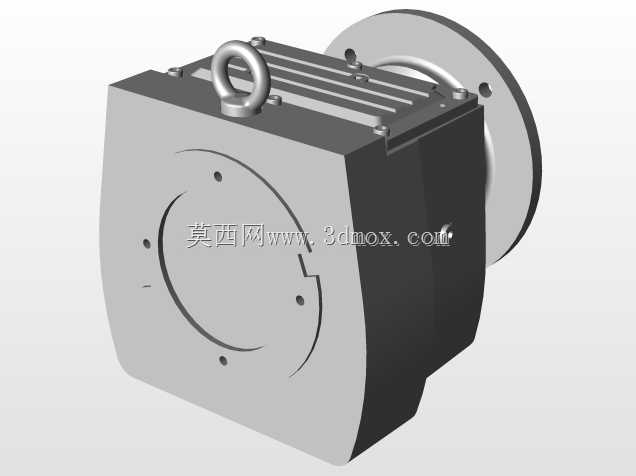

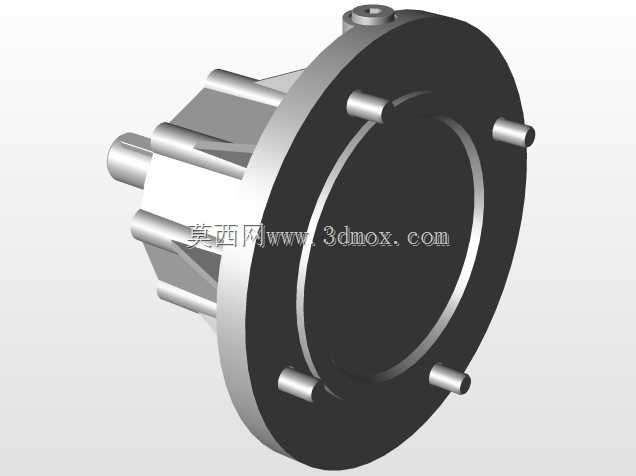

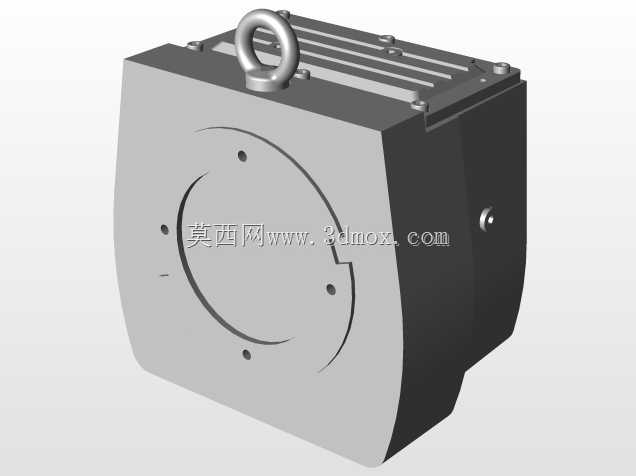

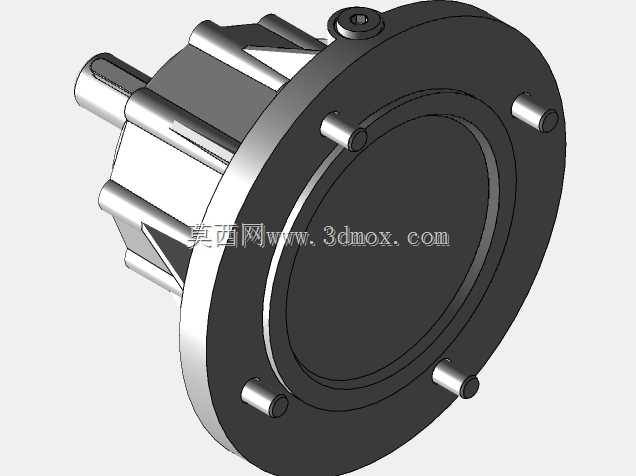

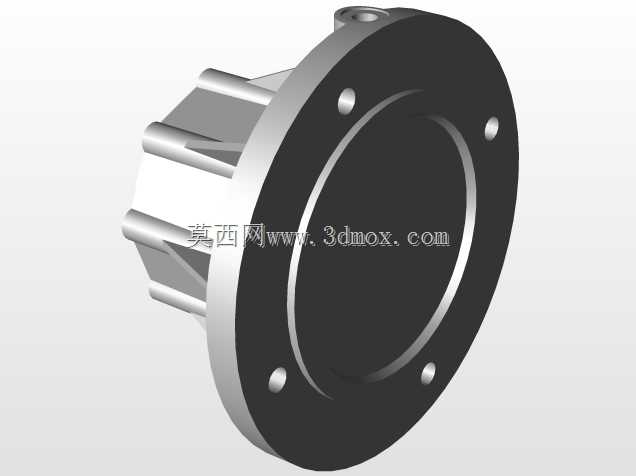

  在轻工输送、小型自动化产线、食品包装设备这类对传动同轴度要求较高的场景里,直驱式减速装置的应用占比正在逐年提升,这类装置不需要额外加装联轴器、传动皮带等中间连接部件,动力输入端直接与驱动源输出轴对接,输出端直接连接负载端,能最大程度减少中间传动环节带来的回程间隙、功率损耗问题,尤其适合对传动精度、响应速度有明确要求的工位。从结构设计逻辑来看,这款直驱减速装置采用了集成式壳体设计,将传动副、支撑轴承、密封结构全部整合在统一的壳体内腔中,没有额外的分体连接法兰,既减少了装配时的同轴度调校工作量,也能降低设备运行过程中因为连接松动带来的振动异响问题。壳体的安装端面做了定位止口设计,止口与输入轴、输出轴的同轴度公差控制在0.02mm以内,

  安装时只需要将止口与驱动端、负载端的定位孔对齐,拧紧固定螺栓即可完成装配,不需要反复调校传动对中,能大幅缩短现场设备的安装调试周期。传动结构上采用了定轴轮系的传动布局,各级传动齿轮的参数经过匹配计算,在保证额定传动比的前提下,将齿轮的啮合重合度控制在1.6以上,能有效降低单齿承载负荷,延长齿轮副的使用寿命。齿轮的支撑采用了深沟球轴承 paired 安装的布局,输入端轴承靠近驱动源连接位置,能承受驱动轴带来的径向跳动,输出端轴承采用加宽型轴承设计,可承载负载端带来的径向力与少量轴向力,不需要额外加装外置支撑座,进一步压缩了装置的整体安装空间。从安装边界尺寸来看,这款装置的整体轴向长度比同功率等级的分体式减速装置缩短了近30%,

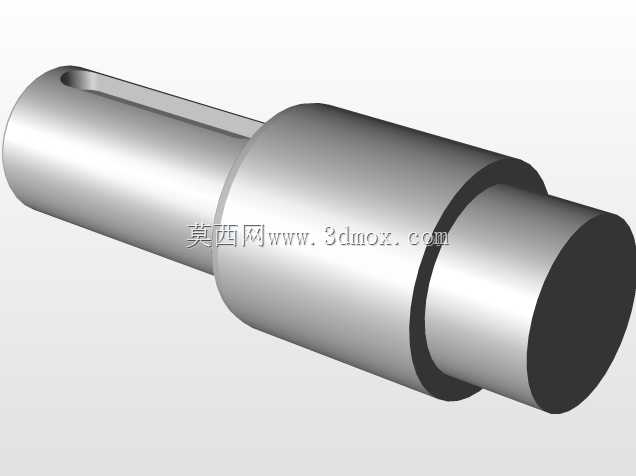

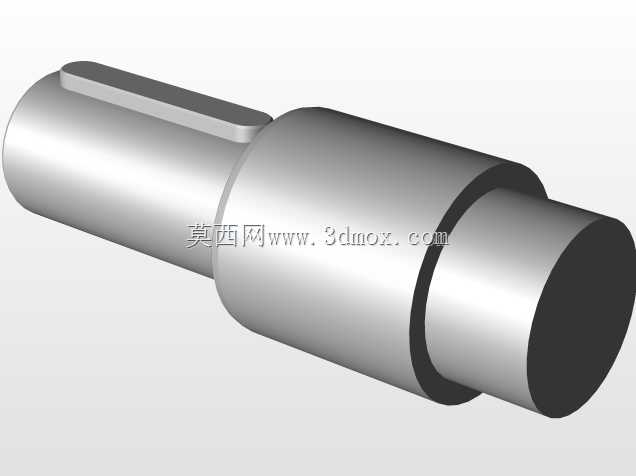

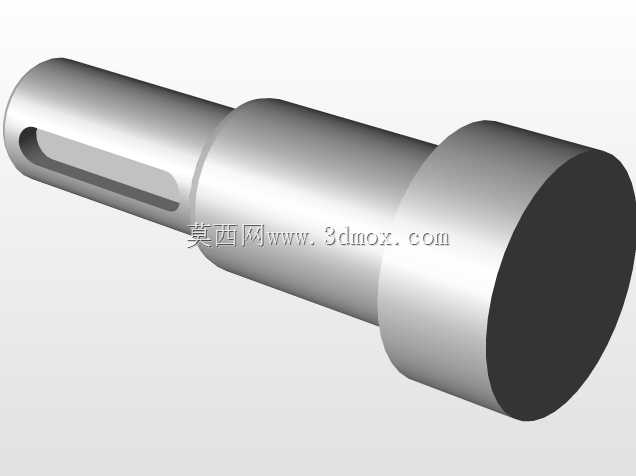

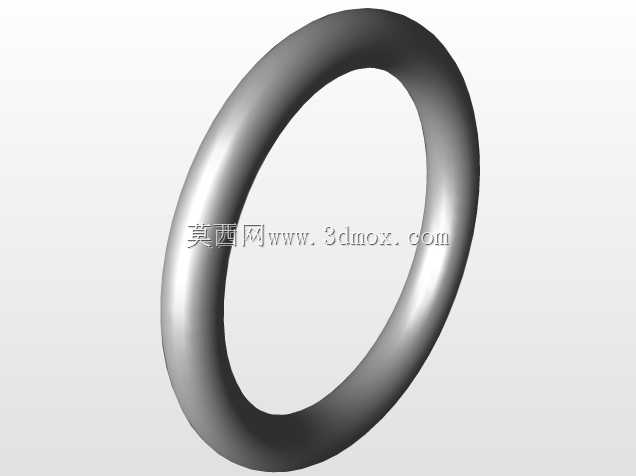

  径向尺寸也做了优化,壳体外轮廓没有突出的接线盒、安装吊耳等结构,能适配安装空间局促的小型设备内部,比如桌面型自动化设备、小型输送辊道的驱动端安装场景。输入端的轴孔采用了标准平键连接结构,键槽的尺寸公差符合通用机械传动的标准要求,可直接匹配市面上常规的伺服电机、步进电机的输出轴,不需要额外加工定制连接轴套。输出端采用了实心轴输出设计,轴端做了倒角处理,方便安装链轮、同步轮、联轴器等负载连接件,轴上的键槽位置与输入端键槽保持相位对齐,方便设备调试时判断传动的相位关系。密封设计上,输入轴与输出轴的伸出位置都采用了双唇口橡胶密封圈,密封圈的唇部与轴表面的接触压力经过优化,既能阻挡外部的粉尘、水汽进入壳体内部,

  也不会因为接触压力过大造成轴表面的过度磨损,适合在有少量粉尘、湿度偏高的生产车间环境中使用。壳体的合箱面采用了密封胶加定位销的密封方式,合箱后没有外露的连接螺栓凸台,表面平整光滑,日常清洁时不容易积灰,符合食品、医药类生产设备对卫生清洁的要求。在实际选型应用时,需要注意这款直驱减速装置的输入转速适配范围,不能超过额定输入转速上限,否则会造成齿轮啮合噪声增大、轴承温升过快的问题;安装时要保证驱动端与输出端的安装面平面度公差在0.05mm以内,避免安装面不平造成壳体受力变形,影响内部齿轮的正常啮合。日常维护方面,因为采用了集成式的润滑腔设计,出厂时已经加注了适配的润滑脂,正常使用工况下不需要定期开盖补充润滑脂,只需要在设备例行保养时检查轴端密封圈有没有渗漏、固定螺栓有没有松动即可,维护工作量远低于分体式的传动减速结构。这款装置的结构设计没有多余的冗余部件,所有结构都围绕直连传动、紧凑安装、低维护成本的核心需求展开,没有为了追求花哨的功能增加不必要的结构,非常适合设备集成商在做小型自动化设备的传动方案选型时参考,对应的三维结构也能直接用于设备的整体装配干涉检查、安装孔位匹配校核,减少设计阶段的重复建模工作量。
