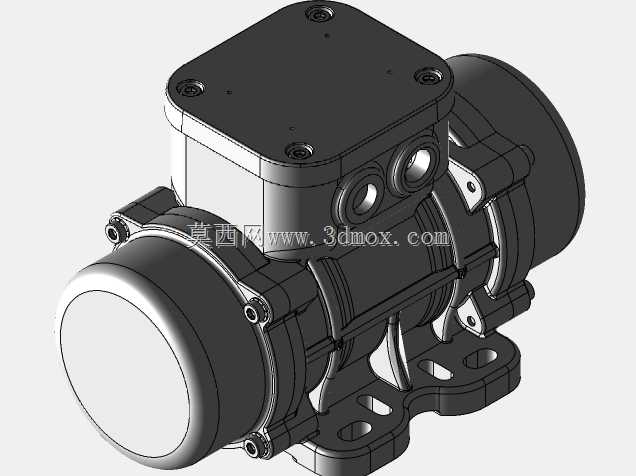

工业用偏心块式振动发生装置结构设计

　　这款振动发生装置的结构设计，核心围绕工业场景下的持续激振需求展开，从安装适配到运行可靠性都做了针对性的结构考量。在实际工业现场，这类装置的应用场景覆盖极广，从料仓壁的防闭塞辅助、小型振动给料槽的动力源，到精细筛分设备的激振单元、物料振实台的振动发生部件，甚至部分小型输送设备的振动驱动端，都能看到同结构产品的应用，核心作用就是通过可控的高频振动，实现物料的活化、输送、筛分、振实等工艺动作，避免粉体、颗粒类物料在仓壁、槽体内部架桥、堵料，或是让筛分网面保持持续振动提升筛分效率，也能让灌装、成型环节的物料排布更密实。

　　从功能特性来看，该装置采用一体式集成结构，将驱动单元与偏心激振块整合在同一壳体内，不需要额外配置传动连接结构，减少了传动环节的能量损耗与故障点。两端的偏心激振块可以根据实际激振力需求调整夹角，实现不同幅值的激振力输出，适配不同负载、不同工艺要求的现场工况。壳体上方的接线腔体做了独立密封设计，接线端子与内部驱动腔体完全分隔，避免现场粉尘、水汽侵入接线部位造成接触不良或是绝缘失效，两个接线接口可以适配不同走向的布线需求，不管是设备侧方走线还是顶部走线都能灵活适配，不需要额外加装转接弯头。

　　设计思路上，整体采用卧式安装的布局逻辑，底部的安装脚做了一体化铸造成型，安装面上的长圆孔设计预留了安装位置调整余量，现场安装时不需要极高的开孔位置精度，就能完成装置的固定，降低了现场安装的配做难度。安装脚与主体壳体之间设置了加强筋结构，能够承受持续振动带来的交变载荷，避免长期运行后安装脚出现疲劳断裂的问题。主体壳体的散热筋沿轴向排布，既能够增加壳体的散热面积，让驱动单元长时间运行产生的热量能够快速散出，也能提升壳体的结构刚性，减少壳体自身在振动过程中的形变，降低运行噪音。两端的端盖采用螺栓紧固的密封结构，内部配置了适配的密封件与轴承，能够承受径向的持续交变载荷，同时阻挡外界粉尘进入轴承腔，延长轴承的维护周期。

　　从安装边界与尺寸适配角度来看，该装置的径向最大尺寸集中在中部主体与两端偏心块外圆位置，安装时需要在偏心块旋转范围内预留足够的安全间隙，避免偏心块旋转过程中与周边的机架、护罩发生碰撞。底部安装孔的孔距按照常规工业激振装置的安装尺寸规范设计，能够直接替换同功率等级的传统振动激振装置，不需要对原有设备的安装机架做大规模改造。接线腔体的顶部盖板采用内六角螺栓紧固，盖板下方设置密封槽，安装时配合密封垫能够达到工业现场常用的防尘防水等级，适配多粉尘、轻度潮湿的工业车间环境。装置整体的重心落在安装脚的支撑面中心位置，安装固定后运行时的偏载更小，能够减少振动向安装机架的非预期传递，降低机架的疲劳载荷。

　　在结构细节处理上，所有外部连接螺栓都采用内六角沉头设计，避免螺栓头突出壳体表面，减少运行过程中螺栓与周边物体剐蹭的风险，也能降低积尘在螺栓部位的堆积。壳体的合模面、端盖配合面都做了精密机加工，保证配合面的平面度，让密封件能够均匀受压，提升整体密封性能。两端输出轴的轴承位采用过盈配合设计，配合轴用挡圈实现轴承的轴向定位，能够承受偏心块旋转产生的轴向窜动力，避免长期运行后轴承出现移位。偏心块的外侧配置了防护罩结构，防止运行过程中异物卷入偏心块旋转区域，也能避免人员误触旋转部件造成安全事故，防护罩采用快拆结构设计，需要调整偏心块夹角时不需要完全拆解端盖，就能快速完成激振力的调整作业。
