砂浆喷涂作业专用手持喷枪结构设计

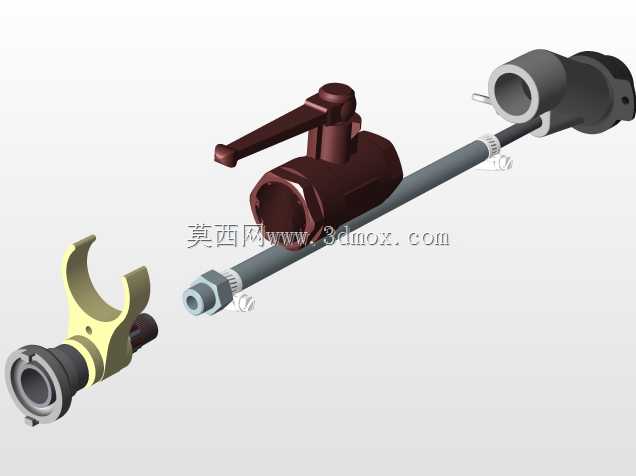

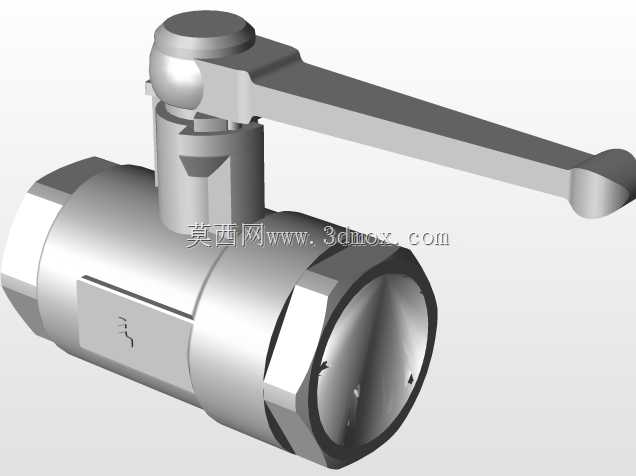

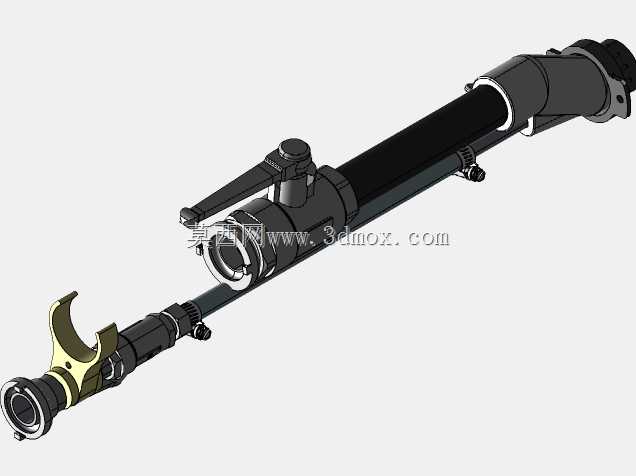

　　在建筑内墙抹灰、外墙砂浆找平层施工、装配式构件接缝填缝、狭小区域砂浆填补这类作业场景里，传统人工抹浆存在作业效率低、涂层厚度不均、边角位置难以处理的问题，这款手持砂浆喷枪就是针对这类工况开发的作业机具，配套不同规格的快换接头，可适配不同口径的砂浆输送管路，满足不同粒径砂浆的喷涂作业需求。从结构设计逻辑来看，这款喷枪采用长杆式手持布局，握持段做了防滑包覆处理，作业时操作人员可单手握持枪身，另一只手可辅助扶稳管路或者调整作业角度，枪身前端的出料嘴做了锥形收口设计，能够让砂浆在压缩空气的带动下形成均匀的扇形喷幅，避免出料时出现砂浆团块飞溅、涂层厚薄差过大的问题。枪身中部设置的气路控制阀采用扳机式结构，操作人员可通过扣动扳机的行程大小，

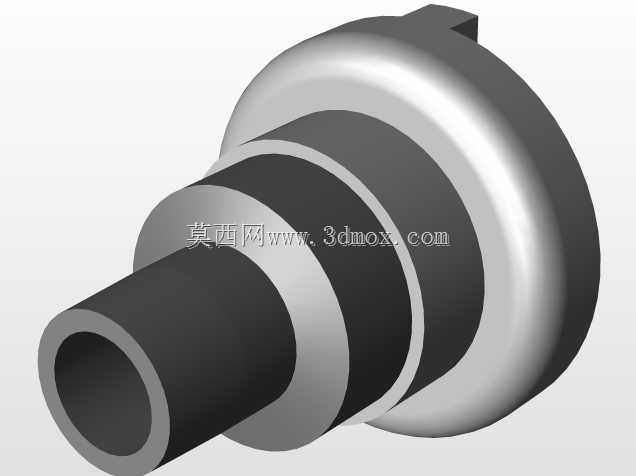

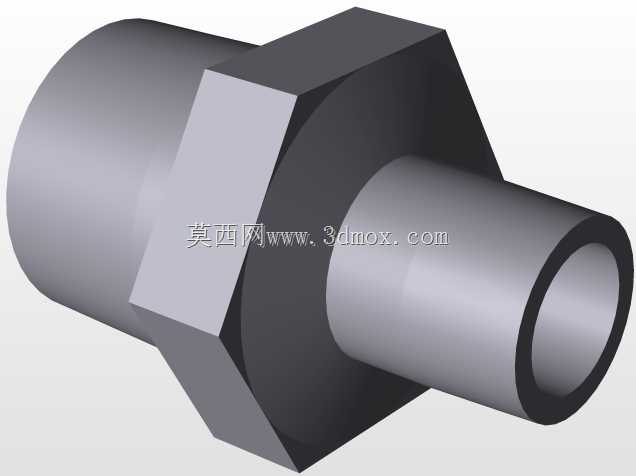

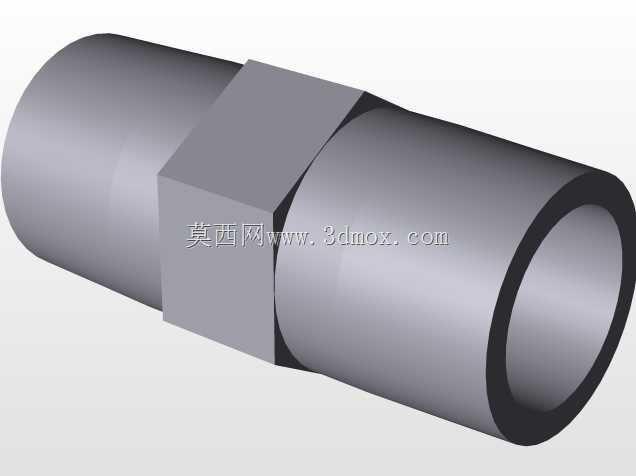

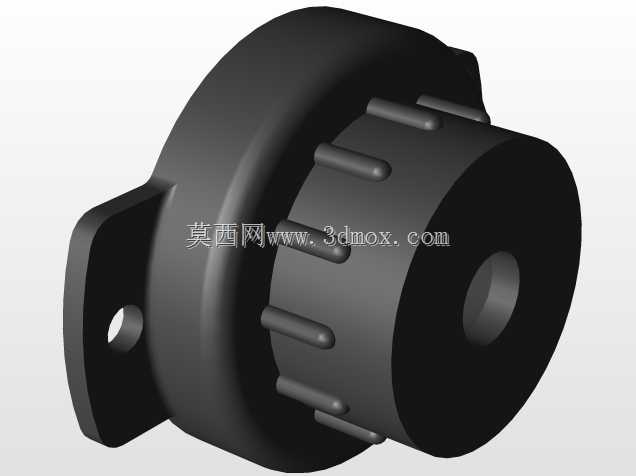

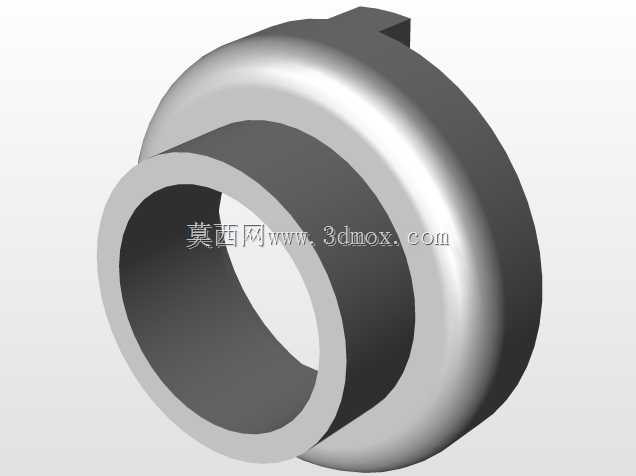

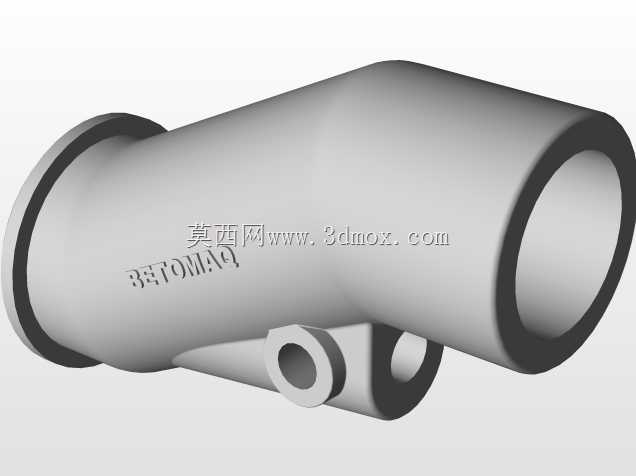

　　实时控制压缩空气的通断与流量大小，匹配不同喷涂距离下的出料冲击力，近距离作业时减小气流量避免砂浆冲散反弹，远距离作业时增大气流量保证砂浆有足够的附着力附着在作业面上。配套的三个不同规格的快换喷嘴，分别对应不同的砂浆出料口径，小口径喷嘴适用于薄层砂浆罩面、接缝填缝这类精细作业，大口径喷嘴适用于厚层找平、大面喷涂这类高效率作业场景，喷嘴采用法兰式快装结构，无需额外工具即可完成更换，作业过程中切换工况不需要耗费过多拆装时间。枪身尾部的管路连接端采用万向旋转接头设计，作业过程中输送管路不会因为枪身转动出现扭结、弯折堵料的问题，接头位置内置密封胶圈，可承受0.6-0.8MPa的砂浆输送压力，不会出现连接处漏浆、泄压的问题。从安装边界尺寸来看，

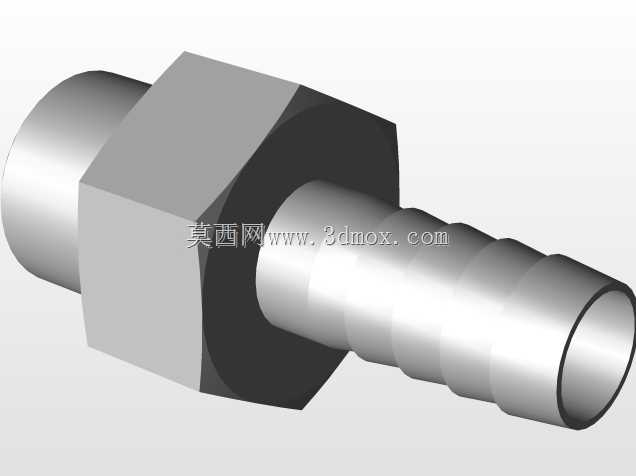

　　这款喷枪整体长度控制在420mm左右，枪身最大直径45mm，握持位置直径32mm，适配成年人手掌握持尺寸，长时间作业不易产生手部疲劳；配套的三个喷嘴安装法兰直径均为52mm，安装定位孔距38mm，可与同规格的通用喷枪喷嘴互换，不需要对枪身做额外改装即可替换使用。气路连接端采用标准8mm快插接口，可适配施工现场通用的压缩空气管路，不需要定制专用转接头。在结构强度设计上，枪身主体采用铝合金压铸成型，在保证整体结构强度的同时控制了整机重量，整机重量控制在1.2kg左右，单人手持长时间作业不会出现负重过大的问题；出料通道内壁做了光滑耐磨处理，减少砂浆流动过程中的阻力，同时降低砂浆中砂粒对内壁的磨损，延长机具的使用寿命。

　　扳机控制阀的阀芯采用硬质合金材质，可耐受砂浆颗粒的反复冲刷，不会出现短时间内阀芯磨损漏气、控制失灵的问题。实际作业过程中，这款喷枪可适配预拌干混砂浆、现场搅拌水泥砂浆、保温砂浆等不同类型的砂浆材料，只要砂浆的稠度控制在合理区间，不会出现堵管、出料不均的问题；针对阴阳角、门窗洞口侧边、管线槽填补这类普通抹浆工具难以处理的位置，更换小口径喷嘴后可精准控制出料范围，避免砂浆浪费同时提升作业精度。枪身附带的软管固定卡扣，可将输送气管与砂浆管并排固定在枪身侧面，避免作业过程中管路晃动干扰操作，同时减少管路接头位置的受力，降低管路脱落的风险。设计过程中针对常见的砂浆喷枪堵料问题，在出料嘴位置做了圆弧过渡处理，没有直角突变的流道结构，砂浆在流道内流动时不会出现死角积料，每次作业结束后只需要通入清水冲洗数秒，即可将流道内残留的砂浆冲洗干净，不需要拆解枪身进行清理，降低了日常维护的工作量。
