带胶套手柄搭扣式快速夹钳结构设计

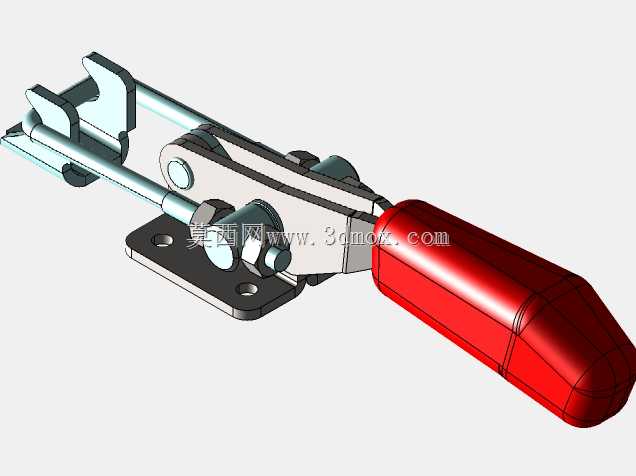

　　在工装夹具设计、非标自动化产线搭建、小型设备箱体锁附的场景里，这类带锁钩的搭扣式快速夹钳是出镜率极高的压紧执行元件，和常见的垂直式、水平式压头夹钳不同，它的压紧输出方向沿拉杆轴向延伸，不需要在被压紧件上方预留压头回转空间，特别适合用在设备检修门、工装治具侧压、薄壁件拼接定位这类侧向拉紧的工况里。从结构拆解来看，整个夹钳采用四连杆死点锁紧原理，手柄下压到最终位置时，连杆机构会越过力学死点，此时哪怕被压紧件存在轻微的振动、受力反冲，夹钳也不会自行松脱，只有主动扳动手柄施加反向解锁力，才能带动拉杆回退松开锁钩，这种自锁特性是它能在高频振动工况下长期使用的核心原因。夹钳的底座采用带安装孔的平板式结构，

　　两个沉头安装孔的孔距按照行业通用的安装边界设计，底座厚度足够承受额定拉紧力下的弯矩，不会因为长期受力出现底座翘曲变形；拉杆部分采用可调式螺纹结构，旋转拉杆可以调整锁钩和底座之间的有效拉紧距离，适配不同厚度的被连接件，调整范围覆盖常规工装的公差带，不需要额外加工垫片来补偿装配间隙。手柄部分包裹的红色绝缘胶套，一方面是增加操作时的摩擦力，避免手上沾有切削液、油污时扳动手柄打滑，另一方面胶套的圆弧造型贴合人手握持的轮廓，长时间反复操作也不会出现硌手的问题，同时胶套和金属手柄之间采用卡扣式固定，长期使用不会出现胶套移位、脱落的情况。锁钩部分的开口尺寸经过优化，既能保证和被连接件上的挂扣顺利对位，又不会因为开口过大导致锁紧后存在横向窜动间隙，

　　锁钩的受力面做了圆弧过渡，避免应力集中导致长期受力后出现裂纹，整个夹钳的金属部件都做了表面防锈处理，在车间潮湿、有少量切削液飞溅的环境里也不会轻易生锈卡滞。在实际选型使用时，需要先确认安装面的平面度，底座安装时要保证锁钩的受力方向和拉杆轴向完全重合，避免出现偏载导致拉杆弯曲变形；调整拉杆长度时要保证锁紧后手柄的扳动力在合适区间，既不能因为调得过紧导致扳动手柄需要施加过大的力，也不能调得过松导致锁紧后被连接件存在间隙，失去压紧定位的作用。这类夹钳常被用在焊接工装的工件定位、注塑机周边设备的安全门锁紧、检测治具的盖板快速压紧、物流周转箱的箱盖锁附等场景，相比螺栓压紧的方式，它的操作效率能提升数倍，不需要额外工具就能完成锁紧和松开动作，

　　而且每次锁紧的压紧力一致性更好，不会因为操作人员的力度差异导致压紧力波动。从建模的细节来看，整个夹钳的运动副配合间隙都按照实际加工公差做了预留，连杆之间的铰接轴和孔的配合间隙控制在合理范围，既保证扳动手柄时动作顺畅无卡滞，又不会因为间隙过大导致锁紧后存在旷量，胶套部分的曲面造型完全按照实物的握持弧度还原，安装孔的沉头深度、拉杆的螺纹长度、锁钩的倒角尺寸都和实物的安装边界完全匹配，直接导入装配体就可以用来做干涉检查、安装位置模拟，不需要再额外调整尺寸参数。在做产线布局设计时，要注意给手柄的扳动预留足够的操作空间，手柄扳动的全程不能和周边的管线、其他结构件发生干涉，尤其是在紧凑的工装内部使用时，要提前模拟手柄的开合行程，避免安装后出现无法完全扳到锁紧位置的问题。夹钳的受力件都采用了合适的金属材质，铰接位置的销轴经过热处理强化，长期反复开合也不会出现磨损松旷，整体结构没有易损的小零件，日常使用只需要定期在铰接位置滴少量润滑油，就能保证长期动作顺畅，维护成本极低。
