快装式带弹簧弹性锁销结构设计

　　在各类需要频繁拆装、快速定位的工装夹具、检测治具、小型设备模组以及户外便携器材的连接场景中，弹性锁销是替代传统螺纹紧固件、开口销的核心连接元件，相比需要工具拧动的螺栓或者需要额外卡簧限位的普通圆柱销，这类带一体式弹簧卡环的锁销能实现无工具快速插拔，大幅缩短工位切换、模组拆装的作业时间，在产线快速换模、户外装备快拆、检测治具定位等场景中能有效降低操作复杂度，减少辅助工装的携带需求。

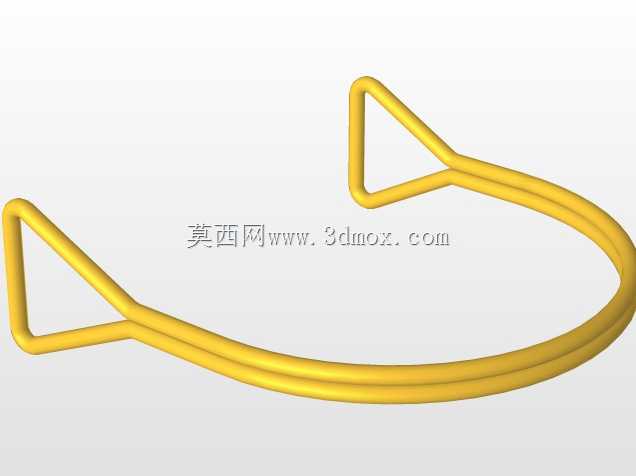

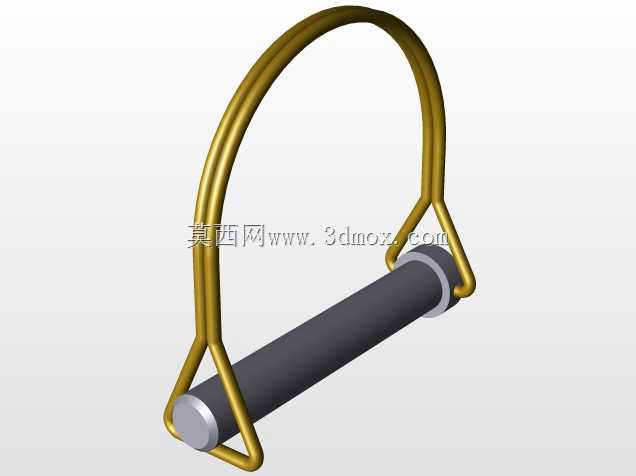

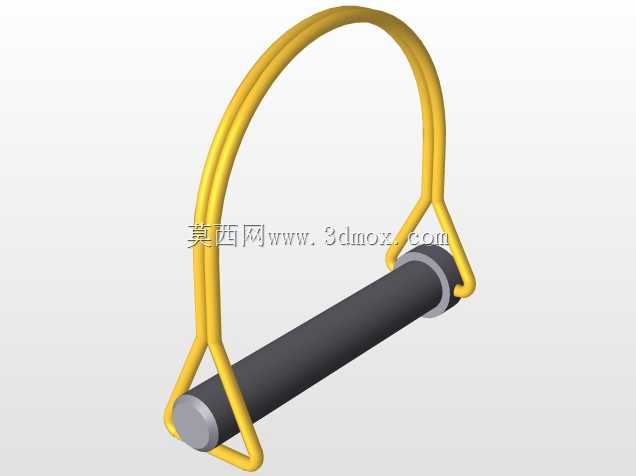

　　这款锁销的核心结构分为两个部分，主体是经过表面硬化处理的圆柱销杆，销杆一端做了倒角导向处理，方便插入对应的安装孔位，避免装配时销杆端面刮伤安装孔内壁，另一端加工有环形卡槽，用来配合一体式弯折成型的弹簧卡环。弹簧卡环采用弹性金属线材弯折成U型提手加两个卡脚的结构，两个卡脚刚好卡入销杆端部的环形卡槽内，自然状态下卡脚向内收拢卡在卡槽中，提手部分向上拱起形成握持位，当需要拔出锁销时，只需要捏压提手的两个侧边，卡脚就会向外张开脱离卡槽，此时直接向上提拉提手就能将整个销杆从安装孔中抽出，整个操作不需要额外工具，单手握持就能完成插拔动作。

　　从安装边界来看，这类锁销适配的安装孔为通孔结构，孔的公差带推荐采用H8到H9的间隙配合，既保证销杆能顺畅插入，又不会因为间隙过大导致连接定位出现窜动，销杆的有效插入长度需要根据被连接件的总叠厚来选定，保证插入后销杆端部能穿出被连接件至少2到3毫米，给弹簧卡环留出足够的卡接空间，避免卡环无法完全卡入卡槽导致锁销意外松脱。安装时需要注意被连接件的两个安装面要保持平行，避免销杆插入后承受额外的径向剪切弯矩，长期承受偏载会导致销杆出现弯曲变形，影响插拔顺畅度，甚至会导致弹簧卡环受力变形失去锁止能力。

　　设计这类锁销的时候，首先要考虑的是使用场景的载荷情况，如果是用于承受较大剪切力的结构连接，销杆需要选用中碳钢经过淬火回火处理，表面硬度达到HRC40以上，保证剪切强度满足工况要求，避免受冲击载荷时销杆被剪断；如果是用于轻载的定位场景，比如治具的定位、小型盖板的快拆，销杆可以选用不锈钢材质，兼顾防锈能力和轻量化需求。弹簧卡环的线材直径需要根据销杆直径匹配，销杆直径在6毫米以下时，卡环线材直径选用1到1.5毫米即可，销杆直径在6到12毫米区间时，卡环线材直径需要提升到2毫米左右，保证卡环有足够的弹性夹持力，不会因为日常使用中的磕碰导致卡环变形松脱。

　　在实际设备维护中，这类锁销不需要额外的润滑维护，因为卡环和销杆的卡槽之间是间隙配合，日常插拔过程中不会产生严重的磨损，如果使用环境存在大量粉尘、切削液，只需要定期清理卡槽内的积屑，避免积屑卡住卡脚导致卡环无法正常张开收拢即可。相比传统的带钢珠的快卸销，这种一体式弹簧卡环的锁销结构更简单，没有内置的小弹簧、钢珠等零散零件，在恶劣工况下不容易出现内部零件卡滞、脱落的问题，可靠性更高，制造成本也更低，适合在各类通用工业场景中批量使用。

　　在工装夹具的应用场景中，这类锁销常用来做快换压板的定位、夹具模组的快速锁紧，更换不同产品的夹具模组时，不需要拧动一排螺栓，只需要拔出几个锁销就能完成模组的拆卸更换，换模时间能缩短70%以上；在户外便携设备比如折叠货架、便携作业台的连接中，这类锁销不需要携带扳手等工具，操作人员徒手就能完成设备的展开和收纳，大幅提升户外作业的效率；在检测治具的设计中，这类锁销可以用来做检测模块的快速定位，更换不同检测件的定位模块时，插拔锁销就能完成模块切换，不需要重新校准定位精度，因为销杆和安装孔的配合间隙很小，重复定位精度可以控制在0.1毫米以内，满足大部分常规检测的精度需求。

　　需要注意的是，这类锁销不适合用于长期承受振动载荷的永久连接场景，因为持续的高频振动可能会导致弹簧卡环出现轻微的弹性形变，慢慢从卡槽中脱出，最终导致锁销脱落，如果要在有持续振动的设备上使用，需要额外在卡环的提手位置加一个防脱挂绳，将锁销和被连接件绑定在一起，即使卡环松脱，锁销也不会从安装孔中掉落造成安全隐患。另外在安装孔的设计上，孔口需要做0.5到1毫米的倒角，一方面方便销杆插入导向，另一方面也能避免孔口的锐边长期刮蹭销杆表面，导致销杆表面的防锈层被刮掉，出现锈蚀影响插拔顺畅度。
