带作业属具的轻型载货作业卡车结构

　　这款轮式作业车辆的三维结构，以轻型载货卡车底盘为承载基础，在常规货厢位置集成了专用作业属具，整体结构围绕城郊零散物料转运、小规模工程作业的实际场景搭建。日常应用中，这类车辆可适配老旧小区改造的建筑垃圾短驳、市政绿化的种植土转运、乡镇道路养护的废料收集等场景，相比大型工程车辆，它能灵活穿行于宽度有限的街巷、村道，无需额外办理复杂的城区通行手续，作业半径覆盖大型设备难以抵达的狭小作业区域。

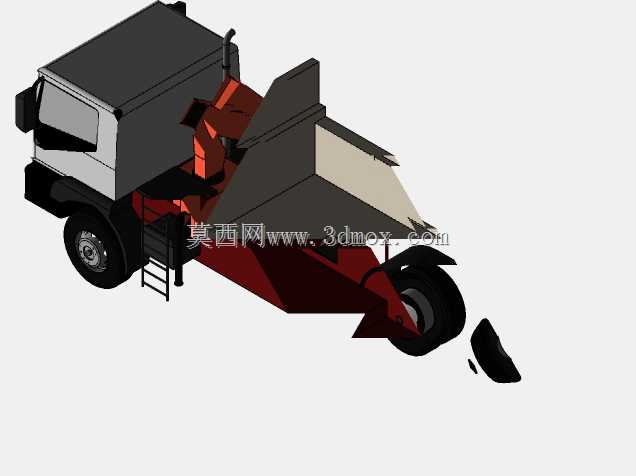

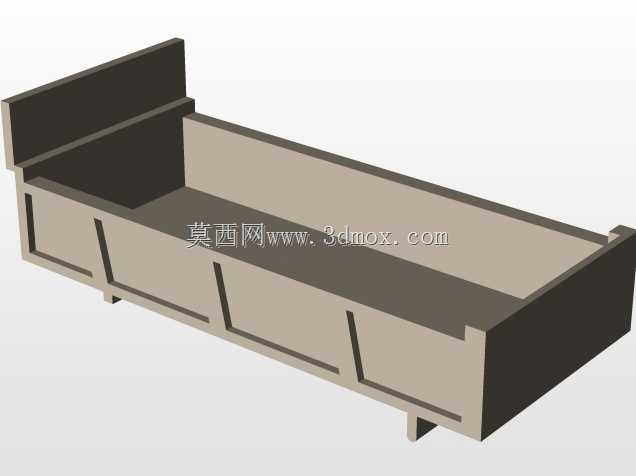

　　从功能特性来看，底盘部分保留了轻型卡车成熟的传动、转向与制动结构，驾驶室采用短头设计，在保证驾驶员前方视野的同时，压缩了整车纵向尺寸，提升狭窄区域的转向灵活性。后部集成的作业属具采用倾斜式料斗结构，料斗前缘做了斜切收口处理，作业时可直接贴近地面收拢散落物料，无需人工反复铲装归集；料斗与底盘之间设置了铰接翻转支点，配合举升结构可直接完成卸料动作，省去了额外配套装载设备的投入。料斗侧部延伸出的挡料板结构，可避免转运过程中物料洒落至路面，适配城区作业的环卫要求。

　　设计过程中，首先对原车底盘的承载边界做了校核，保留原车车架纵梁的安装孔位，作业属具的连接支架全部采用与原车孔位匹配的螺栓连接结构，无需对底盘纵梁做切割、焊接改动，既降低了改装成本，也避免了焊接应力对车架强度的影响。属具的重心位置经过反复调整，空载状态下整车前后轴荷分布控制在原厂设计的合理区间内，满载时后轴载荷不超过底盘额定承载上限，保证行驶过程中的制动稳定性与转向可靠性。料斗的举升铰点位置设置在底盘后部上方，举升过程中料斗的运动轨迹不会与驾驶室、后轮轮罩发生干涉，同时举升角度设计为48度，可保证粘稠类物料也能顺利滑落，无残留积料。

　　外形尺寸方面，整车总长度控制在5.8米以内，宽度保持原车2.1米的尺寸，高度在料斗平放状态下为2.5米，可顺利通过限高2.8米的城市下穿隧道、小区入口等限高区域。最小转弯半径与原车保持一致，为6.2米，在宽度3.5米的狭窄道路上可完成一次性掉头作业。安装边界上，作业属具的所有连接点均布置在车架纵梁的上平面与外侧立面，未占用底盘下方的传动轴、排气系统、制动管路的布置空间，后期维护保养时无需拆卸属具即可完成底盘常规检修；料斗的最低离地间隙在满载状态下为220毫米，可适配乡镇非铺装路面的通行需求，不会出现托底磕碰的情况。

　　细节结构上，驾驶室侧部加装了上下车扶手与踏步梯，方便操作人员频繁上下车查看物料装载情况；后轮轮罩上方设置了挡泥板延伸结构，避免作业过程中泥水飞溅至料斗铰接部位，降低铰接轴的磨损速率。料斗的耐磨衬板采用可更换设计，通过沉头螺栓固定在料斗底板与前缘接触物料的部位，磨损后可单独更换，无需整体更换料斗结构，降低长期使用的维护成本。整车的管线布置全部沿车架纵梁内侧走线，采用波纹管防护，固定卡箍间距控制在400毫米以内，避免行驶过程中管线晃动磨损，同时也远离排气系统的高温区域，防止管线老化失效。
