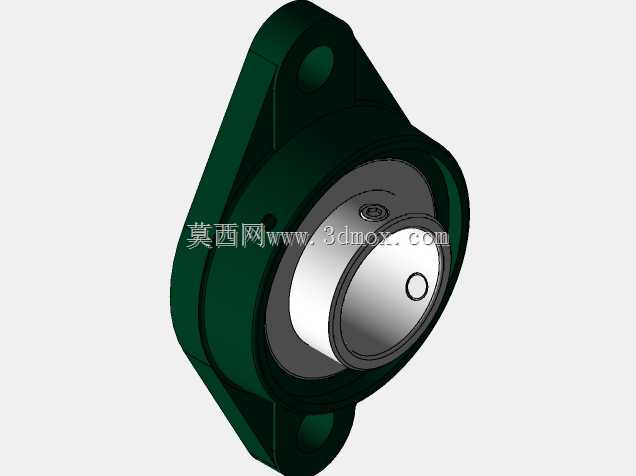

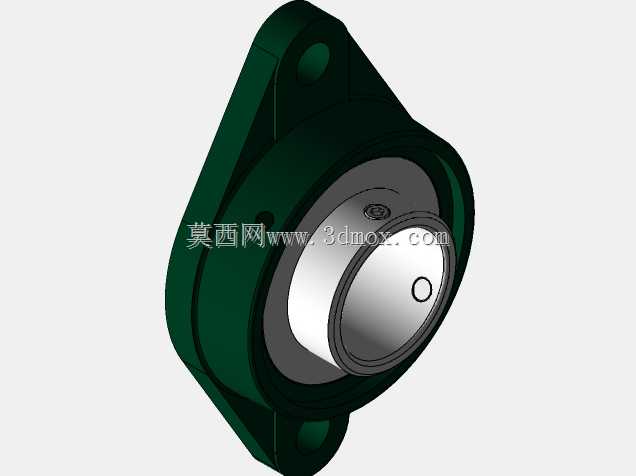

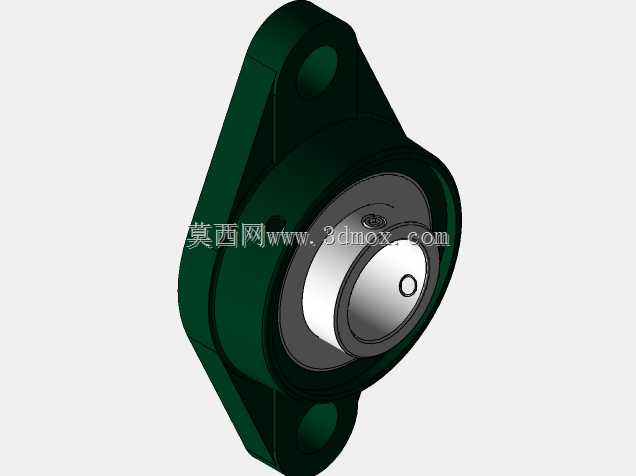

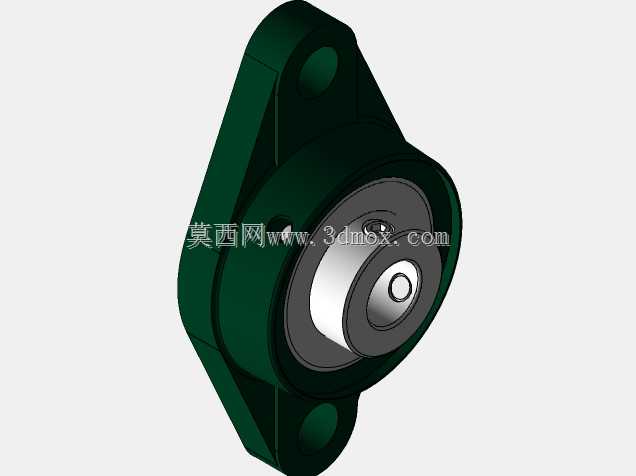

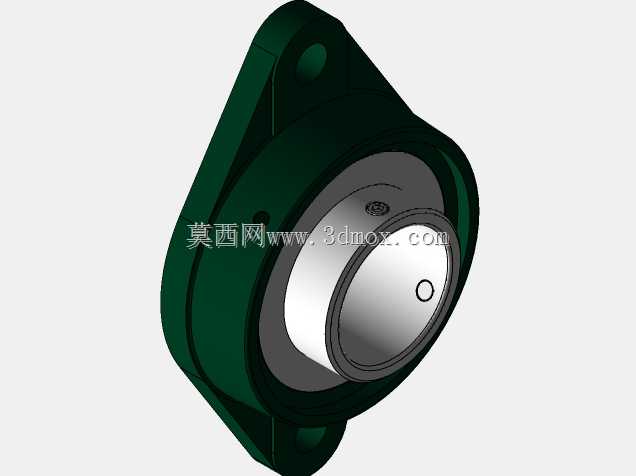

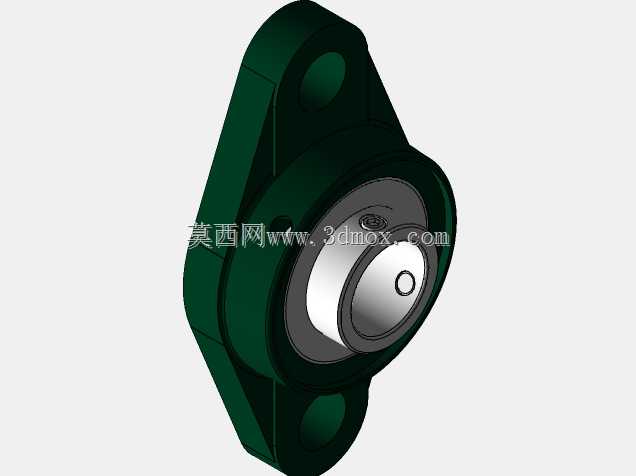

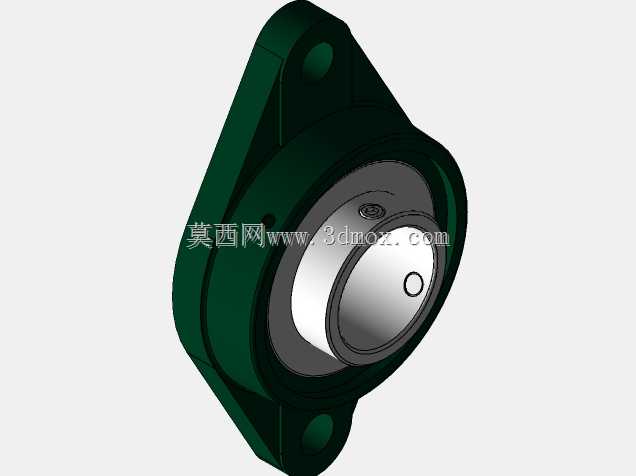

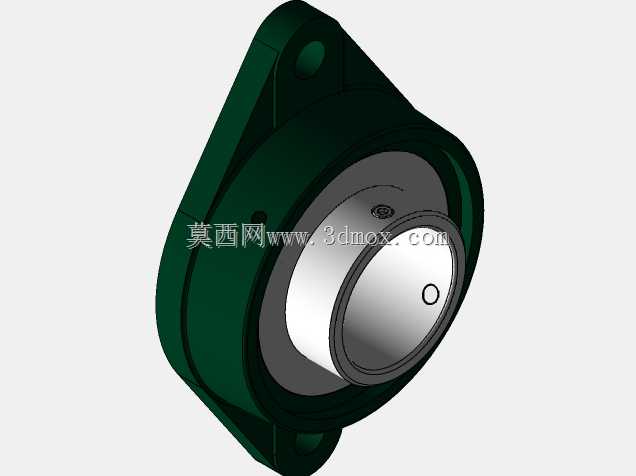

菱形法兰式带座外球面轴承结构

　　做输送线、轻工设备配套结构设计的工程师，大概率都接触过这类菱形法兰带座轴承，它不像立式座轴承需要预留底部安装的沉台空间，两个安装孔呈对角分布，直接贴装在设备侧壁、型材立面或者机架的安装板面上就能完成固定，在空间局促的侧边传动布局里，适配性比常规立式座高不少。这类轴承单元的核心作用是给旋转轴提供径向支撑，同时补偿轴加工、安装过程中产生的少量同轴度误差，外球面轴承的内圈可以相对外圈做小角度偏转，能抵消安装面不平整、轴加工轻微偏斜带来的附加载荷，避免轴承出现早期卡滞、磨损加剧的问题。从结构设计逻辑来看，铸造成型的轴承座承担载荷分散与安装定位的作用，座体的两个安装孔做了沉头设计，安装时内六角螺栓的头部可以完全沉入孔内，

　　不会突出座体表面剐蹭周边的传动部件或者操作人员，座体的轴承容纳腔做了精准的公差配合，和外球面轴承的外圈过盈压装后，能保证轴承外圈不会随轴转动，同时把轴传递来的径向载荷均匀分散到整个安装接触面，避免局部应力集中导致安装板变形。实际选型应用时，首先要确认轴的配合直径，匹配对应内径的轴承内圈，其次要核对两个安装孔的中心距，确保和设备安装板上的预制孔位完全对齐，不需要额外做扩孔或者移位调整；座体的整体外轮廓是带两个安装耳的菱形结构，突出的轴承外圈容纳部分的外径尺寸，要和周边的传动轮、机架筋条预留至少3mm以上的安全间隙，避免设备运行过程中出现运动干涉。这类带座轴承常用在食品输送线的辊筒支撑、小型包装机械的传动轴定位、

　　农用机具的旋转轴支撑场景，相比分体式的轴承座加轴承的组合，它是预装配完成的单元件，不需要现场做轴承与座的配合公差校准，安装时只需要把轴插入内圈，拧紧内圈上的紧定螺钉，再通过两个螺栓把座体固定在安装面上就能完成装配，能大幅缩短现场装配的工时。设计建模的时候，要注意区分安装孔的沉头深度，沉头深度要匹配对应规格内六角螺栓的头部高度，保证螺栓锁紧后头部不高出座体表面；轴承座的铸造圆角要做合理设置，避免尖角位置出现铸造应力集中，提升座体的抗冲击载荷能力；内圈的紧定螺钉孔位置要做清晰的结构表达，方便装配人员快速找到锁紧位置，同时要预留出紧定螺钉的操作空间，避免安装时扳手被座体结构挡住无法操作。另外，这类带座轴承的座体通常采用铸铁材质，

　　具备较好的刚性与减震性能，在有轻微冲击载荷的工况下也能稳定工作，外球面轴承本身自带密封结构，能阻挡大部分粉尘、碎屑进入轴承内部，在多尘的生产车间环境里，能有效延长轴承的维护周期，减少设备停机保养的频次。做三维建模的时候，要准确还原座体的曲面过渡结构，两个安装耳的位置要和轴承容纳腔做顺滑的筋条连接，保证载荷传递路径顺畅，轴承内圈的突出长度要符合实际产品的尺寸，避免轴插入后出现定位不准的问题，密封盖的结构也要做准确表达，方便后续做装配干涉检查的时候，确认密封件和周边部件没有摩擦。
