工业作业平台带爬梯门式支撑钢架结构

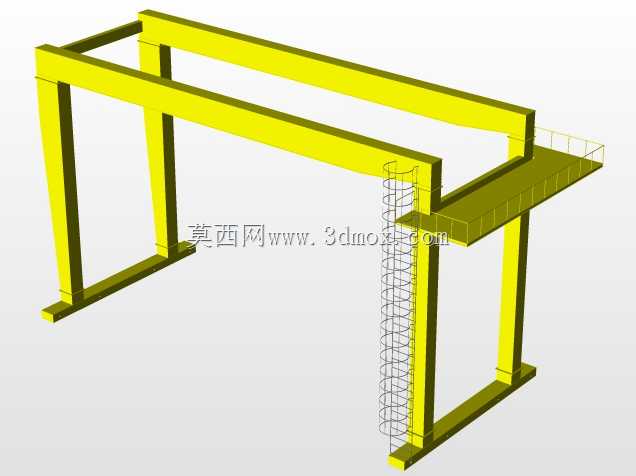

　　该门式支撑钢架结构主要面向厂区内跨区域物料转运、设备巡检通道搭建、重型管线跨路布设等场景使用，常见于生产车间跨工位通道、厂区管廊跨路段、大型设备周边检修作业区，可作为人员通行、轻型设备临时放置、管线排布支撑的承载结构，替代传统混凝土支撑结构，具备安装快、可拆解转运、适配性强的特点。整体采用双立柱三横梁的门式框架布局，主受力构件选用H型钢焊接成型，底部设置通长接地底梁，通过膨胀螺栓与硬化混凝土地面固定，单根立柱截面尺寸适配常规10吨级动载承载需求，横梁跨度可根据实际跨距需求调整，当前模型的横梁跨度适配6米以内的跨路场景，立柱高度适配4.5米以内的净空需求，安装时需保证两侧底梁的水平度偏差不超过千分之二，

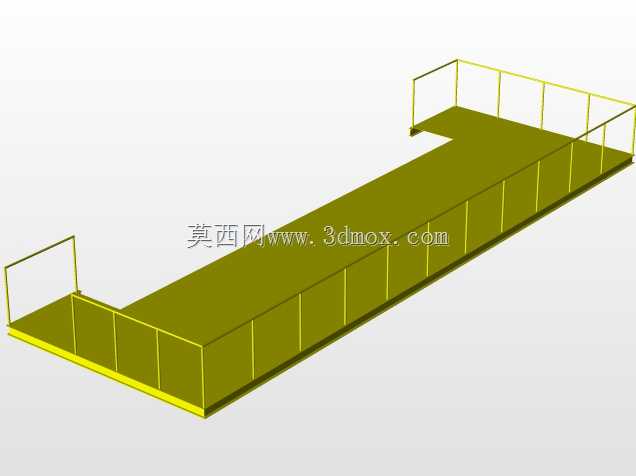

　　立柱垂直度偏差不超过千分之一点五，避免长期受力出现结构形变。结构右侧延伸出的悬挑作业平台，采用花纹钢板作为台面铺装，周边设置1.2米高的防护栏杆，栏杆底部设置10厘米高的挡脚板，防止工具、物料从平台边缘坠落，平台额定承载为每平方米200公斤，可满足2-3名检修人员同时站立作业，也可临时放置轻型检修工具与备件。配套的直爬梯设置在悬挑平台下方，爬梯外侧设置全封闭护笼，护笼的竖向立杆间距不超过30厘米，横向箍圈间距不超过80厘米，符合工业作业爬梯的安全防护要求，爬梯踏棍采用直径20毫米的圆钢弯折成型，踏棍间距控制在30厘米，人员攀爬时脚步受力均匀，爬梯底部距离地面预留15厘米的间隙，避免地面杂物堆积影响爬梯正常使用。

　　设计过程中优先考虑结构的受力合理性，所有梁柱连接节点采用加劲板焊接加固，节点处的焊缝高度不低于较薄构件厚度的0.7倍，悬挑平台与主横梁的连接位置额外设置斜向支撑，将平台的竖向载荷直接传导至主立柱，减少横梁的局部弯矩。整体结构的表面处理采用环氧富锌底漆加聚氨酯面漆的双层涂装，涂层总厚度不低于120微米，可适应常规室内生产车间、室外非强腐蚀厂区环境的使用需求，若用于沿海高盐雾区域，可将涂装调整为热镀锌加氟碳面漆的工艺，提升结构的抗腐蚀能力。安装边界方面，结构安装区域的地面需做硬化处理，混凝土强度不低于C30，厚度不低于20厘米，两侧立柱的安装位置需避开地下管线、电缆沟等隐蔽设施，结构上方的净空需预留至少50厘米的安全距离，避开高压线缆、

　　overhead管线等障碍物。结构拆解后所有构件长度不超过7米，宽度不超过0.8米，可通过普通货运车辆转运，现场安装仅需配备汽车吊、电焊机、扭矩扳手等常规设备，单组结构的安装周期可控制在1个工作日内，相比传统混凝土结构大幅缩短施工周期，且后续厂区布局调整时可拆解后重新组装使用，减少重复建设成本。在实际选型应用时，可根据实际跨距、承载需求调整构件的截面规格，若跨距超过8米，可在横梁中间增设辅助立柱，若承载需求提升，可将主构件替换为更大截面的H型钢，同时对应调整节点加劲板的厚度与焊缝参数，保证结构整体受力均匀。
