老式卧式塑料注射成型设备结构

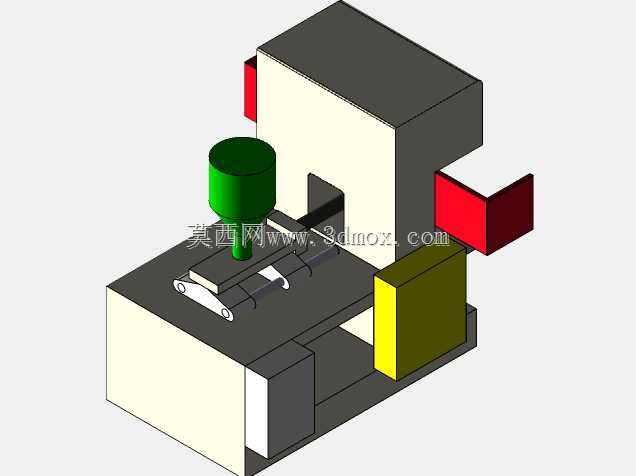

　　这套老式塑料注射机的三维结构，还原了传统柱塞式注塑设备的典型布局，在小型塑料制品加工的街边作坊、教学实训场景中曾有广泛应用，很多早期的民用塑料配件、日用塑料杂件都是依靠这类设备完成成型加工。从结构布局来看，设备采用卧式排布，机身下部为整体焊接的箱式基座，承担所有功能部件的承载作用，基座内部预留了液压管路、电气线路的排布空间，同时兼顾设备运行时的配重稳定，避免高速注射过程中出现机身晃动偏移。基座上方靠前位置为合模区域，配套的两板模安装位预留了标准的模具装夹螺孔，可适配小尺寸的注塑模具，合模行程适配单分型面的简易模具，能够满足百克级以内塑料件的成型锁模需求，合模侧的红色防护挡板为可拆卸结构，日常换模、清理料把时可快速拆卸，

　　生产时安装到位可防止熔融料喷溅伤及操作人员。设备上部靠后位置为注射单元的主体机架，上方设置的绿色锥底料斗为原料暂存部件，锥底结构可依靠重力让颗粒原料持续落入下方的料筒内，避免粒料架桥断料，料筒外部包覆有加热圈的安装位，可将落入的塑料颗粒加热至熔融状态，配套的柱塞推送结构可将熔融塑料以设定压力注入前端合模后的模具型腔中。料筒侧方的黄色箱体为加热控制单元的安装位，内部可放置温控模块、加热继电器等电气元件，位置靠近料筒可缩短加热线路的排布长度，减少线路损耗同时方便检修温控部件。设备前端的输送结构为简易的接件传送带，开模后脱落的成型件可直接落到传送带上，输送到设备侧边的集料箱内，减少操作人员取件的往返动作，适配小批量连续生产的作业节奏。

　　从安装边界来看，设备整体占地为长方形布局，操作侧预留足够的换模、操作空间即可，不需要额外的深挖地基，放置在硬化的车间地面上调整水平即可投入使用，机身高度适配成年人站立操作的 ergonomic 需求，操作面板位置设置在机身侧方，操作人员站在操作位即可完成参数调整、合模注射的全部操作。这类老式注塑设备虽然控制精度、注射效率不如现代伺服注塑机，但结构简单、维护成本低，对加工原料的适应性强，在小批量塑料样件加工、教学演示注塑原理的场景中仍有独特的应用价值，建模过程中还原了各个部件的装配关系，可直接用于结构演示、原理教学的三维素材，也可作为老式工业设备数字化存档的基础模型，各个功能部件的拆分清晰，可单独导出用于局部结构的参考设计。
