DIN3760A型固定器环形限位结构

　　在各类旋转轴系、传动组件的装配场景中，这类符合DIN3760标准的A型固定器是轴端定位、轴向窜动限制环节里极易被忽略但作用关键的小尺寸零件，很多刚入行的结构设计人员在做轴系排布时，往往只关注轴承、联轴器这类核心传动件的选型，却忽略轴向定位的小零件公差匹配，最后装配时出现轴系窜动超差、密封件偏磨的问题，反而要花数倍时间返工调整。从实际应用场景来看，这类固定器常被用在中小型电机输出轴、泵类传动轴、仪器仪表的精密转轴上，配合轴肩、孔用挡圈或者锁紧螺母使用，主要承担轴向位置限定、辅助承载轴向小载荷的作用，和普通平垫圈不同的是，它的厚度公差控制更严格，内孔与轴的配合间隙控制在H7/h6的区间内，不会出现普通垫圈装配后偏斜、

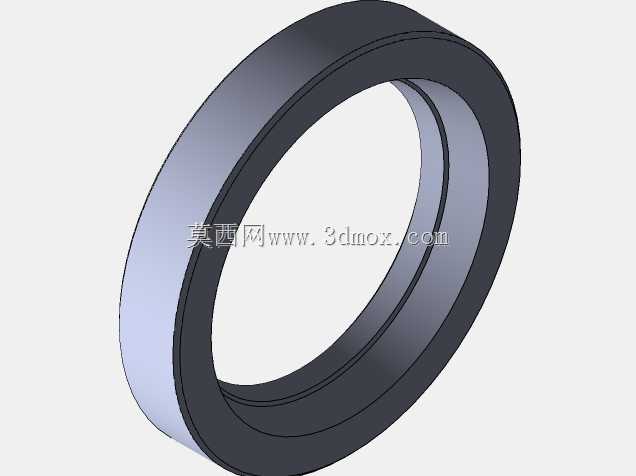

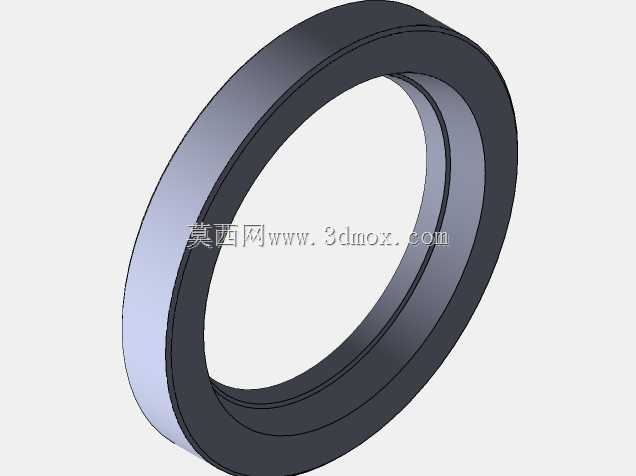

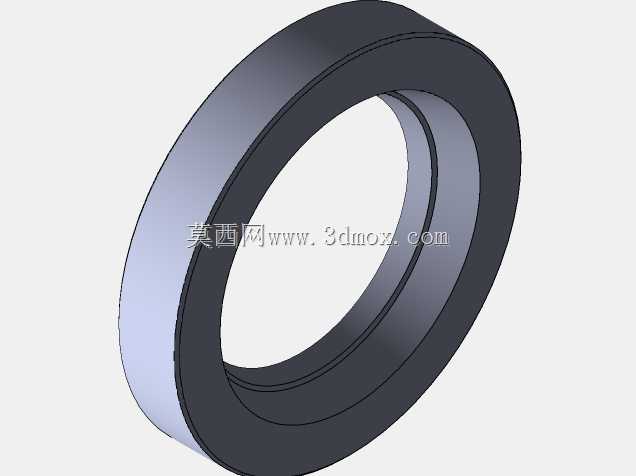

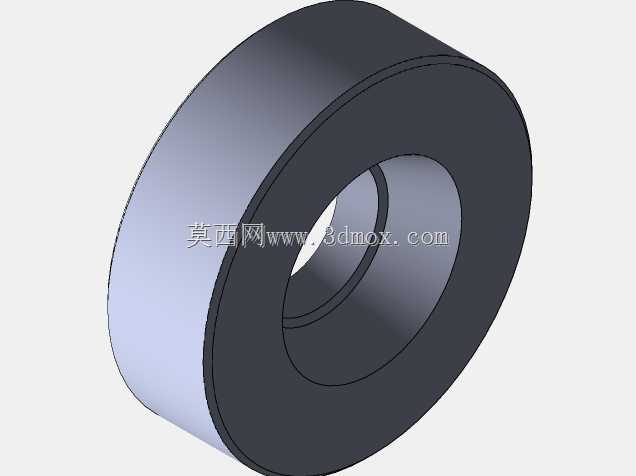

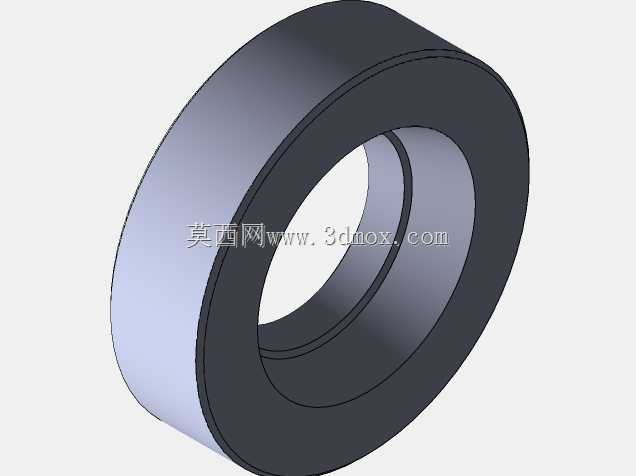

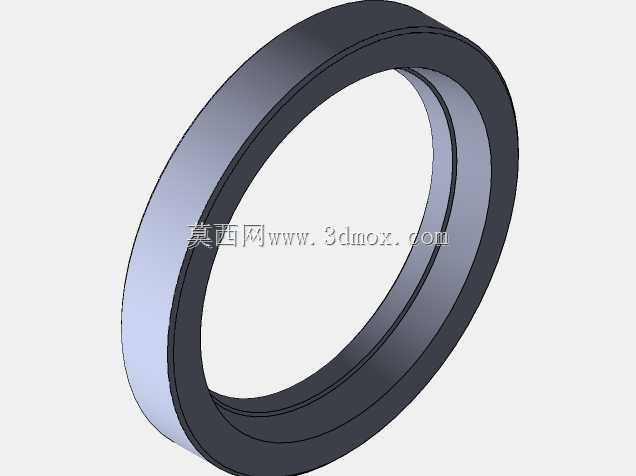

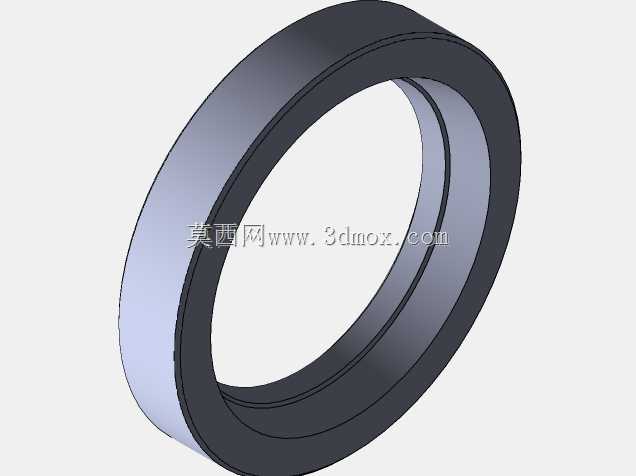

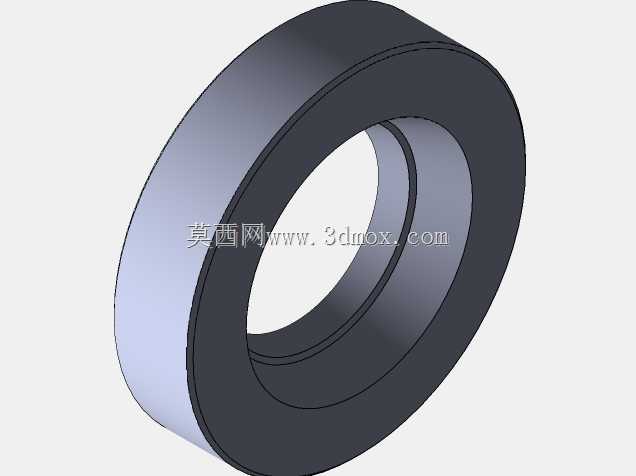

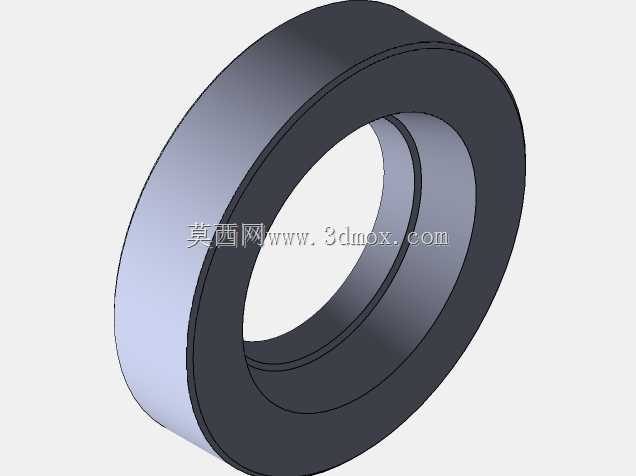

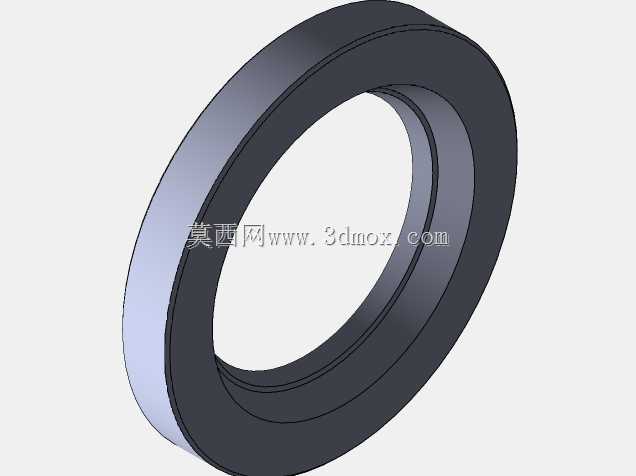

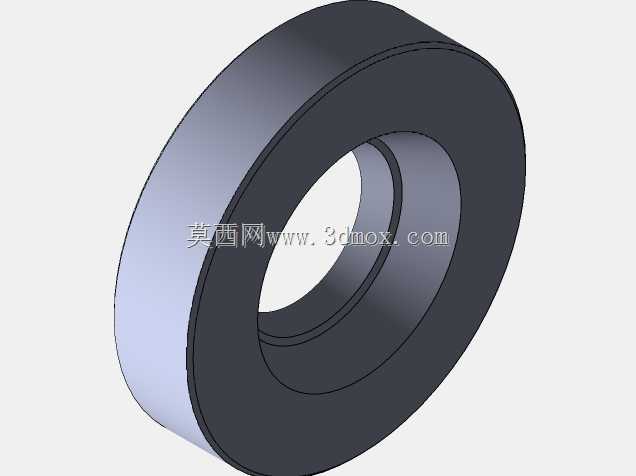

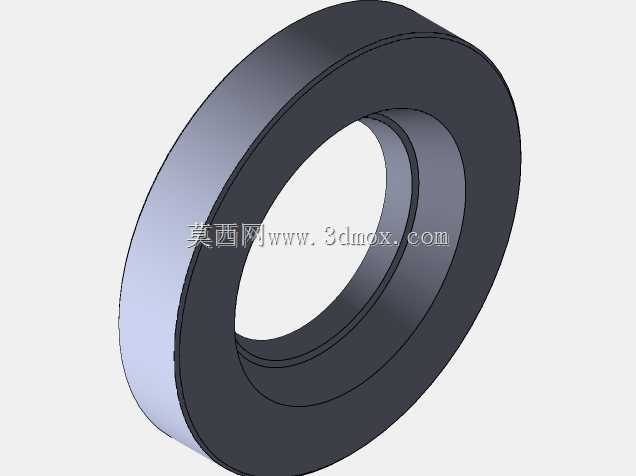

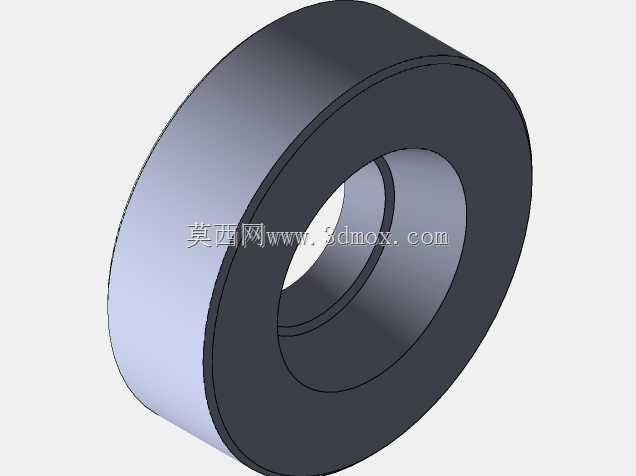

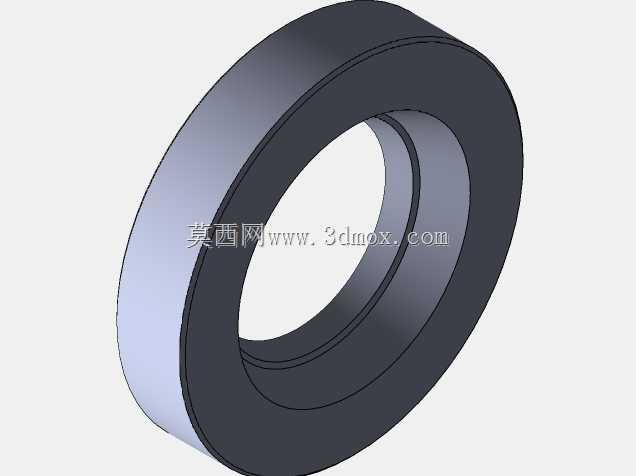

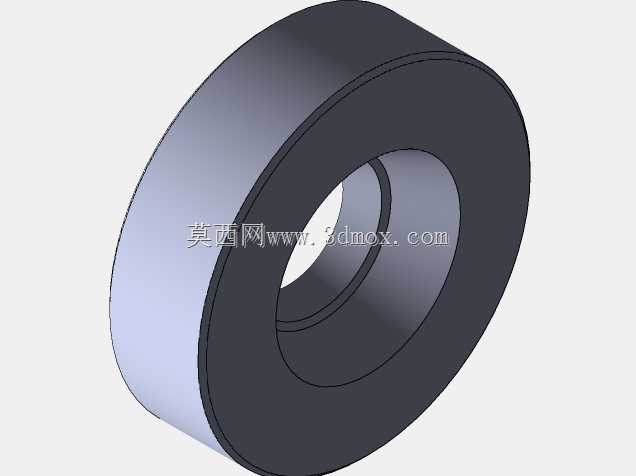

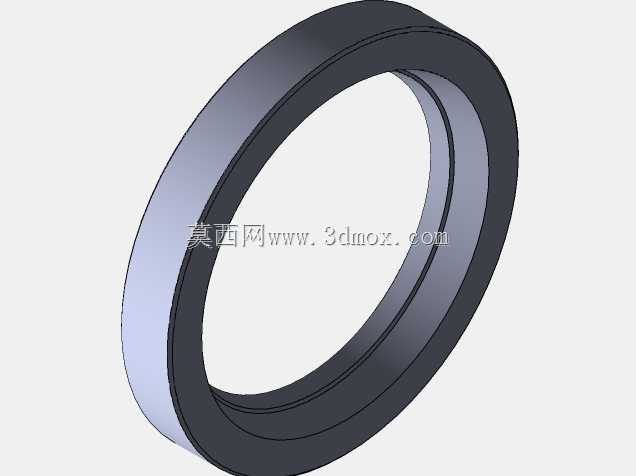

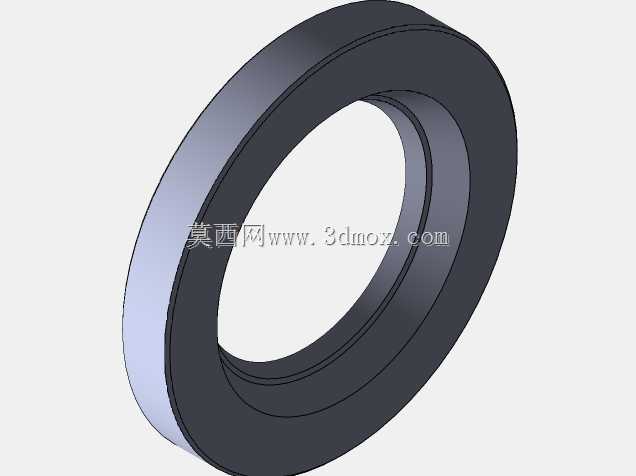

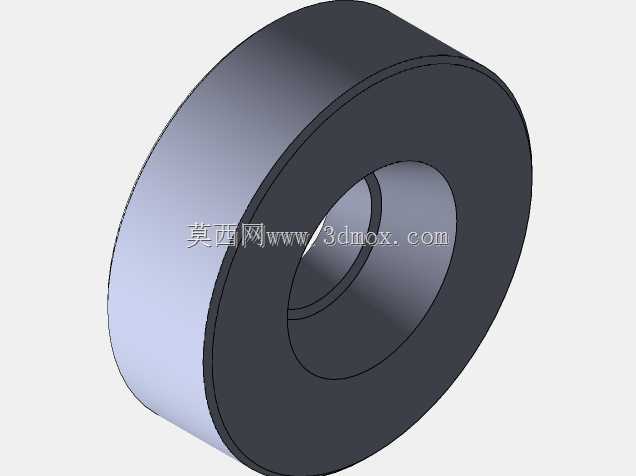

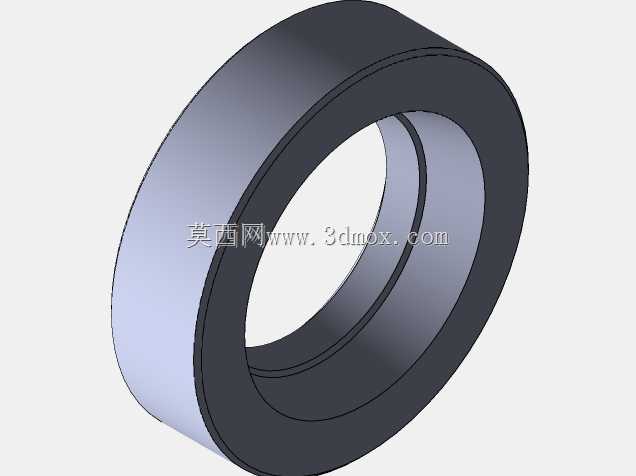

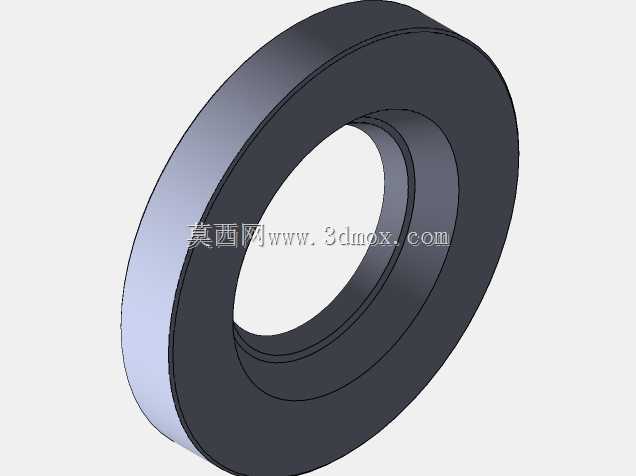

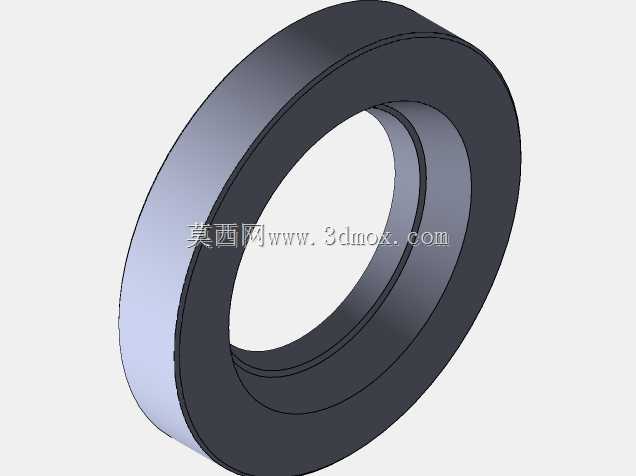

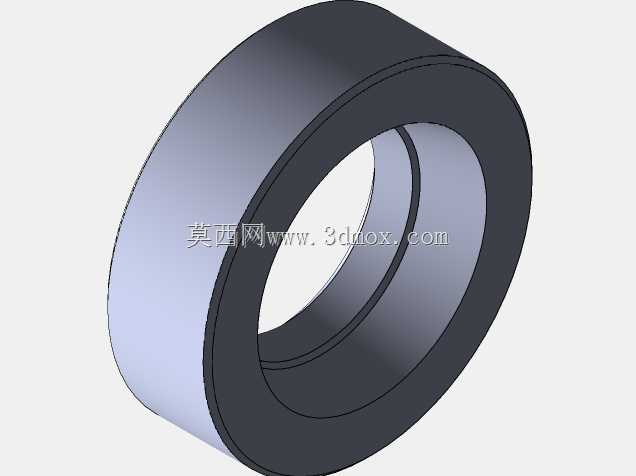

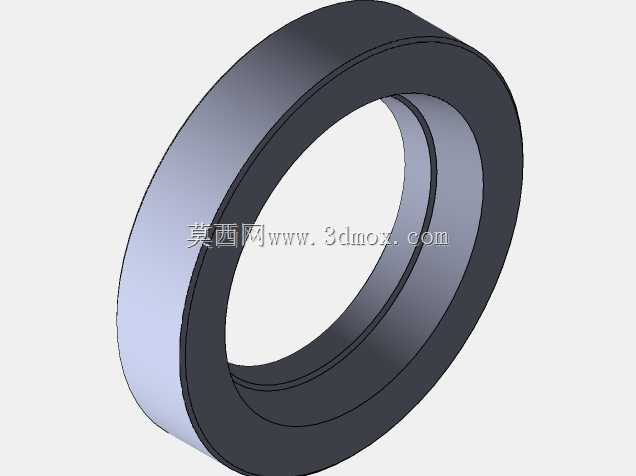

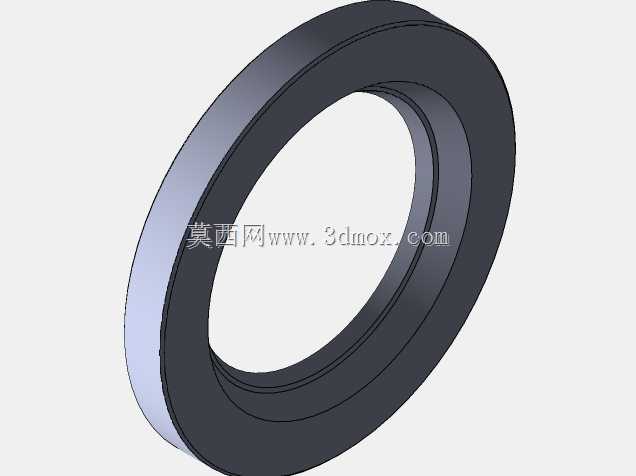

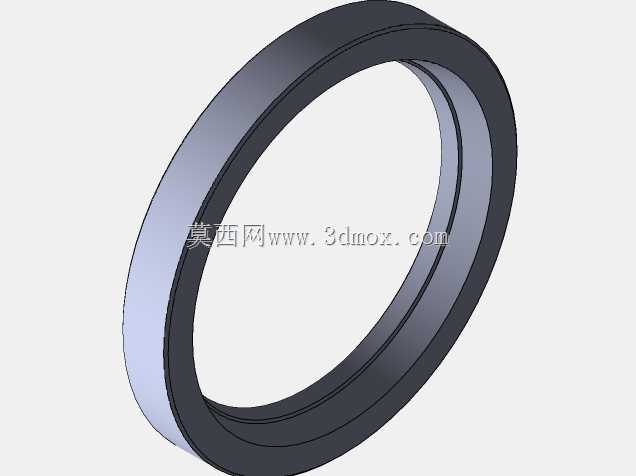

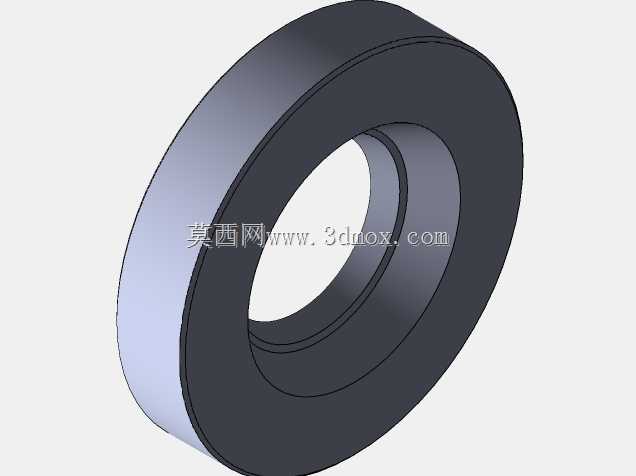

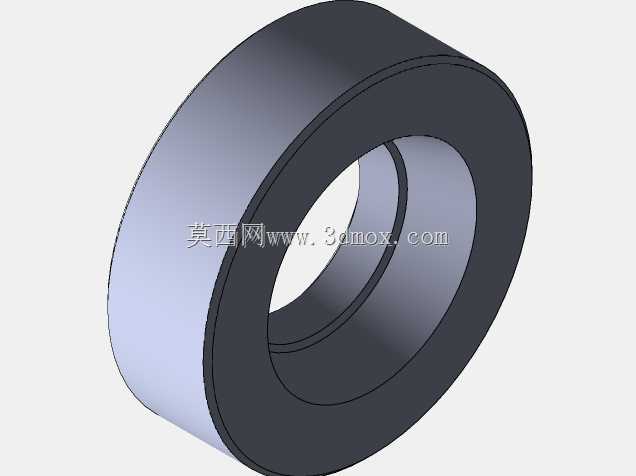

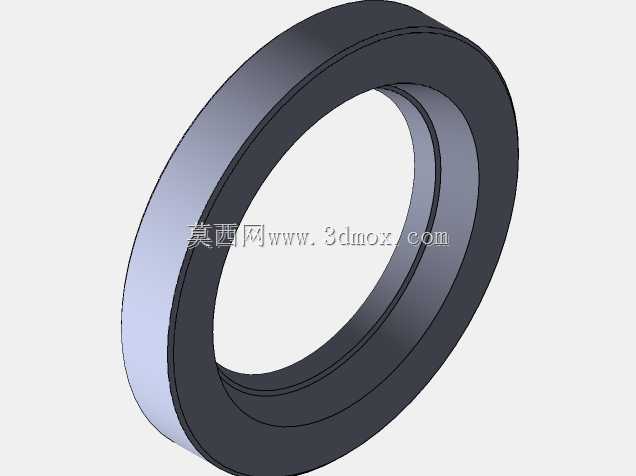

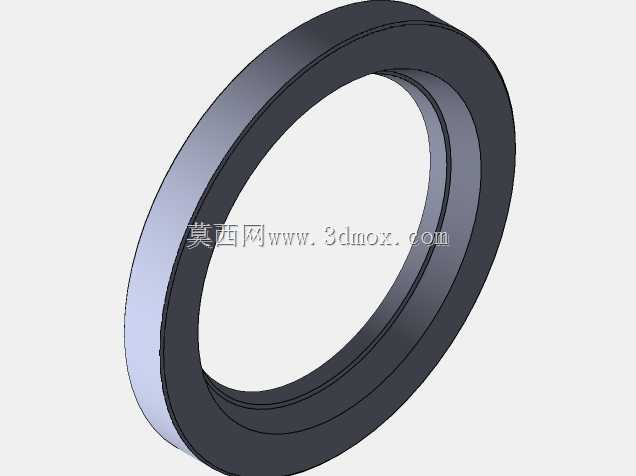

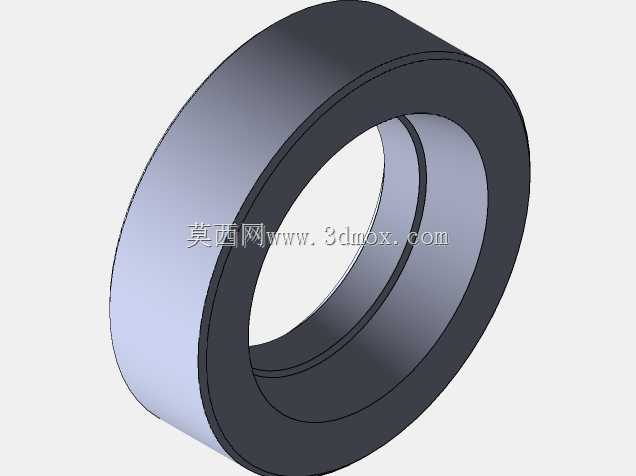

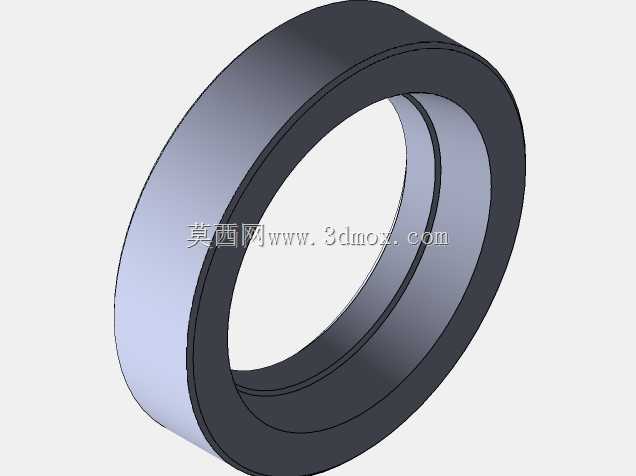

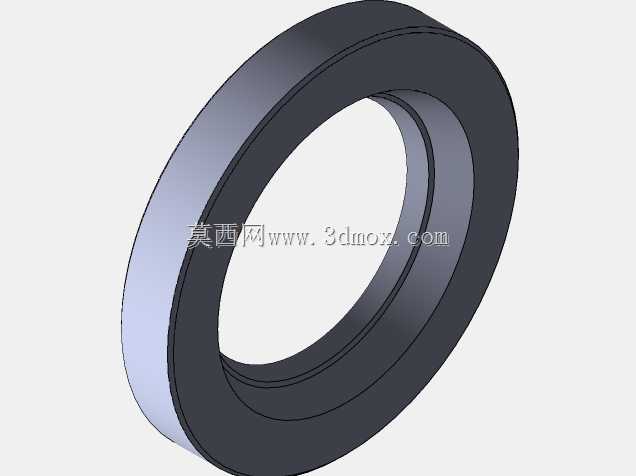

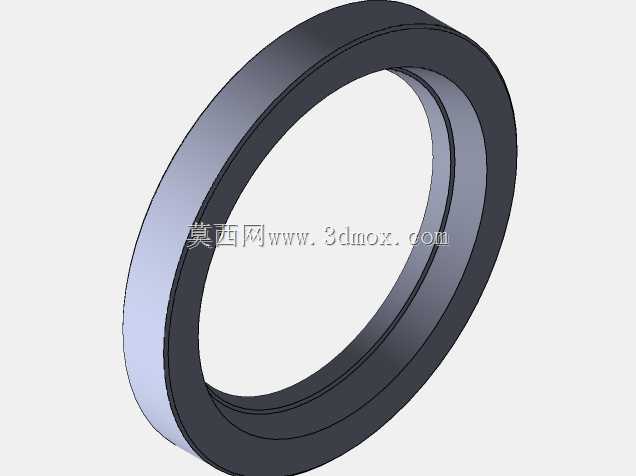

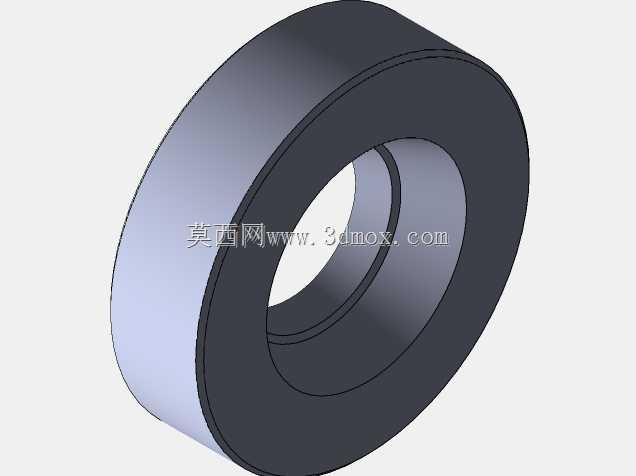

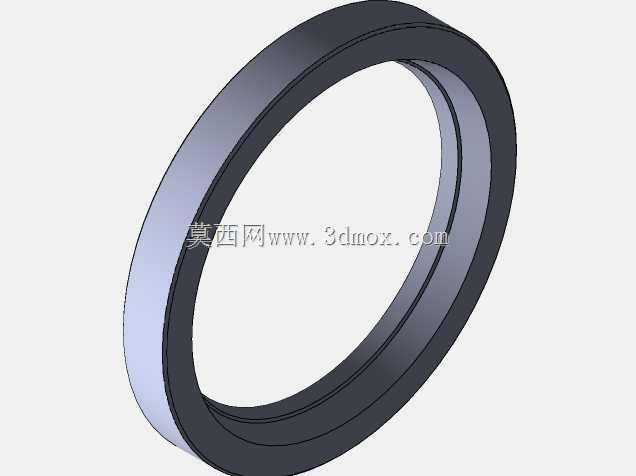

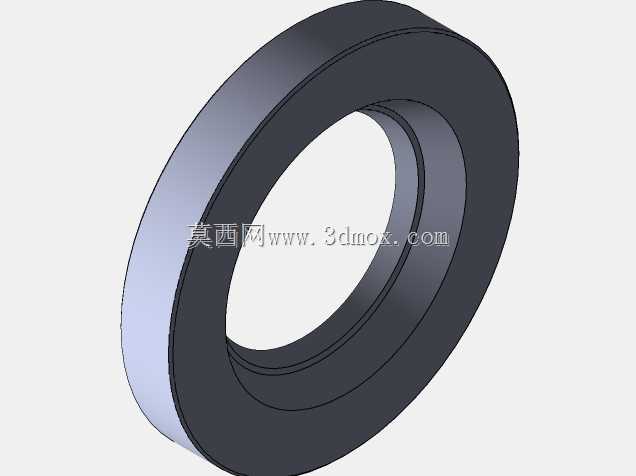

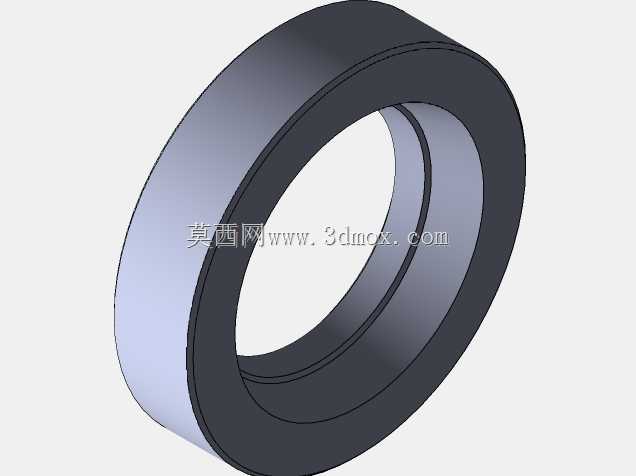

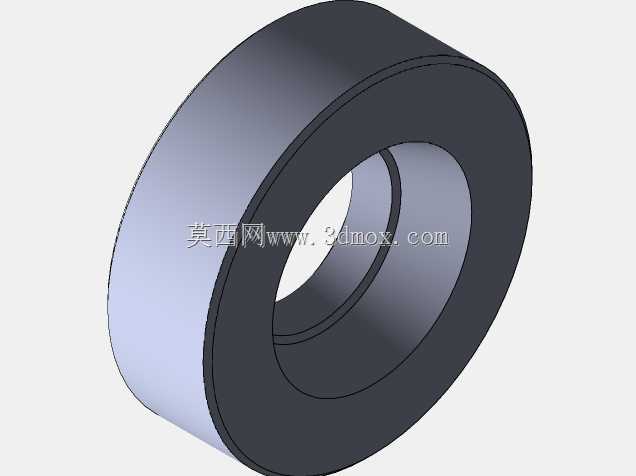

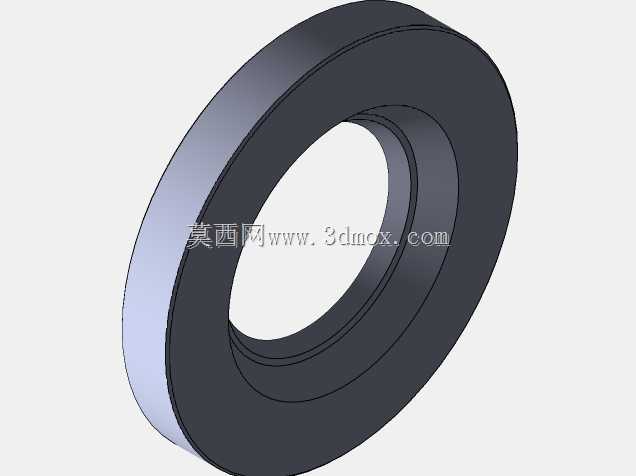

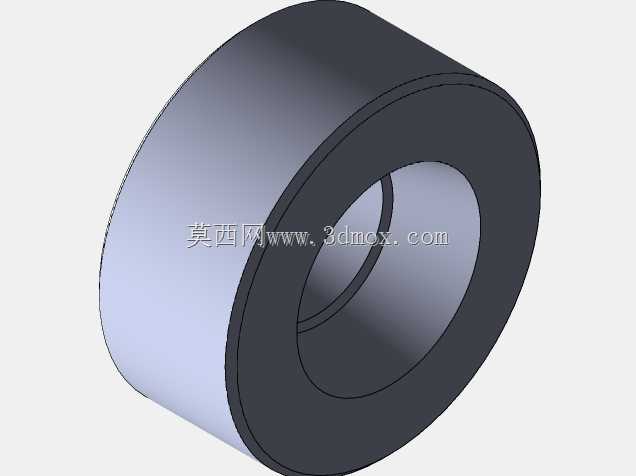

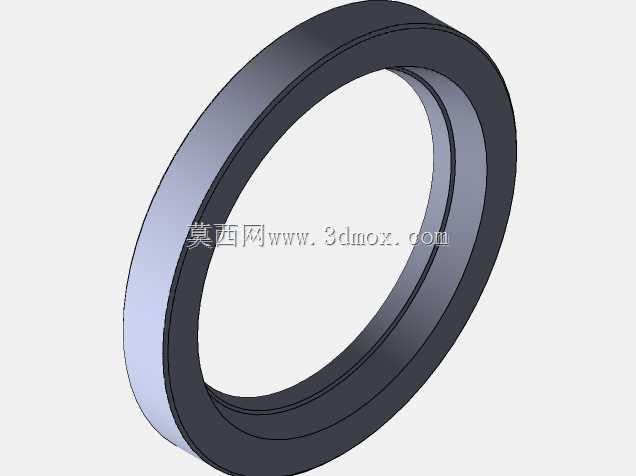

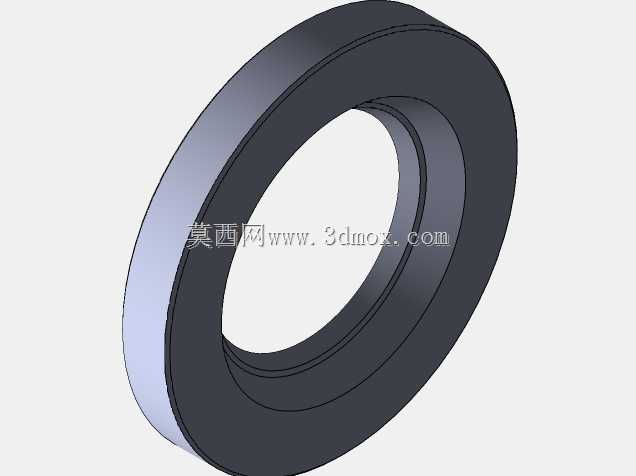

　　随轴转动蹭到端盖的问题。从结构设计思路来看，这个零件采用等截面环形结构，没有多余的异形凸起，一方面是为了适配DIN标准规定的安装尺寸边界，方便不同厂家的同标准零件直接互换，不用针对安装位做二次修改；另一方面，对称的环形结构在承受轴向载荷时应力分布更均匀，不会出现局部应力集中导致的压溃变形，哪怕是在有轻微振动的工况下，也能保持定位精度不出现偏移。外形尺寸上，它的内孔尺寸适配对应直径的公制轴径，外径比配套的轴承内圈外径略小2-3mm，厚度根据轴径大小从2mm到8mm不等，安装时不需要额外加工特殊的卡槽，直接套在轴上抵靠轴肩或者轴承内圈端面，外侧用锁紧件压紧即可，安装边界要求很低，哪怕是空间狭小的仪器仪表内部传动位，也能顺利装入，

　　不会和周边的密封件、壳体壁发生干涉。很多维修场景里，设备出现轴端漏油、轴承跑内圈的问题，拆开后往往发现是原来的定位垫圈变形、厚度磨损超差，导致轴承内圈出现轴向窜动，这时候更换同标准的A型固定器，就能快速恢复轴系的定位精度，不需要更换整套轴承组件，能大幅降低维修的物料成本和停机时间。做三维建模的时候，这个零件的建模逻辑并不复杂，重点是要严格匹配DIN3760标准里的尺寸公差，尤其是两端面的平行度公差要控制在0.02mm以内，内孔和外圆的同轴度公差不超过0.015mm，不然生成工程图投产后，零件装配时会出现端面压不实、内孔卡轴的问题。另外要注意的是，这类固定器的两端面都做了极小的倒角处理，不是尖锐的直角，一方面是装配时能顺利导入轴径，

　　不会刮伤轴表面的加工面，另一方面也能去除机加工产生的毛刺，避免装配时毛刺脱落进入轴承内部造成磨损。在做整机装配的干涉检查时，要重点确认固定器的外径和周边壳体、密封件的间隙，至少留0.5mm以上的安全间隙，避免设备运行时因为轴的轻微挠曲，导致固定器外圆蹭到静止的壳体部件，产生额外的摩擦损耗和异响。和市面上常见的轴用弹性挡圈相比，这种实心环形固定器的轴向承载能力更强，不会因为挡圈卡槽的加工误差出现挡圈脱出的问题，在有一定轴向冲击载荷的工况下，可靠性要比弹性挡圈高很多，当然它的安装需要轴端有足够的锁紧空间，不适合那种轴端没有锁紧结构、完全靠卡槽定位的紧凑安装场景。在材料选择上，这类零件一般采用中碳钢经调质处理，表面硬度控制在HRC28-32之间，既有足够的强度承受轴向压紧力，又有一定的韧性，不会在受冲击时出现脆裂，部分有防腐要求的工况下，也会采用不锈钢材质制作，表面做钝化处理，避免潮湿环境下生锈卡滞在轴上。
