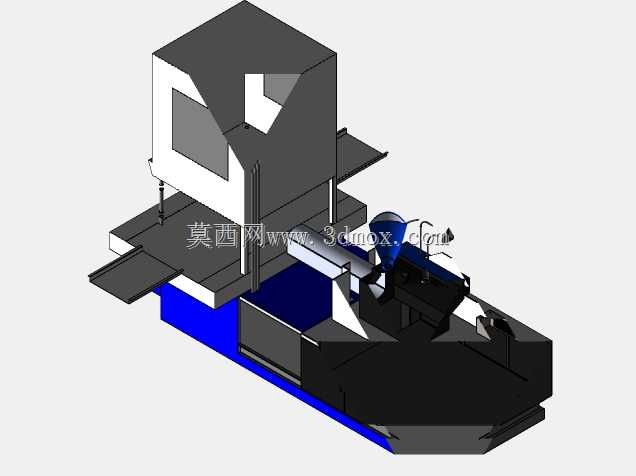

带台式振荡器的聚合物注射装置结构

　　在高分子材料试样制备、小批量聚合物改性实验以及精密传感元件封装注胶场景中，这类集成台式振荡器的聚合物注射装置是实验室与小试产线的核心作业单元，区别于量产线大型注塑设备，该装置更侧重小剂量高精度注料、物料预混均质的一体化作业，适配多品类小批量聚合物原料的注射成型需求。从结构布局来看，装置采用上下分层的机架设计，上层为注射执行单元，集成料筒加热模块、注射推杆驱动组件与定位导向结构，可实现聚合物熔体的定量推送，注射头位置预留多规格接口，可根据不同粘度的聚合物原料更换适配喷嘴，满足从低粘度流体状聚合物到高粘度糊状预聚体的注射需求。下层集成的台式振荡器并非独立外置部件，而是与注射工位做了刚性衔接，振荡台面直接承载注射模具，

　　在注射过程中可通过设定振荡频率与振幅，带动模具产生规律性小幅振动，一方面可以排出聚合物熔体填充模腔时裹挟的气泡，避免成型试样出现气孔、缺料缺陷，另一方面可以促进填充过程中聚合物分子链的取向均匀性，提升成型后试样的力学性能一致性，这一设计在填充改性聚合物、导电聚合物传感元件封装场景中尤为实用，能够有效降低填料团聚导致的性能离散问题。设计阶段针对安装边界做了充分考量，装置底部采用整板式机座，机座底面预留四个可调式支撑脚，可在不平整的实验台面上完成水平调平，调平行程单脚可达15mm，适配多数实验室标准操作台的安装条件；整机横向宽度控制在800mm以内，纵向深度不超过700mm，无需额外预留过大的安装空间，可直接放置于标准实验台面上使用，

　　设备后侧预留电源接口与控制信号接口，接线位置距离台面高度为120mm，可适配实验室常规墙面插座布局，无需额外改造供电线路。功能层面，注射单元的行程限位做了双重冗余设计，既有机械硬限位块防止注射推杆超程损坏料筒，也有位置传感元件实时反馈推杆位置，可实现注射剂量的精准控制，最小注射剂量可控制在0.1ml级别，满足微型传感元件封装时的微量注胶需求；台式振荡器的振荡参数可独立调节，频率调节范围覆盖0-50Hz，振幅可在0-2mm区间内无级调整，操作人员可根据不同聚合物原料的粘度、填充比例调整振荡参数，在注射高填充量的聚合物基传感材料时，适当提高振荡频率可有效降低熔体流动阻力，提升模腔填充饱满度。从结构刚性设计来看，

　　注射单元的导向柱采用镀铬硬轴搭配线性轴承的组合，导向精度可达0.02mm，可保证注射过程中推杆与料筒的同轴度，避免偏磨导致的漏料问题；振荡器与机座之间采用阻尼减震垫连接，可将振荡产生的震动传导控制在机座范围内，避免震动传递至实验台面对其他精密检测设备造成干扰。在实际应用场景中，该装置可用于聚合物基压力传感器、温度传感器的封装注胶作业，也可用于高分子材料性能测试用标准试样的小批量制备，相较于传统的手动注射加外置振荡器的作业模式，一体化结构省去了模具转移的步骤，可在注射完成后直接启动振荡排气，减少物料在转移过程中的温度流失与提前固化问题，作业效率可提升40%以上，同时也避免了模具转移过程中出现的溢料、定位偏移等问题。设备的操作面板布置在装置前侧的斜面上，操作人员站立或坐姿操作时均可清晰观察参数显示，操作按键的布局按照作业流程顺序排布，从参数设定、注射启动到振荡启停的操作逻辑符合常规作业习惯，降低操作人员的学习成本。料筒位置设计了快拆结构，无需专用工具即可完成料筒的拆卸与清理，在更换不同品类聚合物原料时，可快速完成料筒清洁，避免不同原料交叉污染影响试样性能，这一设计对于需要频繁更换原料配方的实验室场景而言，可大幅减少设备清理的辅助作业时间。
