多布拉迪萨铰接式连接铰链结构

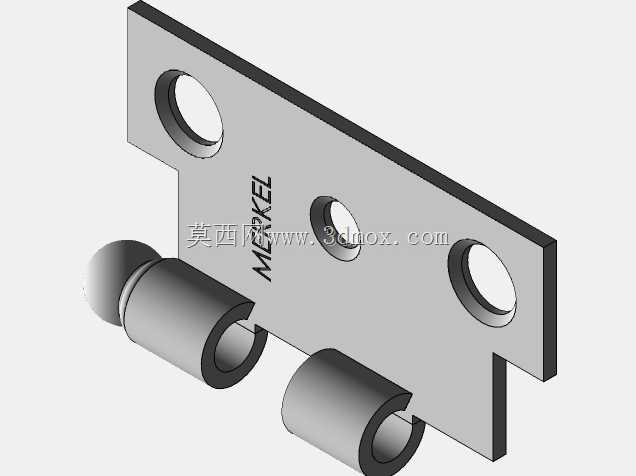

　　这类铰接铰链常应用在需要实现小角度相对转动的工业设备连接部位，常见于仪器仪表的舱门开合、小型工装夹具的活动连接、自动化检测设备的防护挡板铰接点位，也可用于部分气动元件的安装支架铰接处，承担两个构件之间的转动连接与载荷传递作用，避免连接部位出现刚性磕碰，同时保证转动过程的顺畅无卡滞。从结构设计来看，主体安装板采用平板式结构，板件上开设三个安装通孔，其中两个大孔径通孔分布在板件两端，用于穿装螺栓完成主体与固定基座的紧固连接，中间的小孔径通孔可用于定位销穿装，或者作为辅助安装孔适配不同规格的安装场景，板件边缘做了切边处理，规避安装时与相邻构件的干涉问题。板件一侧延伸出两个同轴的筒状铰接套，铰接套为开口式结构，

　　这种开口设计一方面可以在铰接销轴穿装后提供适当的抱紧力，减少铰接转动时的旷量，另一方面也能适配一定公差范围内的销轴尺寸，降低加工精度要求带来的装配难度，铰接套的内孔表面做了光滑处理，减少转动过程中的摩擦阻力，延长铰接部位的使用寿命。设计过程中首先要确定安装边界，主体安装板的平面度需要控制在合理范围内，保证安装后与基座表面完全贴合，避免螺栓紧固后板件出现翘曲变形，影响铰接套的同轴度；两个铰接套的同轴度公差是核心设计指标，一旦同轴度超差，穿装销轴后会出现转动卡滞，甚至无法完成装配的问题，因此建模时需要以两个铰接套的公共轴线为基准，约束安装板上各孔位的位置度，保证安装孔位与铰接轴线的相对位置精度。

　　铰接套的壁厚设计需要兼顾结构强度与开口弹性，壁厚过大会导致开口抱紧力不足，铰接部位容易出现晃动，壁厚过小则会在反复转动过程中出现套体开裂的问题，通常会根据实际承载的载荷大小，通过有限元校核确定壁厚数值，同时开口的缝隙宽度也要匹配销轴的装配需求，缝隙过小会导致销轴穿装困难，缝隙过大则会降低铰接的转动精度。在实际选型应用时，需要先确认安装面的可用空间，保证安装板固定后，铰接转动的活动范围内没有其他构件遮挡，同时要匹配对应直径的铰接销轴，销轴的长度需要略长于两个铰接套的外侧间距，两端加装卡簧或者挡圈完成轴向限位，防止销轴在转动过程中脱出。这类铰接结构相比一体式合页，结构更加紧凑，占用安装空间更小，适合在安装空间受限的仪器仪表内部使用，

　　同时开口式铰接套的设计也方便后期维护时快速拆卸铰接构件，不需要完全拆解周边的固定结构，只需要抽出销轴即可完成活动部件的更换，大幅降低设备维护的时间成本。建模过程中需要注意安装板与铰接套的连接部位做圆角过渡，避免应力集中，因为在铰接部位承受径向载荷时，板件与套体的连接位置是应力集中的高发区域，圆角过渡可以有效分散应力，提升结构的抗疲劳强度，同时板件上的安装孔口需要做倒角处理，方便螺栓穿装时的导向，也能去除孔口的加工毛刺，避免装配时划伤安装面。
