气动夹紧执行组件结构设计

　　在自动化装配、工件机加工定位、检测工位工件固定这类场景里，气动夹紧部件的可靠性直接决定了整条产线的节拍稳定性与工件加工/检测精度，这款夹紧气动组件的结构设计，正是围绕这类高频次往复夹紧的工况做的针对性优化。从实际落地的工况来看，这类组件常被用在3C产品装配线的工件载具定位、小型五金件铣削加工的工位夹紧、传感器检测工位的工件固定环节，区别于大型液压夹紧机构的大出力特性，这类气动夹紧组件更适配小空间、快节拍、夹紧力需求在几十到数百牛的应用场景，不需要配套复杂的液压站，仅通过车间常规的0.5-0.7MPa压缩气源即可驱动，部署门槛更低。

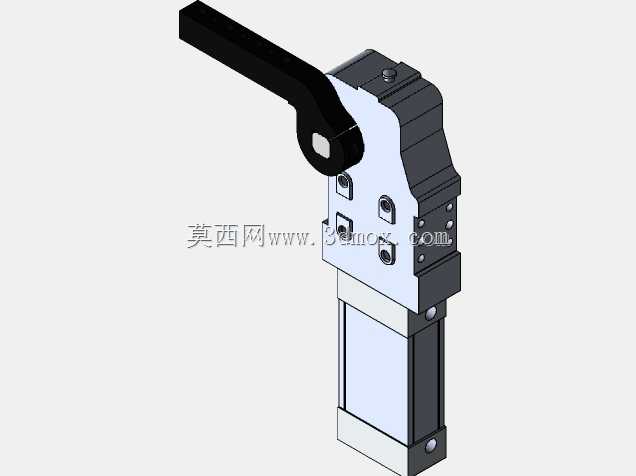

　　从功能特性上看，这款组件集成了手动操作拨杆与气动驱动的双模式结构，在设备调试、气源临时中断的场景下，操作人员可以直接通过侧方的黑色拨杆手动完成夹紧与释放动作，避免出现气源故障时工件无法取出、设备调试阶段反复通气操作的繁琐问题；拨杆的操作力经过结构杠杆比优化，单指即可完成扳动操作，不会出现手动操作时卡滞、需要大力扳动的问题。组件的主体承力结构采用金属板材拼接式设计，承力面做了加厚处理，夹紧动作的受力路径直接从压头传递到主体安装基座，不会出现长期往复动作后结构变形、夹紧位置偏移的问题；驱动部分采用方形气缸结构集成在组件下方，气缸与夹紧主体之间通过定位销+螺丝的刚性连接，保证动力传递的同轴度，避免长期动作后连接位置松动导致的夹紧行程偏差。

　　从设计思路层面拆解，这款组件在建模阶段就优先考虑了安装适配性与维护便捷性：主体安装面上预留了多组标准安装螺孔，孔位间距适配行业通用的工装板安装孔距，不需要额外做转接板即可直接固定在标准铝型材工装架、机床工作台面上；所有气动接口都设置在组件的侧下方，接气管后不会与上方的夹紧动作区域、工件放置区域产生干涉，气管走线可以顺着安装面直接排布，不会出现管线被夹紧动作刮蹭磨损的问题。结构上的运动副都做了限位设计，夹紧行程的两个极限位置都有硬限位结构，不会出现气缸过行程导致的内部结构撞击，延长密封件与结构件的使用寿命；所有转动位置都预留了润滑脂存储槽，长期运行不需要频繁拆解加注润滑脂，降低日常维护的工作量。

　　关于外形尺寸与安装边界，这款组件整体为窄长型立式结构，横向占用空间较小，在排布多工位夹紧阵列时，可以缩小相邻工位的间距，提升工装板的空间利用率；下方气缸部分的截面尺寸小于上方夹紧主体的尺寸，安装时在安装板上开出对应气缸过孔即可将气缸部分下沉到安装板下方，进一步压缩工装台面上的占用空间，给工件上下料预留更多操作空间。夹紧压头的位置在主体的侧上方，夹紧动作的施力方向垂直于安装基准面，夹紧时不会对工件产生侧向推力，避免薄型工件被侧向力推偏位置；压头的接触面做了平整化处理，不会夹伤工件表面，针对不同材质的工件，也可以直接在压头位置粘贴聚氨酯垫等缓冲件，不需要对主体结构做额外修改。

　　在实际选型适配时，需要注意这款组件的夹紧行程适配的工件厚度范围，安装时要保证组件的安装基准面与工件定位面的平行度，避免出现夹紧时压头单边接触工件、夹紧力不足的问题；气源接入前要做好过滤处理，避免杂质进入气缸内部加速密封件磨损。整体结构没有采用复杂的异形曲面设计，所有零部件都是常规的机加工件与标准气动元件，加工与备件采购都很方便，适合批量部署在各类需要快速夹紧定位的自动化工位上，相比自制的简单夹紧机构，这款集成化的组件在动作一致性、安装便捷性、长期运行可靠性上都有明显优势，不需要设计人员从零开始做夹紧机构的结构计算与零件加工，直接选型安装即可缩短设备的设计与装配周期。
