小型立式聚合物注塑成型设备结构

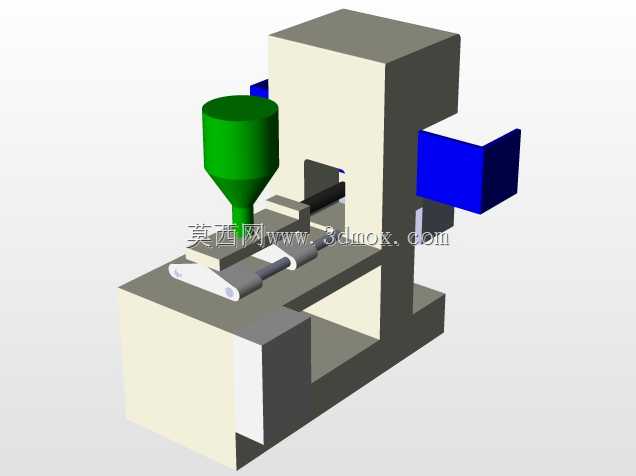

　　这套聚合物注射成型设备的三维结构，还原了小型立式注塑单元的核心组成，从实际车间应用场景来看，这类设备多用于小尺寸塑料零配件的批量试制与小批量生产，常见于电子接插件、小型塑料结构件、日用塑料杂件的加工场景，相比大型卧式注塑机，它占地空间更小，对厂房层高与承重要求更低，适合小型加工车间、实验室打样场景使用。

　　从功能模块拆分来看，设备顶部的绿色锥斗是原料储料与进料单元，锥角设计遵循塑料颗粒的自然休止角参数，能够保证颗粒原料依靠自重顺畅落至下方的塑化腔道，不会出现架桥、卡料的问题，料斗与下方机筒的连接位置做了法兰式定位结构，方便日常拆装清理，更换不同色号、不同材质原料时，能快速拆卸清理残留料，避免混料影响成型件质量。料斗下方衔接的是塑化注射单元，内部集成了螺杆输送、加热塑化、注射施压的核心功能，这部分的安装位置与机身主体的垂直度做了严格约束，保证注射时料流能够正对模具浇口，减少注射过程中的压力损失，避免出现缺胶、飞边等成型缺陷。

　　设备中部的合模区域，采用了卧式直压的合模结构，动模安装板沿水平导轨做往复运动，导轨的安装基准面与机身加工为一体，保证合模过程中的平行度，不会出现动定模错位导致的塑件壁厚不均问题。合模行程的设计匹配小尺寸模具的开模距离需求，预留的模具安装空间能够适配常见的小型两板模结构，安装面上预留了标准的模具固定螺孔位，还有冷却水道的避让空间，不需要额外加工转接板就能快速装模。机身右侧的蓝色箱体是设备的驱动与控制单元安装位，内部预留了液压站或者伺服驱动组件的安装空间，走线槽沿机身内部腔体布置，避免线路外露被原料、油污污染，同时也能减少设备外部的突出结构，降低车间作业时的磕碰风险。

　　从设计思路上看，这套结构优先考虑了小型注塑场景的实用性，没有冗余的功能结构，整体机身采用框架式焊接结构的简化设计，在三维建模时对受力较大的合模受力面、料筒安装座位置做了加厚处理，保证注射时的锁模力足够，不会因为机身变形导致合模不严。机身下部的腔体预留了液压油存储、电气元件安装的空间，整体重心偏下，设备运行时的稳定性更好，即使高速注射、快速合模也不会出现明显的晃动。

　　关于安装边界与外形尺寸，这套设备的整体占地宽度控制在1.2米以内，深度在0.8米左右，整机高度不超过1.6米，不需要做特殊的设备基础，普通的硬化车间地面就能放置安装，设备底部预留了地脚螺栓安装孔，也可以搭配减震脚轮使用，方便车间内灵活转场。设备的操作面朝向正前方，操作按钮与安全门的安装位置预留了足够的操作空间，操作人员站在设备正前方就能完成取件、参数调整、原料补充的全部操作，不需要绕机行走，符合小型加工设备的人机工程要求。

　　在结构细节上，合模导轨的润滑管路预留了接口位置，日常维护时可以直接在机身外侧加注润滑脂，不需要拆开设备护罩；料斗位置预留了干燥机的安装接口，如果加工吸湿性较强的聚合物原料，可以直接加装小型干燥料斗，不需要额外改造进料结构；动模安装板上预留了顶出机构的连接位，匹配模具自带的顶杆结构，能够保证成型后塑件顺利脱模，不会出现粘模问题。整体结构没有复杂的异形曲面，大部分零部件采用标准型材与板材加工，加工难度低，装配时的定位基准清晰，适合小批量设备的组装调试，也方便后期的维护更换易损件。
