一体化斜齿轮减速驱动装置结构设计

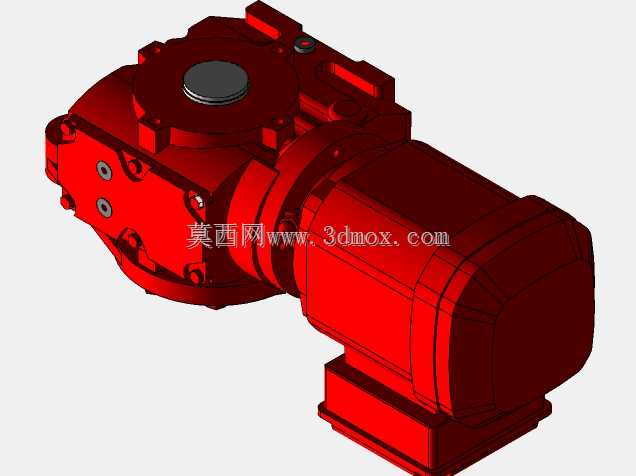

　　在各类工业传动场景中，减速驱动单元是连接动力源与执行机构的核心中间部件，这套一体化的斜齿轮减速驱动结构，主要适配需要低转速大扭矩输出的连续作业工况，常见于输送线驱动、轻工机械主轴传动、自动化仓储设备行走机构等场景，能够将常规电机输出的高转速低扭矩动力，通过多级齿轮啮合转换为低转速大扭矩的输出动力，匹配终端执行机构的负载运行需求。从结构设计逻辑来看，这套装置采用电机与减速箱体直连的集成式布局，省去了额外的联轴器连接结构，既压缩了整体安装占用空间，也减少了传动链路中的连接间隙，提升了整体传动刚性。减速箱体部分采用剖分式铸造壳体结构，壳体外部设置多道加强筋，既能够承受齿轮啮合过程中产生的径向与轴向载荷，也可以增大壳体散热面积，

　　适配长时间连续运行的散热需求；输入级采用斜齿轮啮合结构，相比直齿轮传动具备更高的重合度，传动过程中冲击更小、运行噪音更低，能够有效降低齿轮啮合的疲劳磨损，延长部件使用寿命。输出端设置有独立的轴承支撑位，采用圆锥滚子轴承搭配深沟球轴承的组合支撑结构，能够同时承受输出轴的径向载荷与轴向窜动力，避免重载工况下输出轴出现偏摆，保障传动精度稳定。在安装边界设计上，电机端采用标准的法兰安装接口，减速箱体侧面预留有多个螺纹安装孔位，可适配卧式、立式等不同安装姿态，不需要额外制作复杂的转接支架；输出轴采用标准的实心轴带键槽结构，能够直接与链轮、联轴器、齿轮等执行部件连接，安装对接的适配性较强。设计过程中对齿轮啮合侧隙、轴承预紧量都做了参数化预留，

　　既可以保障传动过程中不会出现卡滞，也能够控制传动回差在合理范围内，满足多数通用工业场景的传动精度要求。壳体上预留有油位观察孔、注油孔与放油孔，方便后期运维过程中更换齿轮润滑油、检查油位状态，不需要完全拆解设备即可完成常规维护作业。电机部分采用集成式接线盒结构，接线盒位于电机壳体侧面，接线方向可根据现场布线需求调整角度，适配不同方向的线缆走线，避免现场布线时出现线缆过度弯折的问题。整体结构的重心经过优化布局，卧式安装时重心落在安装支撑面范围内，运行过程中振动更小，不需要额外做厚重的减震基础即可稳定运行。在实际选型适配过程中，需要根据终端负载的转速需求、扭矩需求、每日运行时长来匹配对应的功率参数，同时要确认输出轴的轴径、

　　安装孔位的中心距与现场安装基座匹配，避免出现安装干涉。这套结构的齿轮参数经过优化修形，齿面采用硬化处理，能够承受短时的过载冲击，适配存在一定负载波动的工况，不会因为瞬时的负载突增出现断齿问题。密封结构采用双唇口密封圈搭配密封端盖的设计，能够有效阻止箱体内部的润滑油渗漏，同时避免外部的粉尘、水汽进入箱体内部污染润滑油，适配多粉尘、轻度潮湿的工业车间环境。
