车间长距离物料辊道输送装置结构设计

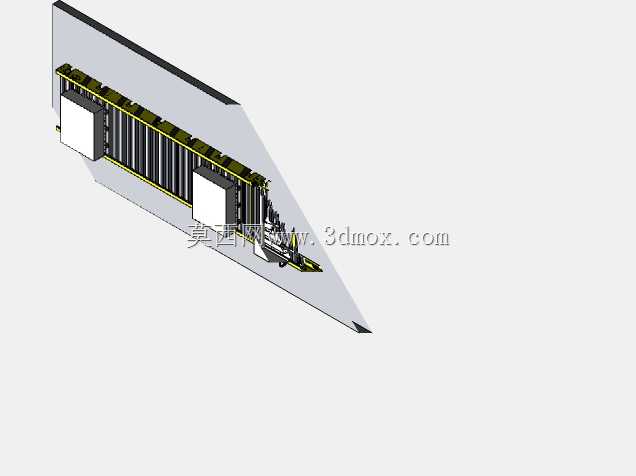

　　这套辊道输送结构的设计初衷，是解决车间内不同加工工位间的长距离物料转运需求，尤其适配板类、箱体类规整工件的连续流转，在机加工车间、装配产线、仓储分拣区都有广泛的应用场景。从结构布局来看，整体线体采用贴墙安装的布置方式，充分利用车间墙面旁的闲置空间，不会占用主通道的通行与物料周转面积，线体沿墙面延伸的走向可以根据车间实际布局做直线段排布，两端预留的对接空间能够直接衔接上下料工位、加工设备的进出料口，减少工件二次搬运的工作量。

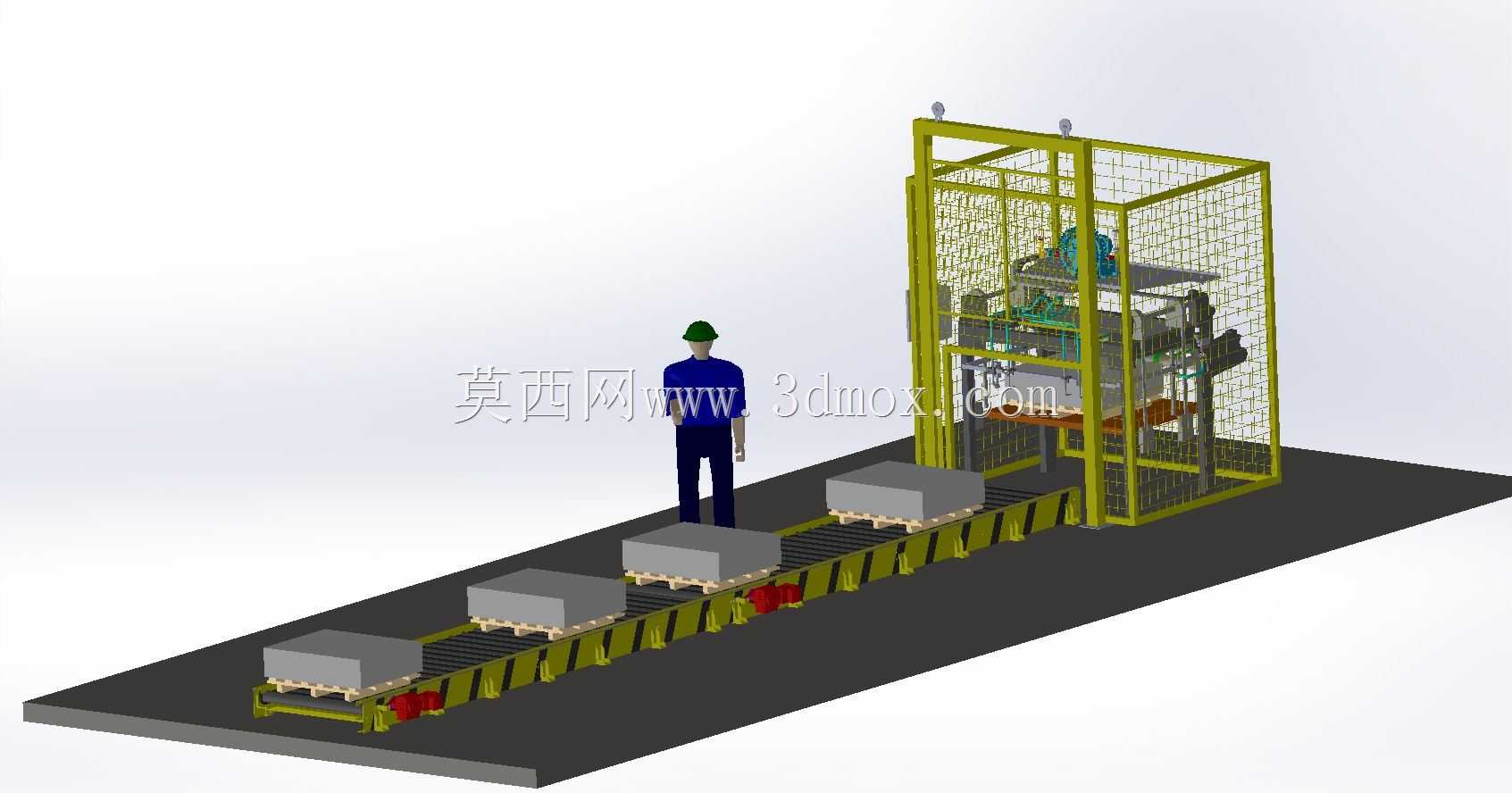

　　功能层面，这套输送结构依靠并排布置的辊筒实现物料的承托与移动，辊筒之间的间距经过匹配计算，能够保证输送过程中工件不会出现卡滞、下坠的情况，对于底面平整的工件，既可以依靠人工推动实现工位间的短距离移位，也可以在辊筒端加装驱动组件实现动力输送，适配不同节拍的产线需求。线体侧边设置的防护结构，能够避免输送过程中工件偏移掉落，尤其是输送重量较大的金属工件时，侧边的挡边可以抵消工件移位产生的侧向力，保证输送路径的稳定性。两端设置的方形箱体结构是线体的驱动与控制安装位，内部可以容纳驱动电机、传动组件以及接线端子，不需要额外在现场搭建安装支架，集成化的设计能够减少现场安装的布线与装配工作量。

　　设计过程中首先考虑的是安装边界的适配性，整套线体的安装基准依托墙面的固定点位，背部的安装板可以直接通过膨胀螺栓固定在墙面承重结构上，不需要在地面做额外的预埋件安装，对于已经完成地面施工的车间改造场景非常友好，不会破坏现有地面的环氧层或者承重结构。辊筒的安装高度经过人体工程学匹配，刚好适配站立作业的操作高度，作业人员在工位上取放工件时不需要过度弯腰或者抬臂，能够降低长时间作业的疲劳感。辊筒本身采用模块化的安装结构，单根辊筒出现磨损或者故障时，可以直接从支架上拆卸更换，不需要拆解整段线体，后期维护的效率更高，维护成本也更低。

　　从结构细节来看，辊筒的支撑支架采用标准化的型材拼接，支架的连接点位都做了加强处理，能够承受单段线体上同时放置多个工件的总重量，不会出现支架变形、辊筒偏移的问题。线体的走线全部隐藏在背部的安装板与支架之间的空腔内，外部看不到明露的线缆，既能够避免车间内的油污、切削液腐蚀线缆，也能防止物料转运过程中剐蹭线缆造成安全隐患。两端的箱体外壳做了可拆卸的盖板设计，日常检修时只需要拆开盖板就可以接触到内部的驱动与电气元件，不需要整体拆解箱体结构。

　　在实际应用中，这套输送结构可以根据输送物料的重量调整辊筒的壁厚与轴径参数，如果是输送轻型的装配工件，可以采用壁厚较薄的镀锌辊筒降低整体成本；如果是输送重型的机加工工件，则可以更换加厚的无缝钢管辊筒，搭配带座轴承提升承载能力。线体的长度也可以根据车间的实际工位间距做模块化拼接，单段标准段的长度统一，现场安装时只需要将标准段依次连接固定，就可以组成不同长度的输送线，不需要针对每个项目做单独的定制化结构设计，能够大幅缩短设计与生产的周期。另外，这套结构也可以根据需求在侧边加装传感器安装位、工件阻挡机构、扫码组件等附件，适配自动化产线的工件定位、信息采集需求，不需要对主体结构做大规模改动，拓展性较强。

　　安装尺寸方面，整套线体的宽度根据常见的工件尺寸做了适配，能够覆盖大部分车间内的板件、箱体类工件的输送需求，线体整体突出墙面的厚度经过优化，不会过多占用车间的横向空间，即使在通道较窄的车间内也能布置。辊筒的上表面高度保持统一的水平度，安装时可以通过支架上的调节螺栓微调高度，保证整段线体的水平误差在允许范围内，避免工件在输送过程中出现自行滑移的情况。对于有转弯需求的场景，也可以在直线段之间搭配对应的转弯辊道段，组成环形或者折线形的输送路径，适配不同的车间布局与产线流向要求。
