高精度斜齿传动轮机械结构设计

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从通用输送设备到精密机床主轴箱、从中小型减速器总成到自动化生产线动力单元的诸多环节，和直齿轮相比，斜齿结构的啮合过程是渐进式的，轮齿从齿端局部接触逐步延展至全齿面啮合，脱开时也是逐步退出啮合，这种特性从根源上降低了传动过程中的冲击、振动与运行噪音，尤其适合中高速、重载且对传动平稳性有明确要求的工况。做这个斜齿轮结构设计的时候，首先要匹配对应传动副的中心距要求，齿向螺旋角的选取是核心环节，螺旋角过小会失去斜齿传动的平稳性优势，过大则会在传动过程中产生过大的轴向分力，额外增加支撑轴承的轴向载荷，因此常规闭式传动里的斜齿轮螺旋角一般控制在8°到20°区间，

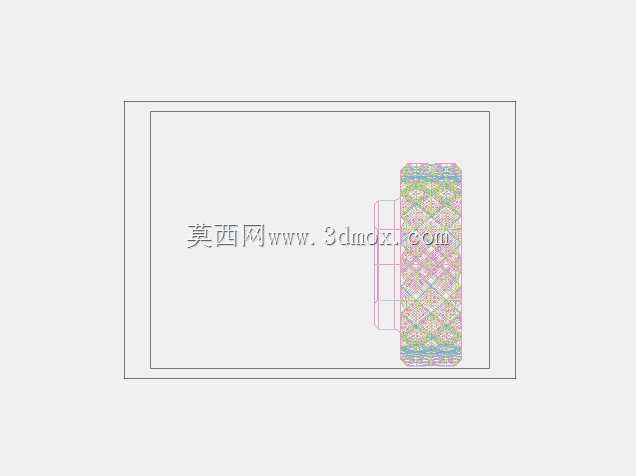

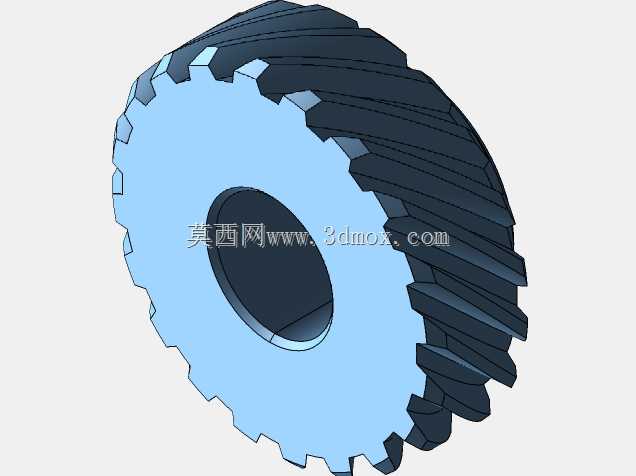

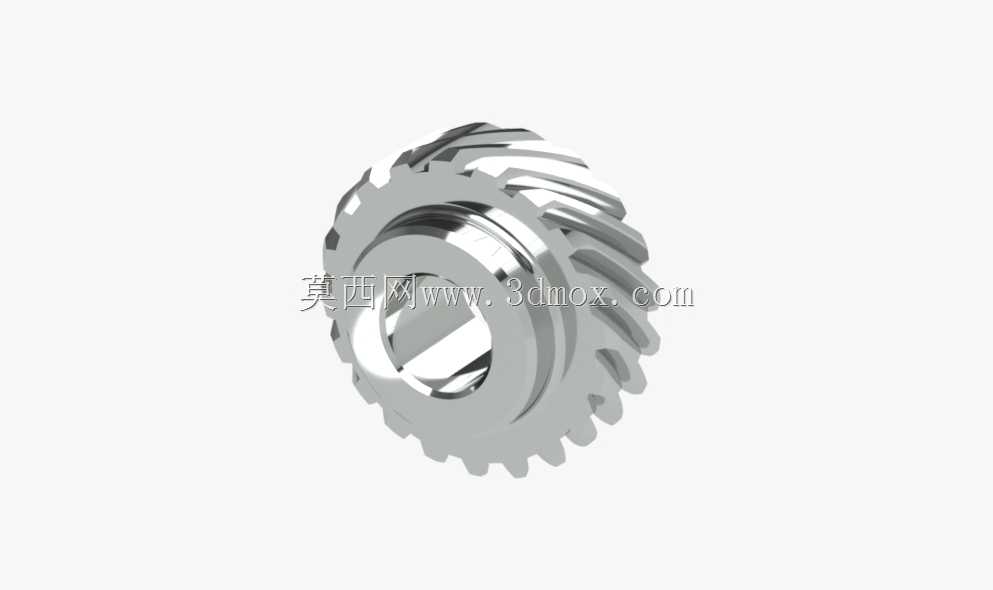

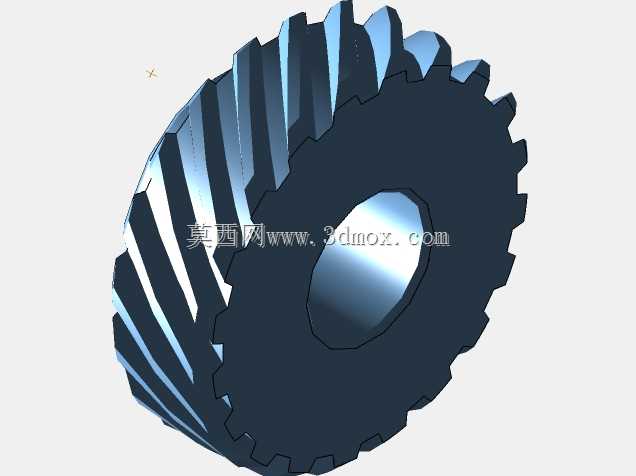

　　同时要配对啮合的两个斜齿轮螺旋角数值相等、旋向相反，保证啮合时齿面完全贴合。从结构细节来看，这个斜齿轮采用了实心辐板式带中心安装孔的结构，中心孔的尺寸公差按照过渡配合要求设计，能够适配常用的平键连接轴径，安装时可以通过平键传递扭矩，轴端配合轴用挡圈或者圆螺母就能完成轴向定位，不需要额外设计复杂的固定结构，适配多数常规传动轴的安装边界。齿宽的设计结合了额定传递扭矩的需求，在保证齿面接触强度足够的前提下，避免齿宽过大导致的齿向载荷分布不均问题，齿端做了微小的倒角处理，既可以去除加工毛刺，也能在装配啮合时避免齿端磕碰损伤，降低初始安装阶段的异常磨损概率。实际应用中，这类斜齿轮常和同模数的配对斜齿轮组成平行轴传动副，

　　也可以和蜗轮配合组成交错轴传动结构，在减速器内部，斜齿轮的布置能够有效缩小传动箱体的整体尺寸，因为相同模数、齿数的前提下，斜齿轮的重合度比直齿轮更高，单对齿轮的承载能力更强，可以在相同功率传递需求下选用更小的齿轮外径，压缩整机的安装空间。建模过程中，齿面的生成严格按照渐开线齿廓结合螺旋线扫掠的逻辑完成，齿根过渡曲线按照加工刀具的齿顶圆角参数做了对应处理，避免齿根应力集中导致的轮齿断裂风险，齿顶圆、齿根圆的尺寸公差符合通用机械传动的精度要求，能够适配多数普通精度等级的传动场景，不需要额外做高精度的磨齿加工就能满足常规设备的使用需求。在设备维护层面，这类斜齿轮的安装需要保证两轴的平行度公差在允许范围内，否则会出现齿面偏载，

　　局部接触应力过大导致早期点蚀失效，同时润滑方式根据运行转速选择，中低速工况采用油浴润滑即可，高速工况则需要配合喷油润滑保证齿面的油膜形成，降低齿面磨损。从安装边界来看，齿轮的轴向尺寸预留了足够的轴承安装间隙，不会和箱体内部的加强筋、其他传动件产生运动干涉，中心孔的键槽尺寸符合国标平键的规格要求，选型时不需要额外定制非标键连接配件，通用互换性较强。在自动化生产线的动力输送单元中，这类斜齿轮组成的传动副能够保证输送辊的运行速度平稳，避免输送过程中工件出现卡顿、窜动的问题；在机床进给传动结构中，斜齿轮的平稳传动特性能够保证进给位移的均匀性，提升工件的加工表面质量；在中小型农用机械、工程机械的传动箱内，斜齿轮的重载承载能力能够适应复杂工况下的冲击载荷，提升传动系统的整体使用寿命。设计时也充分考虑了加工工艺性，齿轮的结构没有复杂的异形曲面，采用常规滚齿机就能完成齿形加工，不需要特殊的定制刀具，毛坯选用常规的热轧圆钢或者模锻坯即可，生产加工的成本可控，适合批量配套使用。
