5/8英寸规格传动用链轮结构设计

　　在各类链传动系统的设计选型过程中，适配对应节距链条的链轮是决定整套传动机构运行稳定性的核心零件，本次涉及的5/8英寸节距链轮，主要适配节距为15.875mm的标准滚子链条，广泛应用在轻工输送线、农业作业机具、小型动力传输单元、摩托车主副传动、自动化分拣线驱动端等场景中，这类链轮的啮合精度直接决定了链传动过程中的冲击大小、磨损速率与噪音水平。从实际工程应用的角度来看，链传动本身具备可在多尘、高湿、温差变化大的恶劣工况下保持稳定传动的特性，相比带传动不存在打滑丢转的问题，相比齿轮传动对安装中心距的容错率更高，单级传动就能实现较大的传动比，而链轮作为与链条直接啮合的零件，其齿形设计、结构布局、安装定位尺寸的合理性，

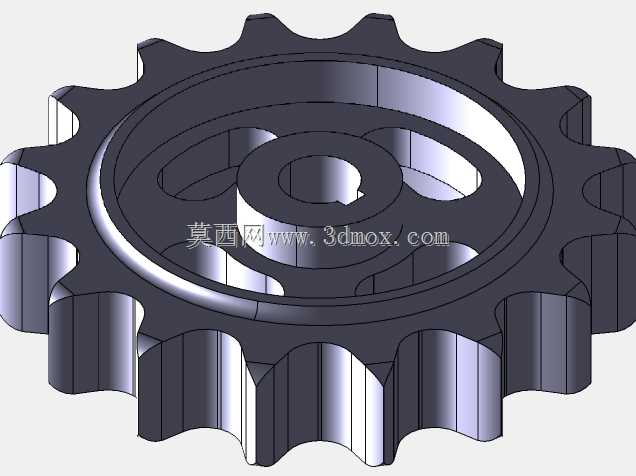

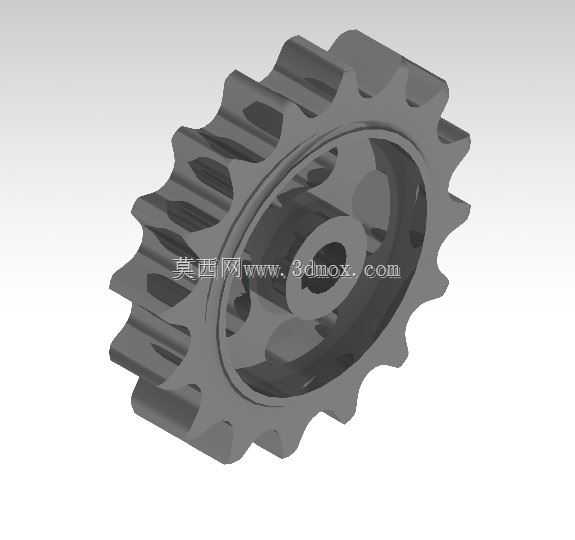

　　会直接影响整套传动机构的使用寿命。这款链轮在设计过程中，首先围绕5/8英寸链条的滚子直径、内节内宽参数确定了齿槽的基本轮廓，采用三圆弧一直线的标准齿形设计，保证链条滚子进入和退出啮合时能够平滑过渡，避免齿槽与滚子发生卡滞、硬冲击的问题，齿顶部分做了合理的倒角处理，即便链条在运行过程中出现小幅的横向窜动，也能顺利导正链条位置，不会出现爬齿、掉链的故障。结构设计上，这款链轮采用了辐板式轻量化结构，轮缘部分保证足够的齿部强度，辐板位置开设了均匀分布的减重孔，既能够降低链轮自身的转动惯量，减少传动启停过程中的惯性冲击，也能在链轮运转过程中带动周边空气流动，一定程度上带走啮合过程中产生的摩擦热量，避免长时间运行后齿部温度过高导致的磨损加剧。

　　轮毂部分的长度与内孔尺寸按照常规的轴系安装需求设计，内孔可根据实际使用场景加工键槽、顶丝孔或者紧定螺钉定位结构，能够适配不同直径的传动轴，安装边界上，链轮的齿顶圆直径严格按照对应齿数、节距的标准参数计算，保证与链条啮合时的包角处于合理区间，轮毂的轴向突出尺寸控制在合理范围，避免安装时与周边的轴承座、机架护板发生干涉。在实际设备配套场景中，这类链轮常成对使用，分别安装在驱动端和从动端轴上，通过调整两端轴的平行度、中心距来保证链条的张紧度处于合理范围，既不能过紧导致轴承受力过大、磨损加快，也不能过松导致传动过程中链条抖动、跳齿。针对不同的使用工况，链轮的材质可做对应调整，在常规室内输送设备上可采用45号钢调质处理后齿面高频淬火，

　　就能满足常规的传动强度需求；在高负载、高转速的动力传动场景中，可采用20CrMnTi材质做渗碳淬火处理，进一步提升齿面的硬度与耐磨性，延长恶劣工况下的使用寿命；在有防腐需求的食品加工、化工输送场景中，也可采用不锈钢材质加工，满足卫生与防腐要求。设计建模过程中，需要重点校验齿形的渐开线起始点、齿槽深度、齿根圆角半径等参数，避免出现齿形加工误差导致的啮合异响、滚子磨损过快问题，同时要保证链轮的端面跳动、径向跳动公差控制在标准范围内，避免高速运转时出现链条周期性抖动的问题。链轮的齿数选择也需要结合实际传动比来确定，过少的齿数会导致链条进入啮合时的冲击角过大，加剧链条和链轮的磨损，过多的齿数则会在链条磨损伸长后容易出现跳齿脱链的问题，这款5/8英寸节距的链轮齿数处于常用区间，能够适配多数常规传动场景的传动比需求，在配套选型时只需要核对链条节距、安装轴径、中心距参数，就能快速完成整套链传动机构的匹配设计，大幅缩短设备开发过程中传动部件的设计周期。
