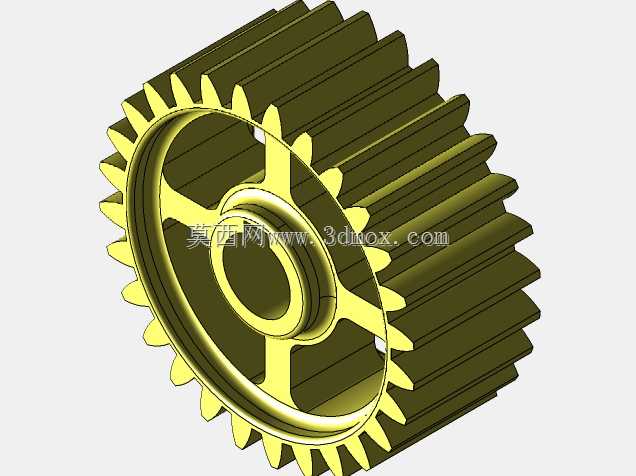

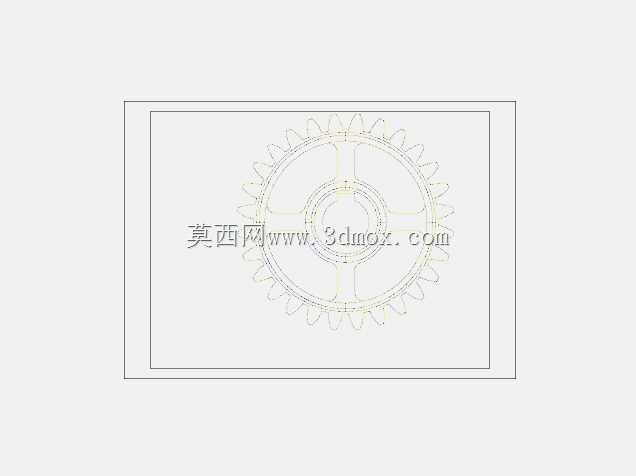

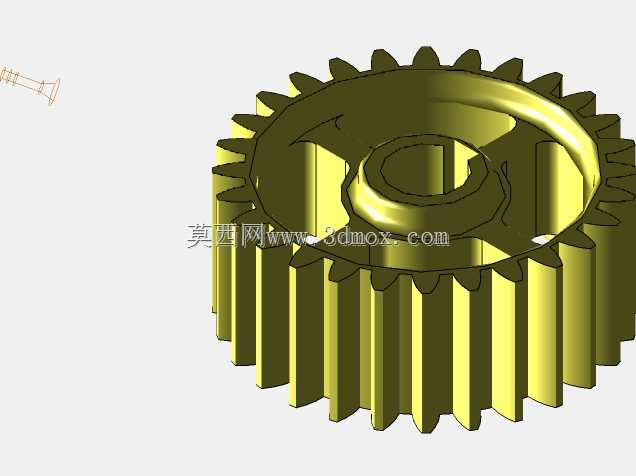

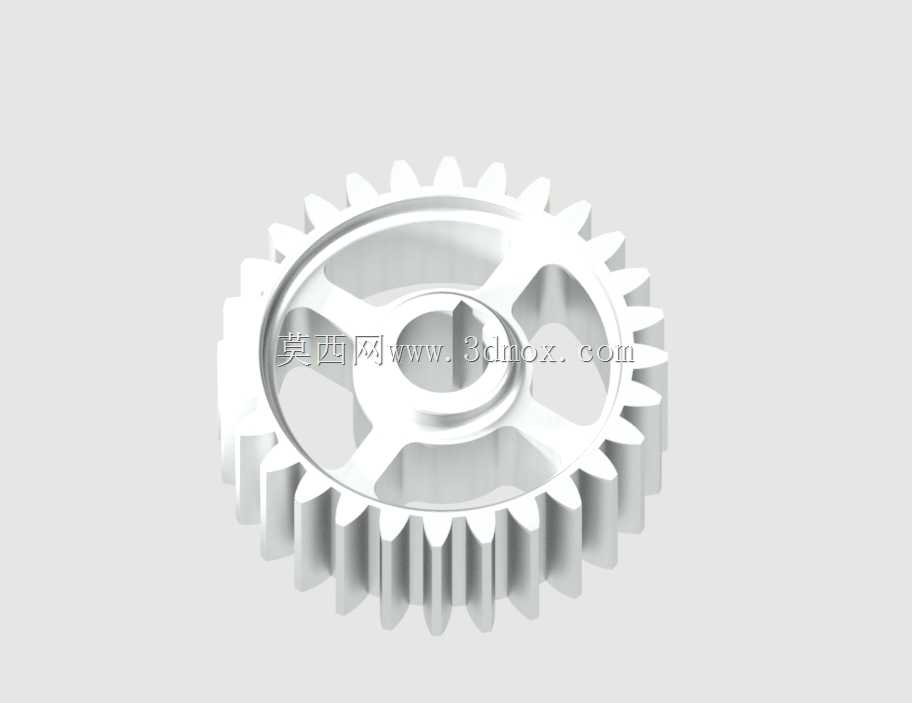

带减重辐板结构的直齿圆柱传动齿轮

　　在常规的中小功率平行轴传动场景中，这类直齿圆柱齿轮是应用覆盖范围极广的基础传动零件，从普通的轻工输送设备、小型机床进给机构，到仪器仪表内部的力矩传递单元、自动化生产线的辅助传动工位，都能见到同结构齿轮的应用。不同于重载工况下采用的实心齿坯结构，这款齿轮在轮体中部设计了均匀分布的辐板减重孔，在保证轮齿啮合刚度、轮毂连接强度的前提下，尽可能削减了齿坯的整体重量，降低传动副的转动惯量，对于频繁启停的传动工位来说，能有效减少启停瞬间的冲击载荷，提升传动系统的响应速度。

　　从设计逻辑来看，这款齿轮的齿部采用标准渐开线齿形，齿向无螺旋角，啮合过程中不存在轴向分力，对支撑轴承的轴向承载能力要求更低，能简化配套轴承座的结构设计，降低整套传动机构的装配复杂度。轮毂部分采用带键槽的中心孔设计，可通过平键与传动轴实现周向固定，传递额定扭矩，轮毂与齿圈之间通过均匀分布的辐条连接，辐条的截面形状经过圆弧过渡处理，避免应力集中导致的轮体开裂，在长期交变载荷作用下能保证足够的疲劳强度。齿顶圆、齿根圆与轮毂的同轴度公差控制在较高精度等级，能减少啮合过程中的径向跳动，降低传动噪音，提升传动平稳性。

　　在实际安装适配过程中，这类齿轮的安装边界需要重点关注几个维度：首先是中心安装孔与传动轴的配合公差，通常采用过渡配合保证同轴度，同时预留键槽的装配间隙，方便现场拆装维护；其次是齿宽方向的安装定位，需要保证配对齿轮的齿宽中线对齐，避免出现偏载导致的齿面局部磨损；减重孔的分布位置避开了轮毂的键槽受力区域，不会对键连接的强度造成削弱，同时减重孔的边缘都做了倒角处理，避免装配过程中划伤操作人员，也减少转动过程中的风阻损耗。

　　在不同的应用场景下，这类齿轮的选材和热处理方式会有一定差异，用于普通传动场景时可采用45号钢调质处理，齿面硬度满足常规耐磨要求即可；用于仪表类小载荷高精度传动场景时，可采用铝合金或者工程塑料材质，进一步降低重量和传动噪音；用于中等载荷工况时，可采用40Cr材质做齿面高频淬火，提升齿面的耐磨性能和接触疲劳强度。设计过程中需要重点校核齿根弯曲强度和齿面接触强度，结合实际传递的扭矩、转速、工况系数确定模数和齿数，保证在额定工况下的使用寿命。

　　这类直齿轮的啮合特性决定了它不适合用于高速重载的长期连续传动场景，更适合线速度不高、传动比固定、对轴向空间要求紧凑的平行轴传动工位，装配时需要保证两轴的平行度公差，避免齿面接触不良导致的早期失效。轮体的减重结构除了降低自身重量外，还能在运转过程中带动周围空气流动，对啮合齿面起到一定的辅助散热作用，减少长期运转时的齿面积热，降低润滑脂的老化速度，延长维护周期。在做三维建模时，齿形的渐开线生成需要严格按照标准参数绘制，保证齿厚、齿距、压力角的参数准确性，才能在后续的装配仿真、运动模拟中得到真实的啮合效果，避免出现干涉、传动卡滞的仿真误差，为后续的加工制造提供准确的模型依据。
