圆柱漫反射式光电检测传感元件结构

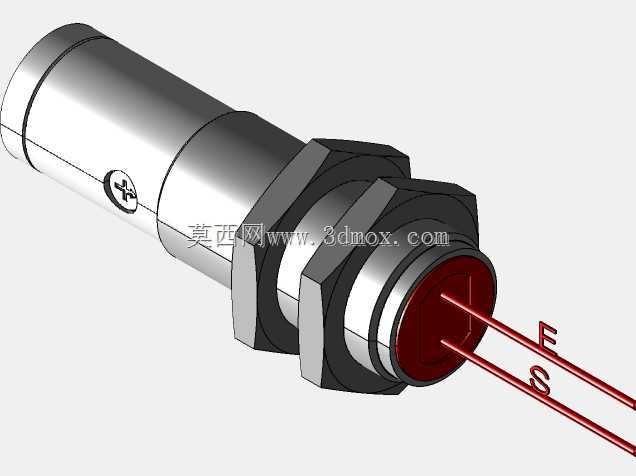

　　在自动化产线的物料到位检测、工件计数、位置确认场景里，这类圆柱型漫反射光电传感元件是应用频次极高的检测部件，不需要额外搭配反射板，依靠自身发射的光线经被测物体表面反射回接收端即可完成检测动作，相比对射式光电元件省去了双侧布线对位的工序，在紧凑安装空间里的适配性更强。从结构设计来看，整体采用M18标准圆柱螺纹壳体，这一尺寸是工业传感元件的通用安装规格，壳体上带有的两个六角锁紧螺母可以灵活调整检测端的伸出长度，适配不同厚度的设备安装面板，安装时只需要在面板上加工对应规格的穿装孔，从面板一侧穿入传感元件后在两侧旋紧锁紧螺母即可完成固定，不需要额外设计复杂的安装支架，能大幅降低设备结构的设计复杂度。检测端的光学镜头做了内凹防护设计，

　　避免安装调试过程中硬物剐蹭刮花光学镜面，影响光线发射接收的效率，壳体尾部的出线端做了阶梯过渡结构，能缓解线缆弯折带来的应力集中，延长线缆的使用寿命。这类传感元件的检测距离覆盖常用的短距离检测区间，对于不同表面反射率的工件都有较好的适配性，不管是金属加工件、塑料壳体还是包装纸箱，都能稳定触发检测信号，不会因为被测物表面颜色深浅出现误判漏判的情况。在做三维结构设计的时候，需要重点关注安装边界尺寸，螺纹段的长度要满足常规设备面板的安装厚度需求，六角螺母的对边尺寸要符合标准紧固件的尺寸规范，方便现场安装时用普通开口扳手就能完成锁紧操作，不需要定制特殊工装。光学发射与接收端的角度做了同轴优化，

　　发射出的光线在有效检测距离内的光斑直径控制在合理范围，既能保证小尺寸工件的检测精度，也不会因为光斑过小对被测物的位置偏差过于敏感导致检测不稳定。壳体表面的标识区域做了微凹处理，印刷的型号、接线标识不容易被磨损，方便后期设备维护的时候快速识别元件参数。在输送线的工位上，这类元件可以安装在输送轨道的侧面，检测经过的工件是否到位，触发后续的加工、分拣或者计数动作；在自动化装配设备上，可以用来确认夹具上的工件是否放置到位，避免设备空运行或者撞机；在包装设备上，可以检测包装材料的输送位置，保证包装动作的同步精度。相比电感式接近开关，这类光电元件的检测距离更长，而且可以检测非金属材质的物体，适用的场景范围更广，同时圆柱型的外形和通用的安装尺寸，

　　能和同规格的其他类型传感元件实现互换，在设备升级改造的时候不需要改动原有安装孔位，直接替换即可。设计建模过程中，要还原螺纹段的牙型细节、六角螺母的配合间隙、光学镜头的装配台阶，保证模型导入设备整体装配的时候，不会出现干涉问题，尤其是安装孔位的配合尺寸、锁紧螺母的活动行程，都要和实际元件的参数保持一致，方便结构设计师在做设备布局的时候准确预留安装空间，避免后期装配的时候出现空间不足、无法锁紧的问题。元件整体的重量分布均匀，尾部线缆的出线方向可以根据安装需求做小角度调整，适配不同方向的布线需求，不会因为线缆的拉扯导致元件位置偏移。
