G型螺旋夹紧工装结构三维设计

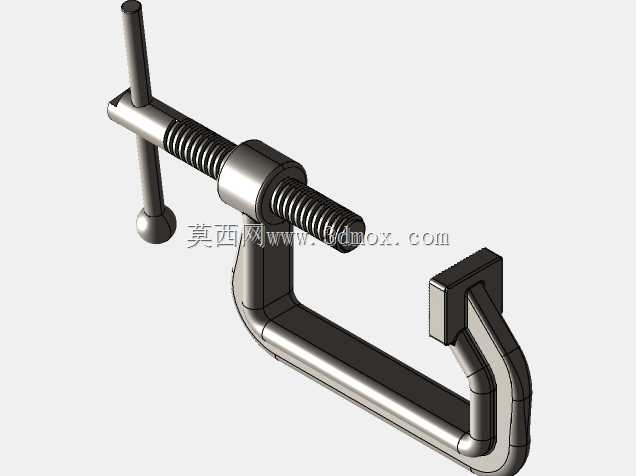

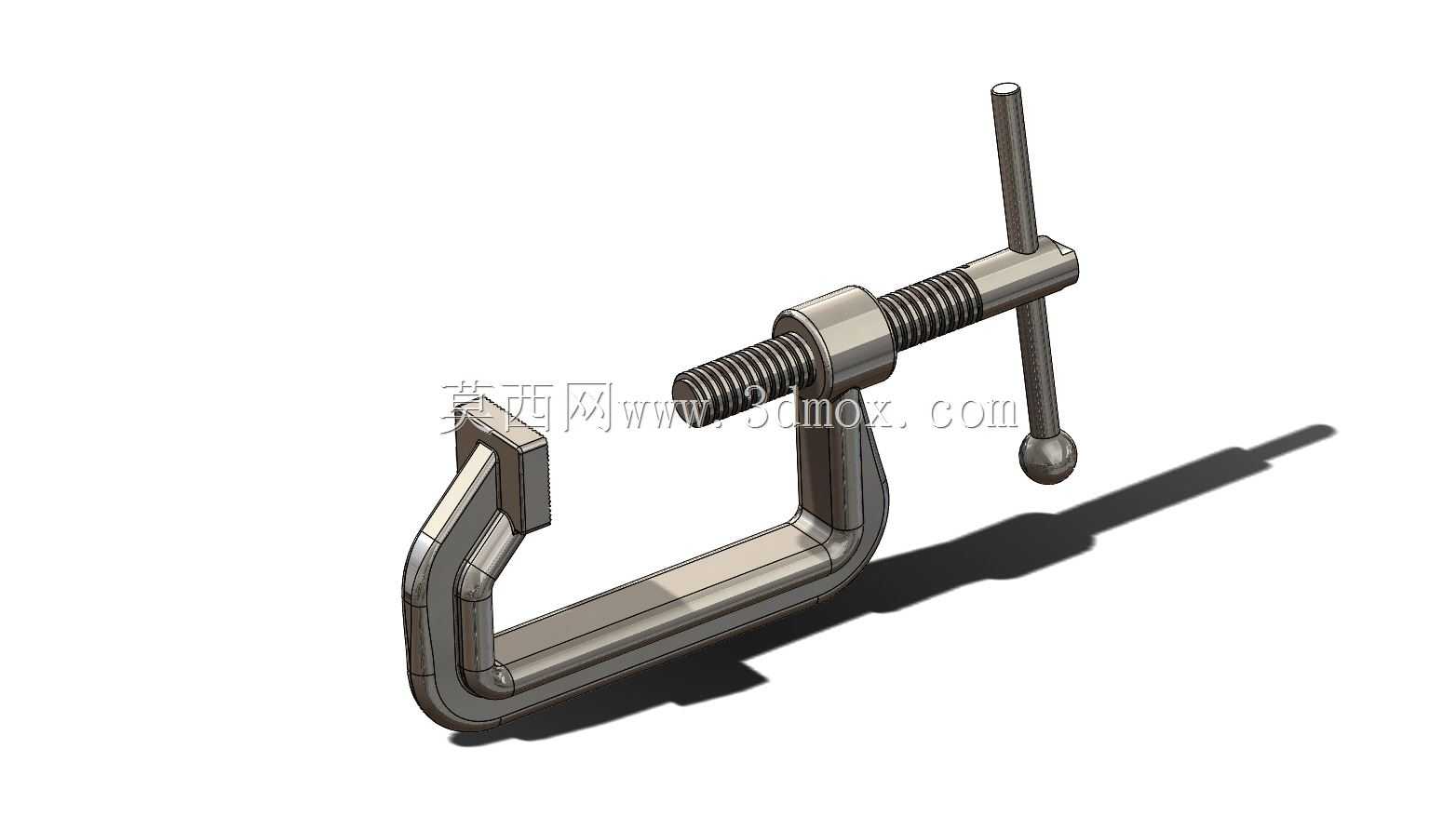

　　在机械加工、装配维修、木工加工甚至小型工件粘接固定的场景里，这类G型螺旋夹紧件都是工位上出现频率极高的辅助工装，很多一线操作工人习惯叫它G字夹、C型夹，核心作用就是在作业过程中对工件施加稳定的夹持力，避免工件移位、晃动影响加工精度或者装配对位。从结构设计逻辑来看，这款夹紧件采用了一体式弯形C型架作为主体承载结构，架体的弯折段做了等强度的圆弧过渡处理，没有尖锐的应力集中角，在螺杆施加较大夹紧力的时候，架体的受力分布更均匀，不会因为局部应力过大出现架体开裂、变形的问题，架体开口端的夹持面做了平整的铣平处理，和工件接触的时候不会出现点接触压伤工件表面的情况，也能保证夹持时的摩擦力足够，避免工件受侧向力时滑脱。

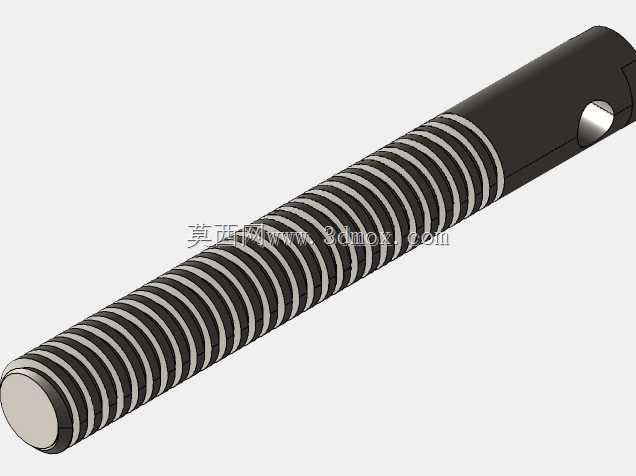

　　夹紧施力的核心部件是梯形螺纹传动的螺杆组件，梯形螺纹的牙型强度比普通三角螺纹高很多，能够承受更大的轴向夹紧力，而且传动过程中的自锁性能更好，夹紧之后不会因为作业过程中的振动出现螺杆回退、夹持力松弛的问题。螺杆的一端设计了T型转动手柄，不需要额外配套扳手，操作人员直接用手转动手柄就能完成夹紧和松脱动作，手柄的末端做了圆滑的球面处理，转动的时候不会硌手，长时间操作也不容易出现手部磨损。螺杆朝向夹持口的端部做了可小角度摆动的压头设计，压头和螺杆端部是活动连接的，在夹持表面有轻微倾斜的工件时，压头可以自动贴合工件表面，不会因为接触面倾斜导致夹持力集中在工件边缘，既提升了夹持的稳定性，也能减少工件表面被压出局部凹痕的概率。

　　从实际使用的边界尺寸来看，这款夹紧件的开口深度和最大夹持开度适配常规的小型工件装夹需求，不管是机加工时把薄钢板、小型型材临时固定在工作台面上做钻孔、打磨作业，还是装配时把两个需要粘接、铆接的零件压紧固定等待胶层固化或者铆接成型，或是木工做小型构件拼接时的临时固定，都能提供足够的夹持行程。架体本身的截面尺寸经过受力校核，在额定夹持力范围内不会出现明显的弹性形变，保证夹紧之后工件的位置精度不会因为架体变形出现偏移。和常见的快速夹具相比，这种螺旋式G型夹的夹持力调节范围更宽，操作人员可以根据工件的材质软硬调整夹紧力度，夹持木质、塑料这类软质工件的时候可以适当减小夹紧力避免夹坏工件，夹持金属工件需要大夹紧力的时候可以加大转动手柄的力矩获得足够的夹持力，适配的工件材质范围更广。

　　在三维建模的细节处理上，架体的所有棱边都做了小圆角倒角处理，既符合实际五金零件的加工工艺要求——冲压成型后的架体边缘必须做倒角去毛刺处理，避免使用过程中划伤操作人员，也让整个模型的视觉效果更贴近真实量产零件的质感。螺杆和架体上的螺纹配合段做了合理的间隙预留，模拟真实零件的装配公差，不会出现建模时螺纹干涉导致虚拟装配无法完成的问题，活动压头和螺杆端部的连接结构也做了符合实际装配关系的限位设计，压头可以在一定角度范围内自由摆动但不会从螺杆上脱落，完全还原真实产品的活动特性。

　　这类夹紧工装在日常工位上的使用频次很高，结构简单但可靠性极强，没有复杂的易损零件，只要螺纹段没有出现严重的磕碰损伤，使用寿命可以达到数年之久，不管是专业加工车间的批量作业，还是家庭维修、手工DIY的零散使用场景，都能发挥稳定的夹持作用。设计这类零件的时候，核心要平衡的就是架体强度、螺杆传力效率和操作便捷性三个维度，不能一味追求大夹持力把架体做的过于笨重，也不能为了减重过度缩减架体截面导致夹持时架体变形断裂，这款模型的结构比例刚好平衡了这几个需求点，整体重量控制在单人手持操作无负担的范围内，同时能满足常规小型工件的夹持力需求。
