柔性管线带法兰连接端部接头结构

　　在流体输送、气动控制、液压传动等工业场景中，柔性管线的端部连接可靠性直接决定整套管路系统的运行稳定性，这款端部配件正是为解决柔性管线与刚性接口的对接需求设计的专用连接构件。从实际工况适配来看，该配件可覆盖压缩空气输送、低压液压油路、工业冷却水循环、化工介质柔性输送等多类场景，尤其适用于设备存在小幅振动、管线需要小范围位移补偿的安装位置，能够避免刚性连接在振动工况下出现的焊缝开裂、接口松脱问题。

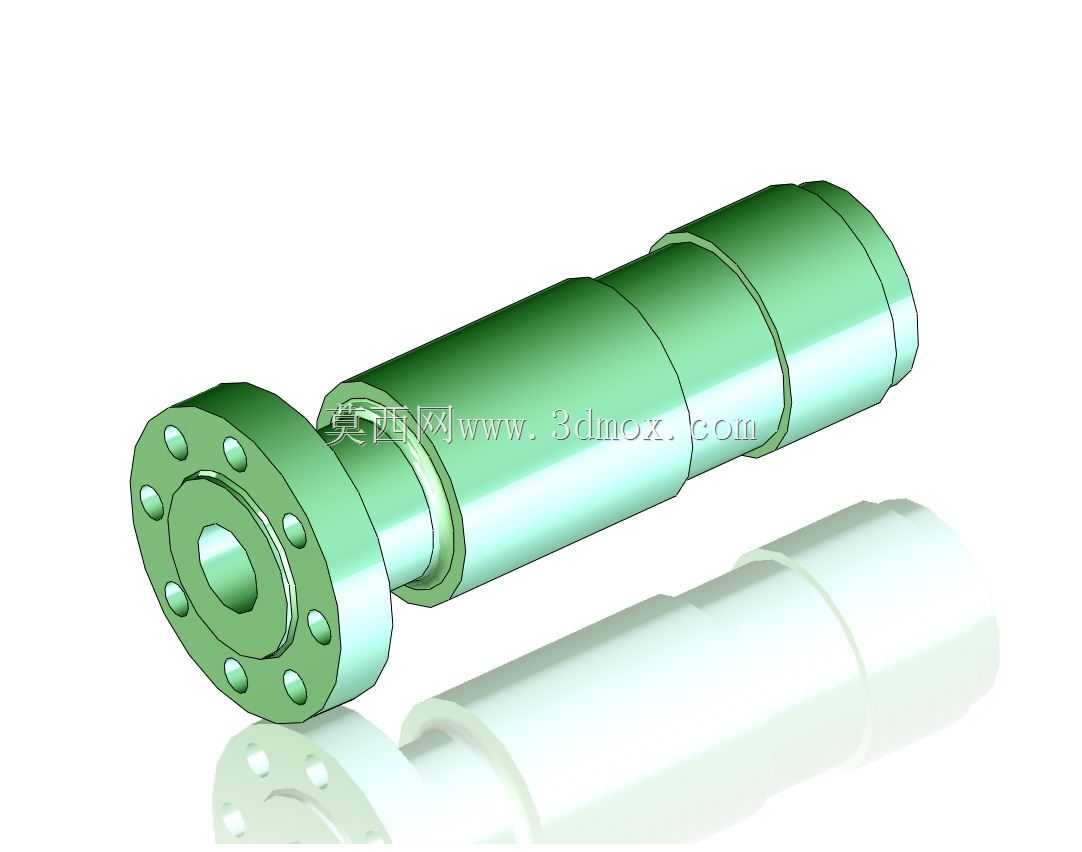

　　从结构功能层面拆解，该配件采用一体化阶梯轴式主体设计，一端为带均布安装孔的法兰对接端，法兰端面加工有同轴密封定位槽，可适配O型圈或金属缠绕垫片实现端面静密封，法兰端的8个安装孔沿圆周均匀分布，能够与对应规格的设备接口法兰、管路法兰实现螺栓紧固对接，安装时可根据现场管路走向调整周向安装角度，无需额外加工过渡接头。主体中段为多级阶梯轴结构，不同直径的轴段分别承担定位、止退、密封压装的功能，其中靠近法兰端的轴肩为硬限位结构，安装时可抵接柔性管线的内衬层端面，避免管线受压过度导致的通径缩径问题；中段的环形凹槽用于安装管线锁紧卡箍，当柔性管线套装至主体指定位置后，卡箍嵌入凹槽可实现轴向锁紧，防止管线在介质压力波动、外部拉扯作用下出现脱管事故；末端的导向轴段做了倒角处理，装配时可顺利插入柔性管线的内孔，降低套装作业的难度，同时末端轴段的外径与柔性管线的通径采用间隙配合设计，既保证装配顺畅，又不会因间隙过大导致介质泄漏。

　　从设计思路来看，这款配件的结构完全围绕柔性管线的连接痛点展开：首先是密封可靠性，法兰端的密封槽与轴段的径向密封配合，可实现双重密封，在1.6MPa的常规工作压力下不会出现渗漏；其次是安装便捷性，所有安装面均做了倒角去毛刺处理，法兰孔的位置度公差控制在0.1mm以内，可直接与标准法兰对接，无需现场二次修配；再者是抗疲劳性能，主体的轴肩过渡位置均采用圆角过渡，避免应力集中，在长期振动工况下不会出现根部断裂问题。

　　关于安装边界与尺寸适配，该配件的法兰端外径根据适配管线通径做了匹配设计，法兰端面到主体末端的总长度可覆盖常规柔性管线的插入深度要求，安装时需要保证柔性管线的切口平整，套装至轴肩位置后再进行卡箍锁紧，法兰对接时螺栓需采用对角紧固方式，保证密封垫片受力均匀。在实际选型时，需要根据柔性管线的内径、工作介质压力、对接法兰的规格匹配对应型号的端部配件，若应用在腐蚀介质场景，可更换对应材质的配件主体与密封件，无需改动整体安装尺寸。

　　在三维建模过程中，该配件的建模逻辑遵循机械加工的工艺顺序：先通过旋转特征生成主体阶梯轴与法兰的基础轮廓，再通过圆周阵列特征生成法兰端的安装孔，之后加工密封槽、卡箍凹槽等细部结构，最后对所有锐边做倒角、圆角处理，建模时严格控制各轴段的同轴度公差、法兰端面的平面度公差，保证生成的工程图可直接用于机加工生产，同时模型可直接导入管路装配体中进行干涉检查，提前预判安装时可能出现的空间冲突问题。
