脐带缆张力承载连接法兰结构设计

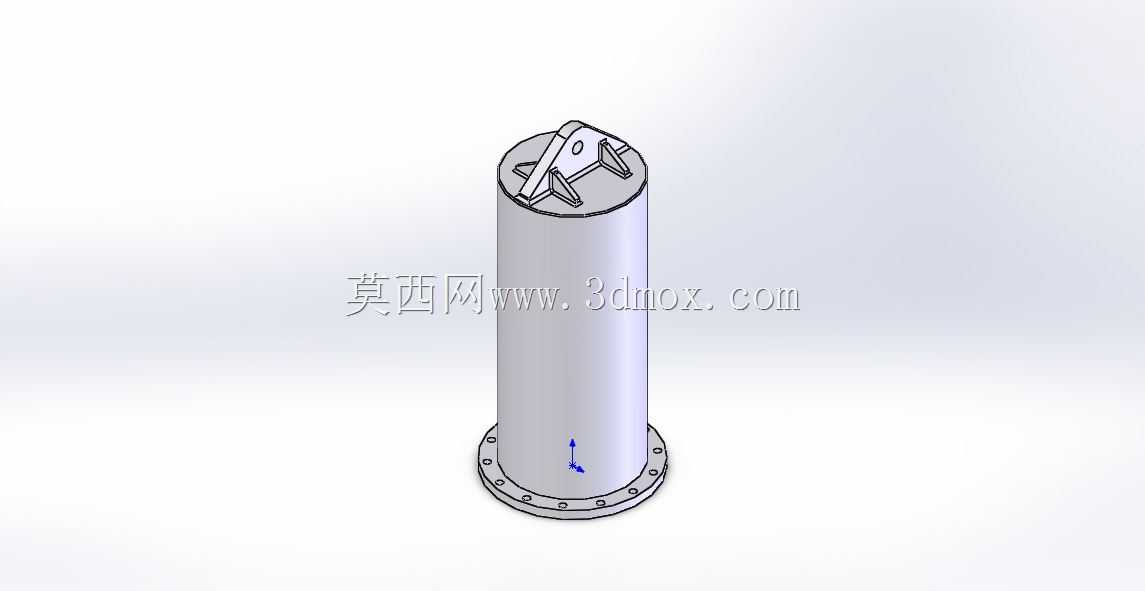

　　在水下油气开采、深海科考作业的脐带缆布设系统中，这类张力法兰是承担缆体载荷传递、端部定位约束的核心受力构件，区别于普通管路连接法兰，其核心功能并非实现介质密封导通，而是将脐带缆自身重力、海流冲击带来的动态张力、浮体升沉运动产生的交变载荷平稳传递至配套的张力监测单元或上部安装基座，避免缆体在连接位置出现应力集中导致的疲劳破损。从结构设计逻辑来看，该构件采用圆柱筒体加底部法兰盘的主体构型，筒体段作为张力传递的主要承载段，设计时充分考虑了长距离载荷传导的力流平顺性，筒壁厚度经过抗弯、抗扭校核，能够抵消海流涡激振动带来的侧向交变载荷，避免局部应力超过材料屈服极限。顶部设置的带铰接孔的耳板结构，是专门为张力监测传感单元的安装预留的接口，

　　耳板上的铰接孔采用同轴度公差严格控制的镗孔加工设计，能够保证配套的销轴安装后无卡滞，让张力传感器可以精准采集缆体传递的实时张力数据，不会因为安装间隙导致数据采集出现偏差。底部的法兰盘沿圆周均匀布置螺栓通孔，孔位的分度圆直径、孔径尺寸都匹配行业通用的安装基座接口标准，安装时螺栓按照对角预紧的顺序施加额定扭矩，能够保证法兰与基座连接面的压应力均匀分布，避免长期受载后出现连接松动、密封面渗漏（如果配套密封结构的话）的问题。实际工程应用中，这类法兰往往安装在脐带缆的上部悬挂端或者水下中继平台的连接位置，设计时需要重点关注几个安装边界：首先是筒体的有效长度要匹配上部导向架的导向范围，保证脐带缆在允许的摆角范围内运动时，

　　不会与导向架结构发生剐蹭磨损；其次是顶部耳板的铰接中心高度要与张力传感器的安装尺寸匹配，保证传感器的受力方向与缆体张力方向同轴，避免产生附加弯矩影响测量精度，甚至损坏传感元件；最后是底部法兰的安装面平面度需要达到相应的形位公差要求，保证连接后筒体的垂直度偏差在允许范围内，不会让缆体出现偏载。从受力特性来看，该结构的力流路径非常清晰：脐带缆的张力通过顶部的夹持结构传递到筒体，再通过筒体均匀传递到底部法兰盘，最终通过连接螺栓分散到安装基座上，顶部耳板位置引出的分支力流则直接传递到张力传感单元，实现载荷的实时监测。设计过程中还在耳板与筒体的连接位置设置了三角形加强筋，这是因为耳板位置是局部应力集中的高发区域，

　　加强筋的布置方向顺着主受力方向，能够有效降低铰接孔位置的局部应力水平，提升构件的抗疲劳寿命，应对深海环境下长期的交变载荷作用。另外，筒体下端与法兰盘的连接位置采用了圆角过渡设计，避免直角位置的焊接应力集中，也能减少长期受载后焊缝位置出现疲劳裂纹的风险。在选型适配时，需要根据脐带缆的最大破断拉力、作业海域的海况参数、浮体的运动幅值来确定筒体的壁厚、法兰盘的厚度以及连接螺栓的规格等级，确保整个构件的安全系数满足海洋工程装备的相关规范要求，同时还要考虑海水腐蚀环境下的腐蚀裕量，保证构件在设计服役周期内的结构强度不会因为腐蚀出现明显下降。
