柔性线路用锚圈安科拉宝石固定结构

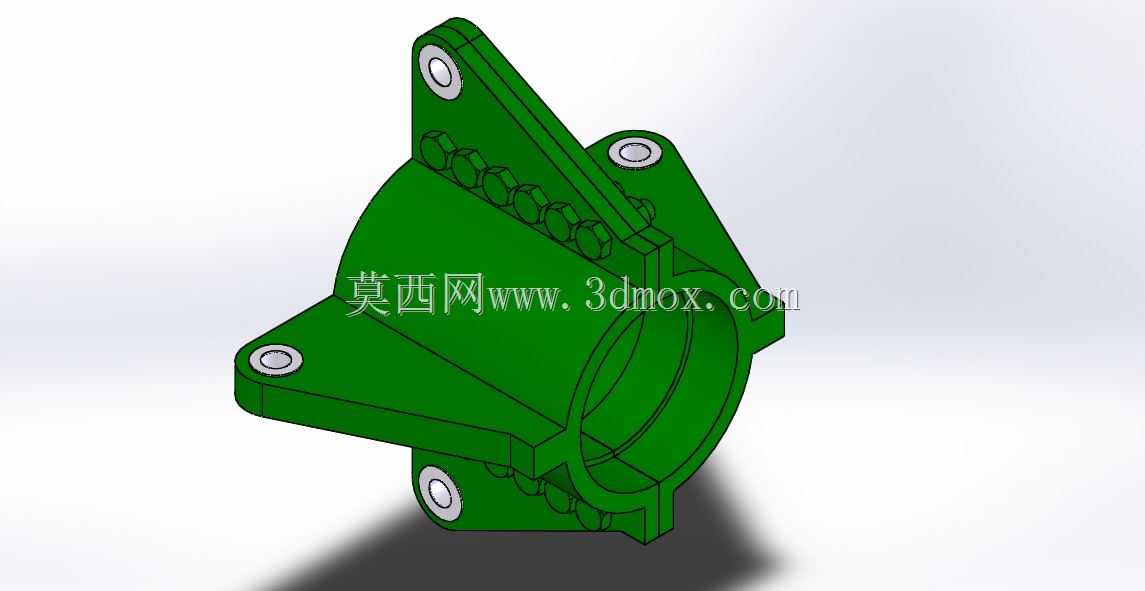

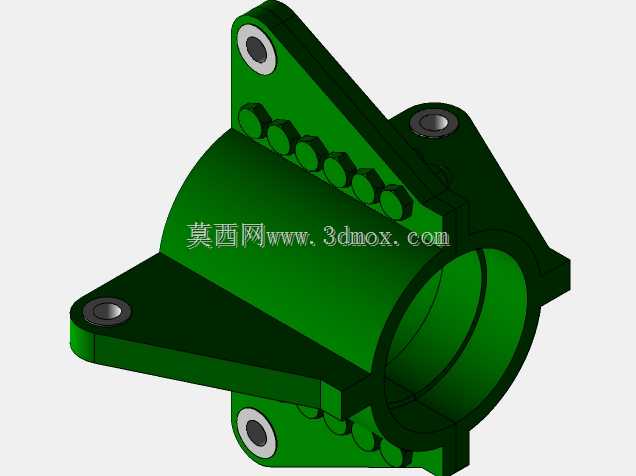

　　在柔性线路布设的工程场景中，这类锚圈结构主要承担柔性线束、柔性排线的径向定位与走向约束作用，常见于工业设备内部走线、传感器配套线路固定、小型机电产品的线体防护环节，能够避免柔性线路在设备运行振动、拉扯工况下出现移位、磨损、接头松脱的问题。从结构设计逻辑来看，该部件采用一体式抱合式主体结构，主体为带轴向通腔的筒状基座，通腔内径匹配常规柔性线路的束径范围，筒壁一侧开设贯通式开口，方便柔性线路从侧方快速卡入安装，无需从线路端部穿套，大幅提升现场装配的效率，尤其适合已完成端接的柔性线路加装固定场景。基座周向延伸出四个带安装孔的支耳，支耳与主体筒壁之间设置三角加强筋结构，提升支耳的抗弯折强度，四个安装孔呈对称分布，

　　可适配M3-M4规格的紧固螺丝，安装孔位的中心距经过标准化匹配，能够直接固定在设备钣金支架、型材安装面、传感器配套基座上，安装边界预留足够的扳手操作空间，不会出现螺丝装配干涉的问题。筒身开口侧的上下边缘设置多道连续的半圆型压齿，当锚圈通过支耳螺丝锁紧固定时，压齿会随开口收合逐步贴合柔性线路的外护套表面，既能够提供足够的抱紧力防止线路轴向窜动，又不会因为夹持力过大损伤柔性线路的内部线芯或外绝缘层，适配带柔韧外护套的各类柔性线路、细径油管、传感信号传输线的固定需求。整个部件采用无轴式整体设计，没有额外的活动铰接零件，不存在长期使用后的销轴磨损、松脱风险，结构可靠性更高，表面做均匀的涂覆处理，具备基础的防锈、耐油污能力，

　　能够适应车间设备内部、户外小型传感装置等多场景的使用环境。在实际选型应用时，需要先确认待固定柔性线路的束径与主体通腔的匹配度，确保线路卡入后抱合间隙处于合理范围，同时核对四个安装支耳的孔位与安装基面的预留孔位是否对齐，若安装基面为薄壁钣金结构，可在支耳与基面之间加装平垫分散压紧力，避免钣金局部变形影响固定效果。这类锚圈结构相比传统的扎带固定、线卡固定方式，对柔性线路的包覆支撑长度更长，能够在线路引出端形成一段平缓的支撑过渡，避免线路在固定位置出现小半径弯折导致的线芯疲劳断裂问题，尤其适合需要频繁小幅摆动的柔性传动线路、信号采集线路的长期固定。建模过程中对支耳的加强筋做了等壁厚处理，所有转角位置均设置了工艺圆角，

　　既符合注塑或压铸成型的工艺要求，避免出现应力集中开裂的问题，也能够去除锐边防止安装过程中划伤操作人员或线路外护套。通腔的内壁做了微幅的粗糙度处理，提升与线路外护套之间的静摩擦力，进一步强化防窜动效果，开口位置的开合量经过合理设计，既保证侧方卡装的操作便利性，又不会因为开口过大导致锁紧后出现结构变形超差的问题。
