柔性线路用锥形弯曲加强筋结构

　　在柔性线路布设的工程场景中，这类锥形弯曲加强筋的应用十分普遍，尤其是在需要线路做小半径弯折、长期往复摆动的走线位置，比如工业设备内部活动关节的走线防护、自动化设备拖链末端的线路过渡段、传感器外接柔性线缆的出线端位置，都能看到这类结构的身影。很多现场布线的工程师都遇到过这类问题：柔性线缆在固定端与活动段的衔接位置，因为反复弯折出现线芯断裂、外护套破损的情况，尤其是在出线口位置，硬质固定结构和柔性线缆的刚度差会让弯折应力全部集中在衔接处，普通的护线套只能做基础的防磨处理，无法分散弯折时的应力集中，长期运行后很容易出现线路故障，而这类弯曲加强筋就是针对这个痛点设计的结构。

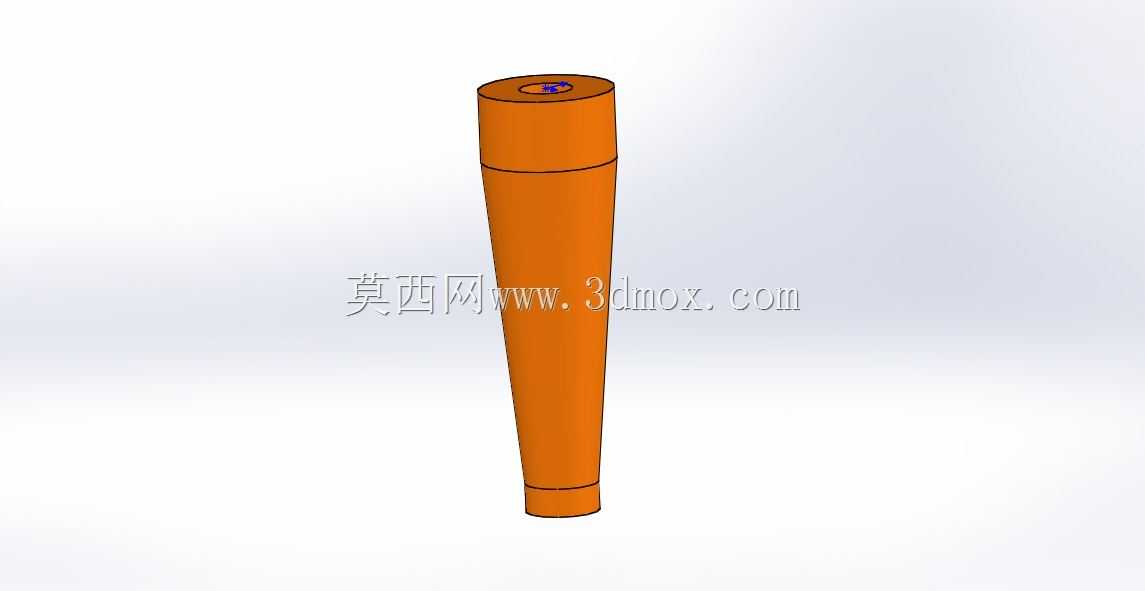

　　从结构设计逻辑来看，这款加强筋采用了变径锥形的整体形态，上端是等径的圆柱段，用来和设备的出线座、固定接头做配合安装，内壁可以做防滑的环纹结构，和线缆外护套形成过盈配合，避免线缆在筋体内部出现窜动；从上端圆柱段往下，筋体的外径逐步收窄，壁厚也随着锥度逐步减薄，整体的刚度呈现线性递减的趋势，当线缆发生弯曲时，筋体可以跟着线缆同步产生形变，不会在某一个截面形成刚度的突变，让弯折的弧度从固定端到活动段平滑过渡，把原本集中在出线口的弯折应力分散到整个锥段的长度上，大幅降低单一点位的弯折疲劳载荷。

　　实际选型使用的时候，需要先确认适配的线缆外径，上端圆柱段的内孔尺寸要比线缆外护套的标称直径大0.2-0.3mm，既可以保证穿线的时候有足够的操作空间，装配后通过上端的锁紧结构或者粘接固定，又能让筋体和线缆形成稳定的整体，不会出现相对滑动。锥段的长度需要根据实际的安装空间和允许的最小弯折半径来确定，一般来说锥段长度越长，应力分散的效果越好，对应的最小允许弯折半径就越小，但也要兼顾安装位置的空间边界，比如在小型传感器的出线位置，安装空间比较局促，锥段长度就不能设计得过长，否则会和周边的结构件产生干涉；而在设备活动关节的走线位置，弯折幅度大、往复频次高，就需要适当加长锥段的长度，提升抗疲劳的性能。

　　筋体的壁厚设计也有对应的工程考量，上端和固定座衔接的位置壁厚要足够，保证和固定结构连接的结构强度，不会因为线缆的拉扯出现断裂；沿着锥度向下的位置，壁厚要均匀减薄，保证每一个截面的抗弯折刚度和该位置的形变需求匹配，避免出现某一段刚度过大导致弯折弧度出现拐点。筋体外壁做了两道环形的凹槽，这两道凹槽不是工艺结构，而是用来对应不同安装深度的定位，当安装空间的深度不同时，可以根据实际的插入深度选择对应的凹槽做卡接定位，不用额外调整固定结构的尺寸，提升了零件的通用适配性。下端的小直径圆柱段是和柔性线缆的过渡衔接位置，这个位置的壁厚最薄，形变能力最强，和线缆本身的刚度最为接近，不会在末端形成剐蹭或者应力集中点。

　　在实际装配的时候，这款加强筋可以直接套在线缆外部，上端插入设备的出线孔内，通过卡接或者粘接的方式和设备壳体固定，不需要额外的紧固件，装配效率很高；对于需要做密封处理的场景，还可以在圆柱段的外壁加装密封圈，满足IP65以上的防护等级需求。和传统的硬质护线套相比，这种变刚度的弯曲加强筋可以让线缆的弯折寿命提升3倍以上，尤其是在高频往复摆动的走线场景下，能大幅降低因为线缆弯折破损导致的设备停机维护成本。很多工程师在做走线结构设计的时候，容易忽略出线位置的应力分散问题，往往在线缆出现断裂故障之后才会补装这类加强结构，实际上在初始设计阶段就根据线缆的弯折幅度、摆动频次选配合适参数的弯曲加强筋，能大幅提升设备的走线可靠性，减少后期的运维工作量。

　　建模过程中，这类结构的参数化设计很重要，把上端内孔直径、锥段长度、锥度、壁厚变化率、环形凹槽的位置都设置成可调参数，就能快速适配不同线径、不同安装空间的使用需求，不用每次都重新绘制草图。需要注意的是，锥面的过渡要做平滑处理，不能出现棱角或者截面突变，否则在形变的时候会在突变位置产生新的应力集中点，反而达不到应力分散的效果；内壁要做光滑处理，不能有毛刺或者合模线，避免长期摩擦损坏线缆的外护套。
