脐带缆终端接线盒结构设计

　　在水下生产系统、海洋工程装备的脐带缆布设场景中，这类终端接线盒承担着脐带缆末端多芯线缆分接、电气回路转接、核心连接部位防护的核心作用，是脐带缆与水下控制模块、采油树等终端设备之间的关键衔接部件。从实际工程应用来看，脐带缆内部集成了动力线、信号线、液压管线等多类传输介质，终端位置的线缆分接如果缺乏可靠的防护与规整结构，很容易在水下高压、腐蚀环境、洋流冲击的作用下出现线缆磨损、接头松脱、密封失效等问题，直接影响整套水下生产系统的信号传输与动力供给稳定性。

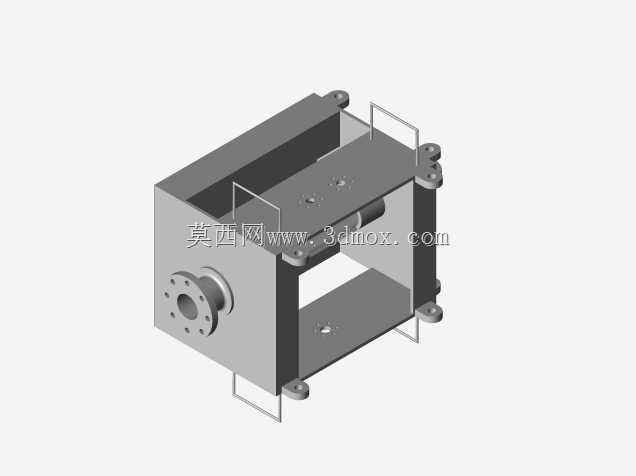

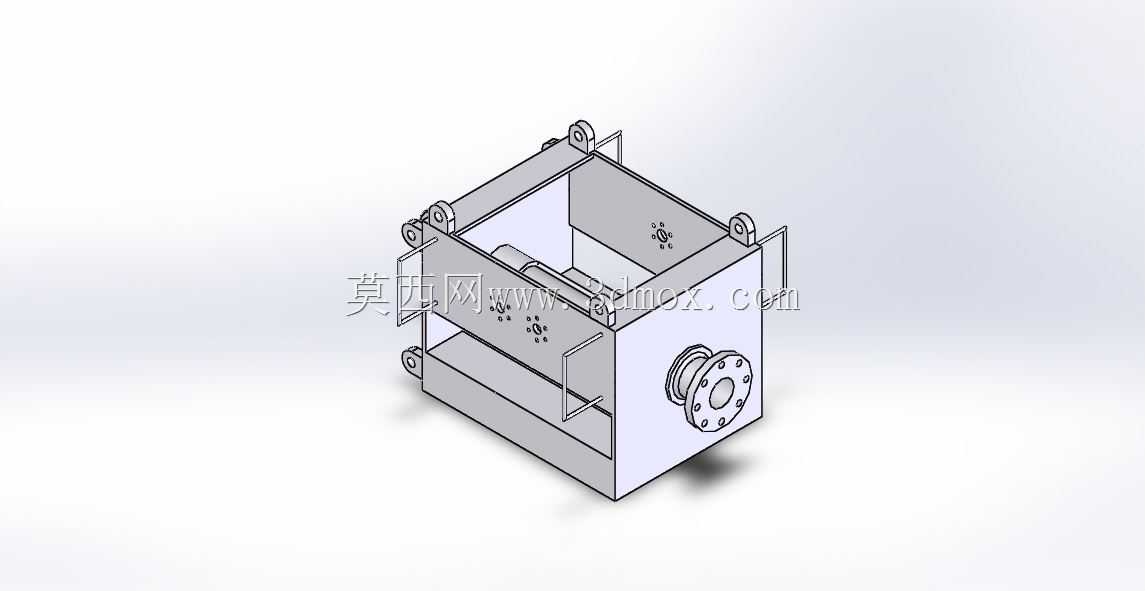

　　这款接线盒的整体结构采用框架式壳体设计，主体框架由折弯成型的金属板材拼接而成，框架侧边预留的吊耳结构，既可以满足安装阶段的吊装对位需求，也能在后期运维过程中作为整体提拉的受力点，适配水下安装ROV操作的挂接要求。壳体一侧设置的带螺栓孔法兰接口，是脐带缆的主接入端，法兰端面预留的密封槽可以适配O型密封圈或者金属密封垫，实现接入位置的静密封，阻断外部海水、杂质进入盒体内部的路径；法兰内孔尺寸匹配常规脐带缆的外径范围，安装时可以通过压环、密封填料函实现线缆与法兰位置的抱紧密封，避免线缆在洋流扰动下出现窜动磨损。

　　盒体内部预留了充足的接线空间，能够容纳多组接线端子排、线缆固定架的安装，框架内侧预留的安装孔位采用标准化间距设计，可以根据实际接入的线缆芯数、端子规格灵活调整安装位置，不需要额外在壳体上二次打孔，减少现场加工对壳体防腐层、结构强度的破坏。框架两侧设置的镂空把手结构，一方面可以减轻整体结构重量，降低吊装负载，另一方面在开盖运维时可以作为操作着力点，方便运维人员快速开启盒盖完成接线检修。盒体的开合面采用螺栓压紧式密封结构，沿开合面均匀分布的压紧螺栓可以保证密封面受力均匀，避免局部密封压合不足导致的渗漏问题。

　　从安装边界来看，这款接线盒的整体外廓尺寸适配水下管汇、采油树侧方的安装空间，底部预留的安装支脚可以通过螺栓直接固定在设备预设的安装基座上，支脚位置的长圆孔设计可以抵消安装基座的加工误差，降低现场安装的对位难度。设计过程中充分考虑了水下工况的受力特点，框架板材的厚度经过强度校核，能够承受指定水深下的外压载荷，不会出现壳体压溃变形的问题；所有外露的金属结构表面都做了防腐处理适配海洋腐蚀环境，吊耳、把手等受力部位与主体框架采用焊接连接，焊缝位置做了打磨圆滑处理，避免应力集中导致的结构断裂风险。

　　在实际布线过程中，脐带缆从侧方法兰穿入盒体后，首先通过盒体入口处的线缆固定夹将铠装层夹紧固定，将线缆的拉力直接传递到壳体框架上，避免外部拉扯力直接作用在内部接线端子上，导致接线松脱。内部线缆分接完成后，所有芯线都通过线卡规整固定在盒体内侧的走线槽内，避免线缆杂乱堆积影响盒盖闭合，也能减少设备运行过程中线缆晃动造成的接头磨损。盒盖与主体框架闭合后，所有连接位置都形成连续的密封腔体，能够为内部的电气连接点提供可靠的防护，隔绝外部环境的水汽、盐分、杂质侵蚀，保证电气连接的长期可靠性。这类接线盒除了海洋工程水下场景外，也可以适配重载工业环境、地下管廊线缆布设等场景的线缆终端分接需求，只需要根据实际使用环境调整密封件材质、表面处理工艺即可快速适配不同工况的使用要求。
