带铰接结构法兰盲板管路连接件

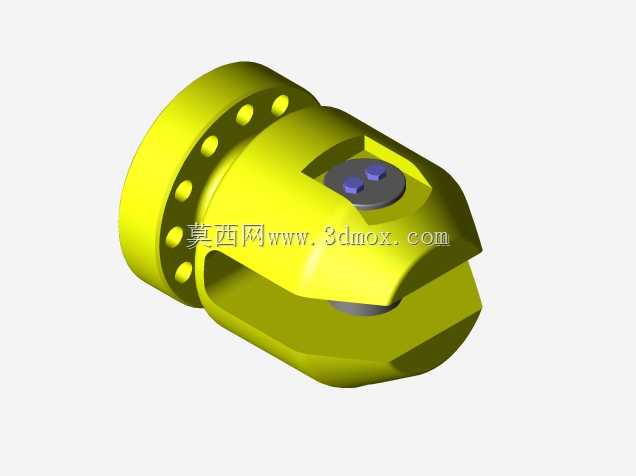

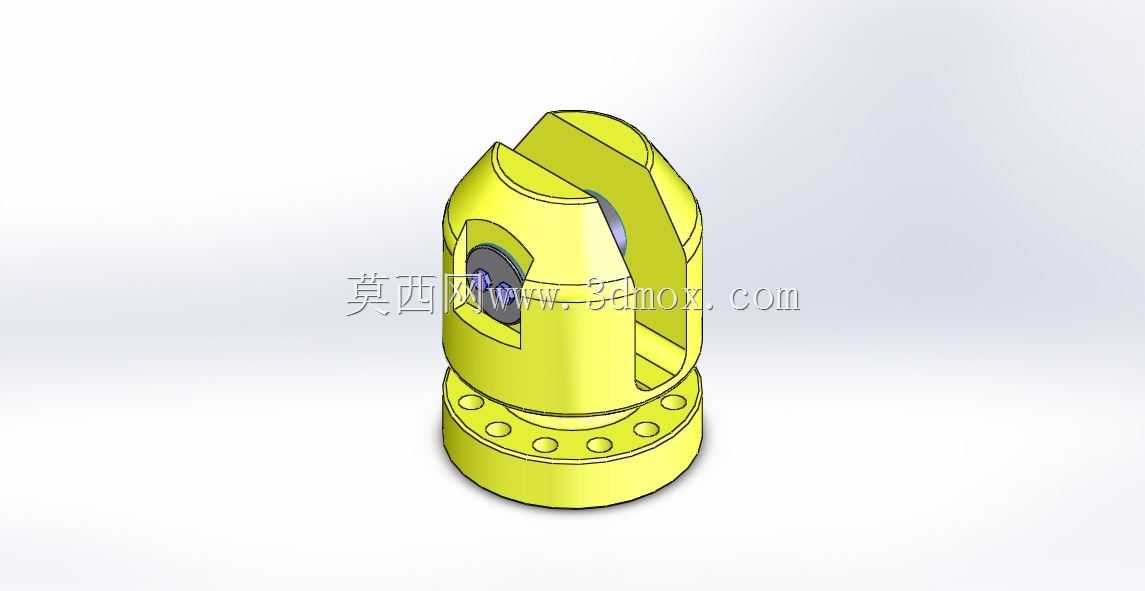

　　在化工流体输送、油气集输场站、工业制程管路系统的日常运维与临时改线作业中，常遇到需要对管路端部进行临时封堵、同时预留后续快速接驳调整空间的工况，常规一体式盲板法兰在需要反复拆装、调整接驳角度的场景下，拆装螺栓的工作量大，且多次拆装后密封面易出现磕碰损伤，影响密封可靠性。这款带铰接结构的法兰盲板连接件，正是针对这类需要频繁启闭、调整接驳方向的管路端部工况设计，区别于传统平焊盲板的整板封闭结构，其主体分为下部法兰基座与上部铰接夹持两部分，下部法兰基座采用标准法兰盘的螺栓孔布局，可直接与同压力等级的管路法兰配对安装，法兰盘上的螺栓孔沿圆周均匀分布，孔位公差符合管路法兰安装的通用互换要求，安装时无需对现有管路法兰进行二次加工，

　　可直接替换原有盲板或端部法兰配件。上部的铰接夹持结构采用开叉式腔体设计，腔体内部预留销轴安装孔位，可搭配销轴与外部接驳构件形成可转动的铰接连接，当管路需要临时封堵时，铰接腔体可配合密封堵头实现端部密封，当需要接驳支管、检测仪表或临时引流管路时，可直接拆除堵头，在铰接腔体内安装对应接头，借助铰接结构实现接驳角度的小范围调整，避免管路安装时出现强制对位产生的装配应力。从结构设计逻辑来看，下部法兰基座与上部铰接腔体采用一体化成型结构，避免了分体焊接带来的焊缝应力集中问题，法兰盘与上部腔体的过渡位置设置圆弧加强结构，可承受管路内压产生的轴向推力与铰接部位传递的径向载荷，在常规1.6MPa压力等级的工业管路工况下，结构强度可满足长期使用要求。

　　铰接腔体的开叉槽两侧壁厚度经过载荷校核，可承受铰接销轴传递的横向载荷，槽口位置做了倒角处理，避免安装销轴时出现卡滞，同时减少应力集中导致的槽口开裂风险。安装边界方面，下部法兰盘的外径、螺栓孔中心圆直径、螺栓孔直径均匹配对应公称通径的标准法兰尺寸，安装时与配对法兰的同轴度公差控制在1mm以内即可保证密封面贴合均匀，上部铰接腔体的整体高度控制在常规法兰盲板安装空间允许范围内，不会与周边管路支架、保温层产生干涉，铰接部位的转动角度范围可覆盖±15°的调整需求，足以应对现场管路安装时的对位偏差补偿。在实际应用场景中，这类带铰接结构的盲板法兰常被用在油气场站的临时吹扫口、化工制程的取样点预留接口、水处理系统的药剂加注口位置，相比传统盲板，

　　其不需要完全拆除所有法兰螺栓即可完成接口启闭操作，大幅降低了运维操作的工作量，同时铰接结构可抵消部分管路振动带来的接口疲劳载荷，延长密封件的使用寿命。建模过程中，对法兰密封面的粗糙度要求、铰接孔的同轴度公差、螺栓孔的位置度公差都做了对应特征标注，可直接用于后续的工程图导出与加工生产参考，结构上避免了常规盲板功能单一、无法适配角度调整的缺陷，兼顾了封堵功能与灵活接驳的需求。
