变径锥形双法兰连接接头结构设计

　　在流体输送管路、气动控制回路、传感器安装配套的工程场景中，不同通径的管路、设备端口之间的过渡连接一直是结构设计需要重点考量的环节，这款变径锥形双法兰接头正是针对这类异径对接需求开发的连接构件。从实际应用场景来看，这类接头常出现在工业过程检测的传感器安装段、液压系统的管路变径位置、真空管路的端口转接处，用来解决两端法兰规格不一致、通径存在差异的刚性连接问题，避免管路变径处出现流道突变带来的压损激增、介质紊流等问题。

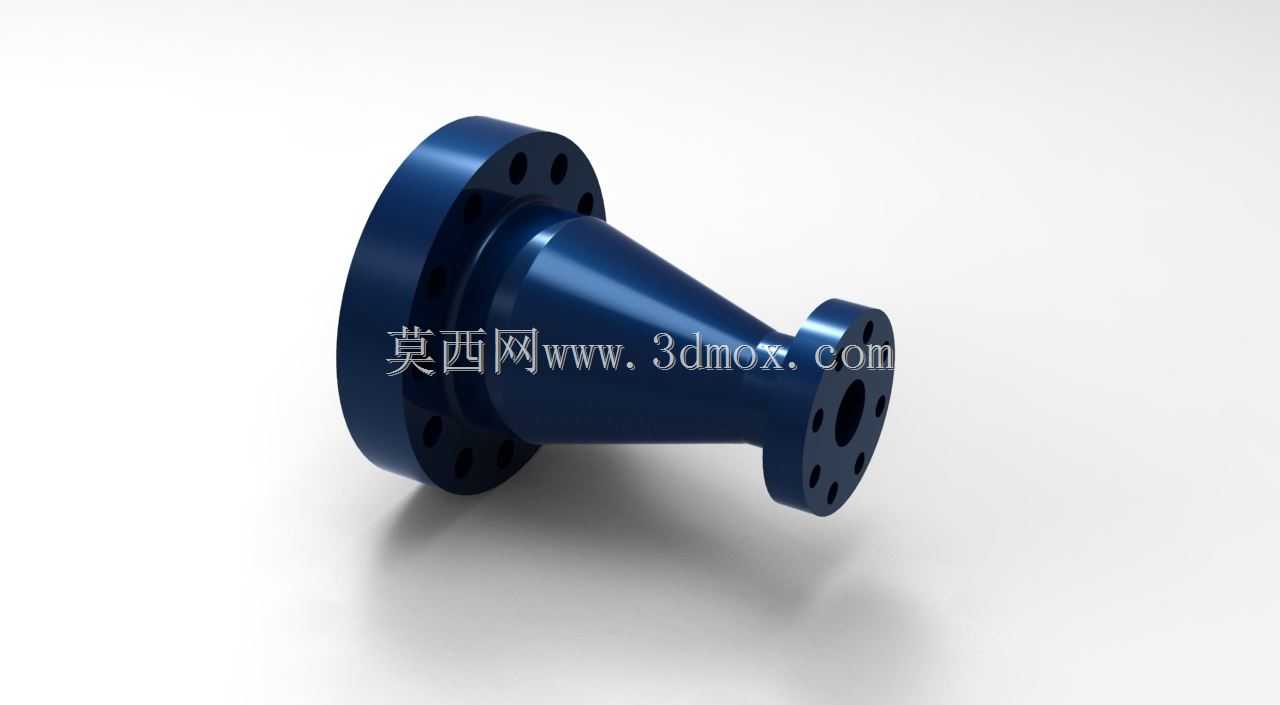

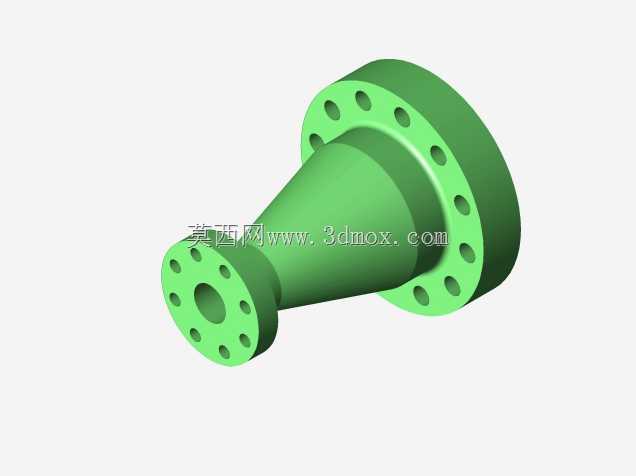

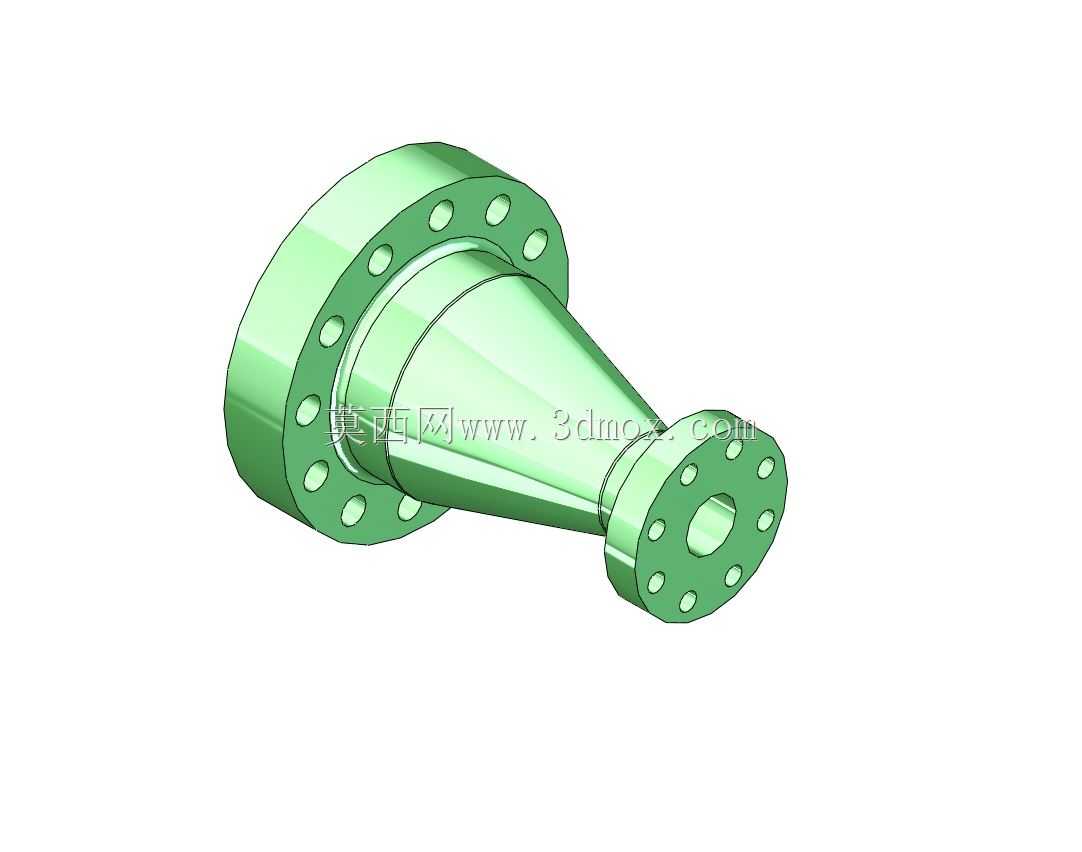

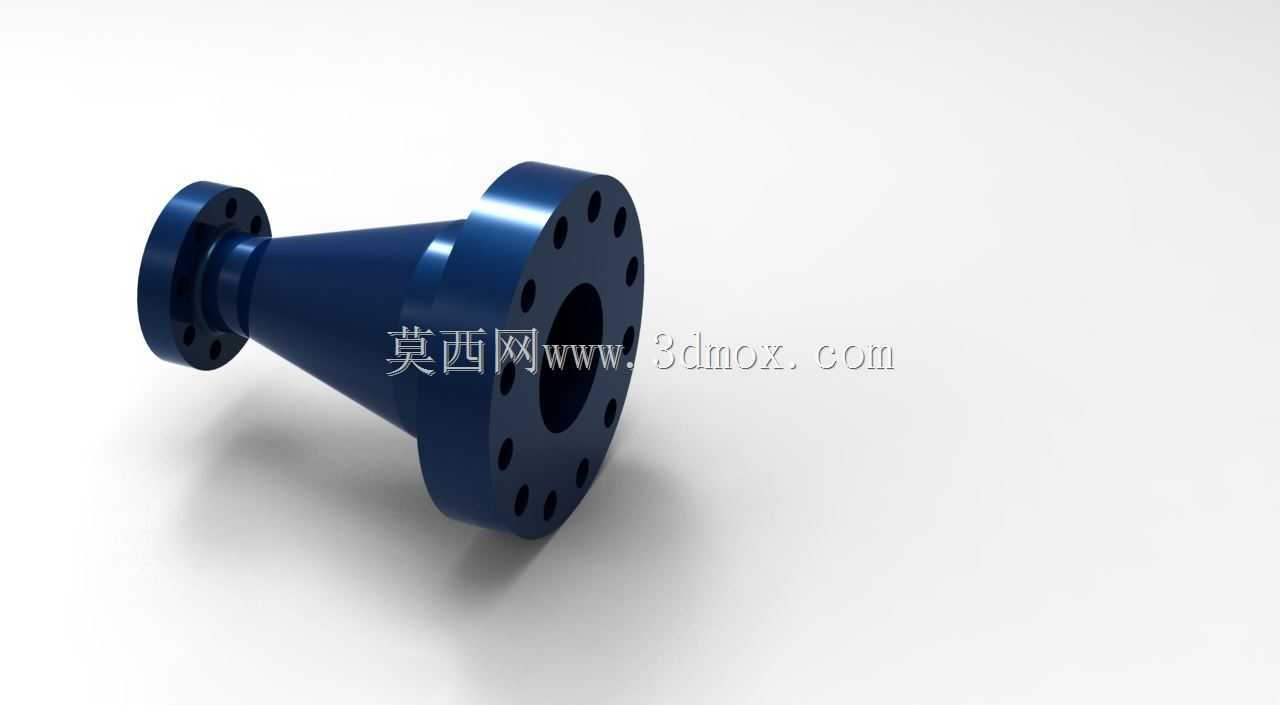

　　从结构功能特性上看，接头两端均采用带螺栓孔的法兰盘结构，大端法兰适配大口径管路或设备端口，小端法兰对接小通径的检测元件、支管线路，中间的锥形过渡段采用平滑的锥面结构，而非直角台阶式变径，这种设计能够让介质在流经变径位置时保持相对平缓的流态，减少局部阻力损失，同时锥段的壁厚采用等强度设计思路，从大端到小端随着通径减小，壁厚保持均匀的受力承载能力，避免在压力波动工况下出现应力集中的薄弱点。两端法兰盘上的螺栓孔采用沿圆周均匀排布的设计，孔位的分度圆直径、孔径尺寸均匹配对应规格法兰的安装标准，安装时只需将两端法兰与对接件的法兰盘对齐，穿入配套螺栓均匀预紧即可完成固定，无需额外加工焊接坡口，安装拆卸效率远高于焊接式变径接头，也便于后期管路维护、元件更换时的拆装作业。

　　在设计思路层面，这款接头的建模过程首先确定两端法兰的公称通径与连接标准，明确两端法兰的外径、螺栓孔数量、分度圆直径、密封面形式这些核心安装边界参数，之后根据两端通径的差值确定锥形过渡段的锥角，锥角的选取既不能过大导致流道突变明显，也不能过小造成接头整体轴向长度过长、占用过多安装空间，最终选取的锥度能够在保证流道平滑的前提下，将接头整体轴向长度控制在合理的安装范围内。建模时先绘制两端法兰的截面轮廓，通过放样特征生成中间的锥形过渡主体，之后对法兰与锥段的连接位置做圆角过渡处理，消除直角连接处的应力集中风险，再按照圆周阵列的方式生成两端法兰上的螺栓通孔，最后对所有棱边做工艺倒角处理，避免加工、安装过程中锐边划伤操作人员。

　　从安装边界来看，这款接头的安装空间需要预留出两端法兰螺栓的操作空间，即法兰盘径向外侧需要留出足够的扳手操作距离，轴向方向上要保证接头安装后不会与周边管路、设备结构产生干涉，两端法兰的密封面可以根据实际工况选配垫片，适配不同压力等级的密封需求，不管是低压的气动回路、中压的液压管路，还是常压的流体输送管线，都可以通过更换对应材质的密封垫片满足使用要求。不同于螺纹连接的变径接头，法兰式连接的结构能够承受更高的管路拉力与压力波动，在管路存在一定振动的工况下，只要螺栓预紧力符合要求，就不会出现螺纹松动导致的泄漏问题，连接可靠性更适合工业现场的复杂工况。

　　在实际选型使用过程中，设计人员需要确认两端对接法兰的规格参数是否与接头两端的法兰尺寸匹配，同时根据管路内的介质类型、工作压力、工作温度选择对应材质的接头成品，比如腐蚀性介质场景需要选用不锈钢材质的接头，普通水气管路可以选用碳钢材质做防腐处理的接头，而食品级管路则需要选用卫生级不锈钢并做表面抛光处理的版本。这款接头的三维模型完整还原了所有结构细节，包括法兰螺栓孔的位置、锥段的过渡曲面、各位置的倒角圆角特征，能够直接用于管路装配的干涉检查、安装模拟，也可以作为基础模型修改参数适配不同的通径组合需求，帮助结构设计人员快速完成管路系统的布局设计，减少重复建模的工作量。
