双法兰连接式脐带甲罐结构设计

　　在深海探测、水下作业装备的脐带缆布设系统中，这类带双法兰结构的脐带甲罐是核心的管路防护与介质导流构件，主要承担脐带缆穿舱防护、多通路介质隔离输送、舱段间刚性连接密封的作用，常见于水下机器人、海底观测网接驳设备、深海采油树的脐带缆接入端，既要承受深海环境下的外压载荷，也要保证内部穿设的液压管路、信号线缆、动力电缆之间互不干扰，同时为脐带缆提供刚性的支撑定位，避免洋流扰动、设备位移过程中脐带缆出现弯折疲劳、密封失效的问题。

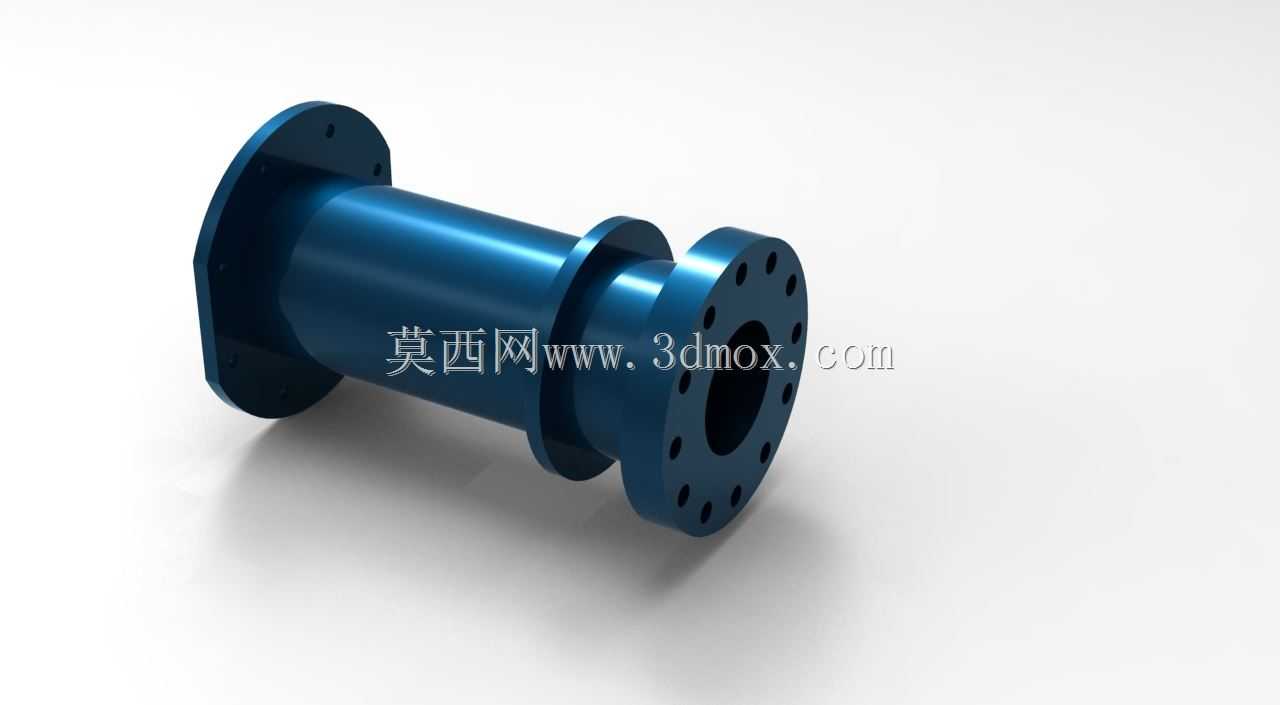

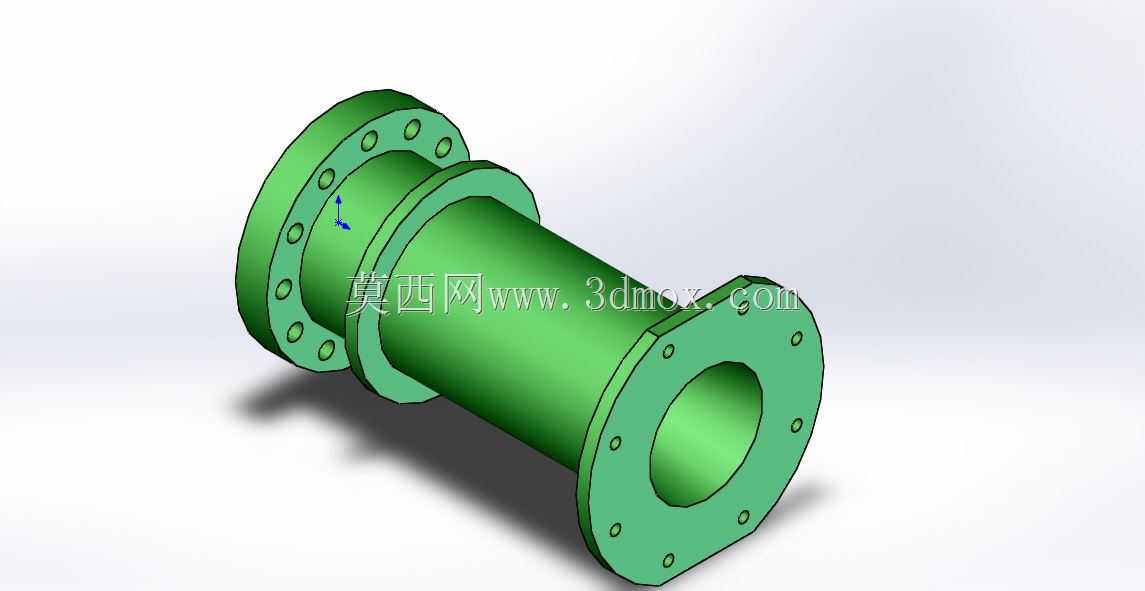

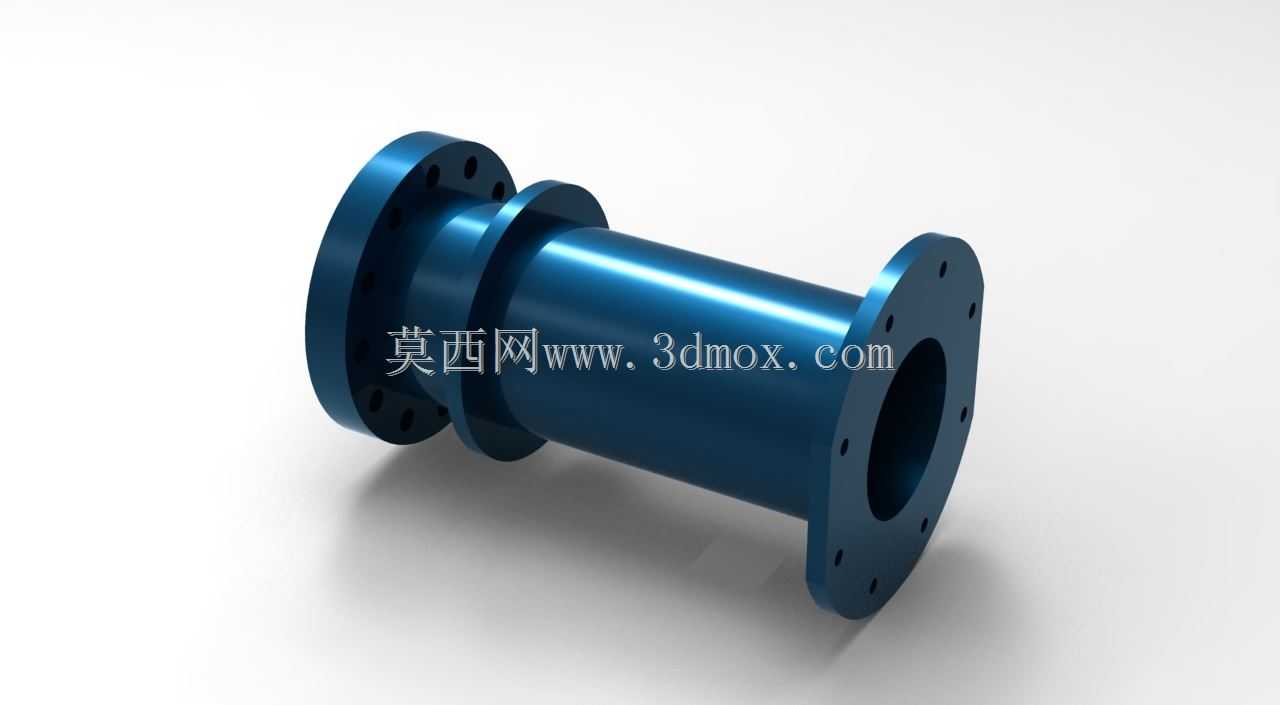

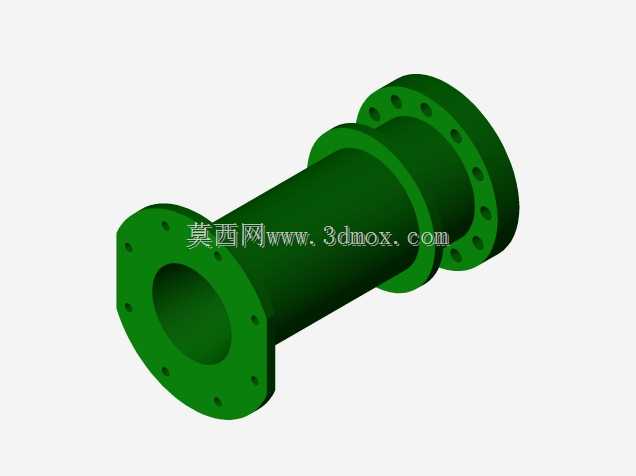

　　从结构设计逻辑来看，该构件采用三段式变径筒体结构，两端为不同螺栓孔分布的法兰盘，中间为等径直筒段，这种设计首先是匹配两端不同的安装对接界面：一端大直径法兰对应设备舱体的安装接口，螺栓孔数量更多、分布圆直径更大，能够分散舱壁连接处的载荷，避免局部应力集中导致的密封面变形；另一端小直径法兰对应脐带缆的铠装固定端，螺栓孔数量更少、分布圆直径更小，适配脐带缆端接结构的安装尺寸，减少不必要的结构重量。中间直筒段的内径根据穿设的脐带缆整体外径预留足够的穿设间隙，同时内壁做光滑过渡处理，避免穿缆过程中划伤脐带缆的外护套，筒壁厚度根据额定工作压力、外压溃强度计算确定，保证在最大工作深度下不会出现失稳变形。

　　安装边界方面，两端法兰的密封面均采用凸面密封结构，安装时需要匹配对应规格的密封垫片，螺栓预紧力按照法兰压力等级对称分步施加，避免法兰面偏斜导致的密封泄漏。大端法兰的螺栓孔为通孔设计，适配舱体侧的螺纹孔安装，小端法兰的螺栓孔同样为通孔，适配脐带缆端接法兰的螺栓穿装，两个法兰的端面与筒体轴线的垂直度公差控制在0.1mm以内，保证安装后两端对接面的平行度，避免安装应力传导到筒体导致筒体变形。筒体的长度根据舱壁到脐带缆固定点的安装距离确定，既保证脐带缆在筒内有足够的平直段避免弯折，也不会因为过长导致结构冗余、增加水下设备的重量负载。

　　功能特性上，该构件除了基础的穿缆防护、连接密封作用外，筒体与法兰的连接位置采用圆角过渡结构，避免焊接应力集中，所有棱边均做倒钝处理，防止安装过程中划伤操作人员、损坏脐带缆外层。法兰上的螺栓孔位置度公差严格控制，保证现场安装时能够顺利对接，不需要额外修配孔位。筒体内部可以根据实际使用需求填充密封填料，实现脐带缆与筒体之间的静密封，防止海水渗入舱体内部，同时也能对脐带缆起到径向固定作用，避免脐带缆在筒内窜动。在实际选型应用中，需要根据脐带缆的外径、工作深度、对接法兰的标准规格确定该构件的具体尺寸参数，不同压力等级下的筒壁厚度、法兰厚度、螺栓规格都需要对应调整，比如浅海作业场景下可以适当减小壁厚降低重量，大深度作业场景则需要增加壁厚、提升法兰刚度，保证结构强度满足外压载荷要求。建模过程中需要重点保证法兰密封面的平面度、螺栓孔的位置度、筒体与法兰的同轴度，这些形位公差直接影响后续的安装适配性与密封可靠性，若同轴度偏差过大，安装后会出现脐带缆偏心磨损、密封垫片压合不均泄漏的问题；若密封面平面度不足，即使施加足够的螺栓预紧力也无法实现可靠密封。
