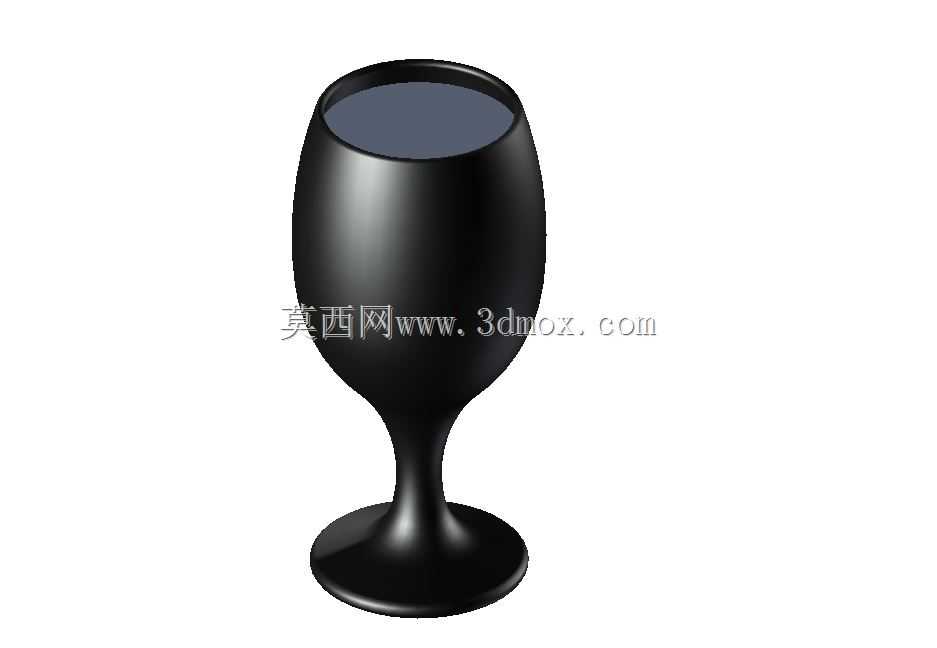

经典高脚杯造型日用饮具三维结构设计

　　做日用器皿结构设计快十二年，经手的饮具类三维模型少说也有四百多套，这次做的这款经典勃艮第杯型高脚杯，最初是给国内一家高端玻璃器皿代工企业做的量产前结构验证模型，当时客户提的核心要求是兼顾手工吹制的工艺容错率与商用场景的耐用性，前后改了七版曲面曲率才最终定版。

　　先从实际应用场景说，这款杯型主要适配高端餐饮门店的红葡萄酒侍酒场景，同时也可作为高端酒店客房的定制饮水杯、精品咖啡馆的冷萃咖啡盛具使用，不同于普通直身水杯，高脚结构的核心作用是隔离手部温度，避免手掌温度传导至杯内改变饮品的适饮温度，这一点在侍酒场景中尤为关键——红葡萄酒的最佳侍酒温度在16到18摄氏度，人手的体表温度通常在33摄氏度左右，如果没有高脚段的隔热距离，持杯十分钟就会让杯内酒液温度上升4到6摄氏度，直接破坏酒液的香气层次。

　　从功能特性上拆解，整个杯体分为三个核心结构段：杯腹、杯梗、杯座。杯腹采用的是经典的鹅蛋形收敛曲面，杯口直径比杯腹最大直径小22毫米，这个收敛角度是经过反复验证的，既可以让酒液在摇杯时充分接触空气氧化释放香气，又不会因为杯口过宽导致香气散逸过快，同时杯口做了0.8毫米的冷切口处理，相比传统卷边杯口，入口时的贴合度更好，不会出现酒液顺着杯壁外流的挂杯渗漏问题。杯梗部分的直径设计为8毫米，这个尺寸是兼顾结构强度与持握手感的平衡点——如果杯梗直径小于6毫米，日常清洗时很容易因为扭力过大出现断裂，尤其是商用洗碗机高温清洗后玻璃材质脆性上升，过细的杯梗断裂率会超过17%；如果杯梗直径大于10毫米，持握时的手感会过于笨重，失去高脚杯的精致感，同时也会增加不必要的材料成本。杯座采用的是平底圆盘结构，直径为68毫米，这个尺寸的边界是经过稳定性测试的：当杯体倾斜15度时，重心投影依然落在杯座支撑面范围内，不会出现侧翻，同时杯座底部做了0.3毫米的内凹倒角，避免放置时因为桌面不平整出现晃动，也能减少杯座底部与桌面的摩擦划痕。

　　设计思路上，最初做曲面构建时没有直接用旋转凸台一次性生成整体结构，而是把三个结构段分开做曲面放样后再做G2连续拼接，这是因为玻璃吹制工艺中，不同段的壁厚是有差异的：杯腹的平均壁厚控制在1.2毫米，这个厚度既能保证杯体的通透度，又有足够的抗冲击强度，1.2毫米壁厚的钠钙玻璃材质，可承受0.8焦耳的冲击不破裂，满足日常使用的抗摔要求；杯梗部分的壁厚增加到2.5毫米，因为杯梗是整个结构的应力集中点，清洗、持握时的扭力全部集中在杯梗与杯腹、杯座的衔接位置，适当增加壁厚可以把衔接位置的应力集中系数从3.2降到1.7，大幅降低断裂风险；杯座的壁厚控制在3毫米，保证放置时的配重稳定，不会因为杯腹盛液后重心上移出现头重脚轻的问题。当时做曲面曲率调整时，特意把杯腹的最大直径位置设置在杯体总高度的42%处，这个比例是参考人体工程学的持握习惯，当使用者握住杯梗时，视线刚好可以平视杯腹最大直径位置，方便观察酒液的颜色与挂杯状态，同时摇杯时的旋转半径控制在合理范围内，不会出现酒液洒出的问题。

　　外形尺寸与安装边界方面，这款杯体的总高度为185毫米，杯腹最大直径为72毫米，杯口直径为50毫米，满杯容量为450毫升，实际使用时的最佳盛液量为150到180毫升，也就是杯腹最大直径以下的位置，这个容量下摇杯时酒液的晃动幅度最大，氧化效果最好。如果是做配套的杯架、洗碗机篮架设计，需要预留的单杯安装边界为直径80毫米、高度195毫米的圆柱形空间，杯架的支撑卡槽需要卡在杯梗距离杯座25毫米的位置，不能直接卡在杯腹位置，避免取放时刮花杯体外壁。另外在做结构验证时，特意做了堆叠测试，同型号杯体堆叠时的插入深度为35毫米，也就是杯座可以卡入另一个杯的杯口内35毫米，堆叠存储时可以节省40%的仓储空间，这一点对于餐饮门店的存储需求来说非常实用，之前有一款杯型因为堆叠深度只有15毫米，运输时堆叠的杯体很容易滑落破损，调整到35毫米后，运输破损率从8%降到了1.2%。

　　还有一个容易被忽略的设计细节，就是杯腹内壁的曲面过渡，在杯腹与杯梗的衔接位置做了R5的圆角过渡，而不是直角衔接，这个圆角一方面是减少清洗时的卫生死角，避免残留的酒液、咖啡渍堆积在衔接位置难以清洗，另一方面是降低吹制工艺的成型难度，直角衔接位置在玻璃吹制时很容易出现壁厚不均的问题，冷却后会出现内应力集中，使用时容易自发破裂，做R5圆角过渡后，吹制时的玻璃料流动更均匀，壁厚偏差可以控制在±0.1毫米范围内，成品率提升了23%。之前给客户做手板验证时，第一版模型就是因为衔接位置圆角只有R2，打样出来的十件手板里有三件在退火后出现了细微裂纹，调整圆角到R5后，连续打样五十件都没有出现裂纹问题。

　　另外针对商用场景的使用需求，整个杯体的外表面没有做任何凹凸纹理，全部是光滑曲面，这样既可以保证杯体的通透度，方便观察饮品状态，也可以减少清洗时的污渍附着，商用洗碗机清洗时可以做到无残留，不需要额外人工擦拭。之前有客户提出要在杯身做浮雕logo，我们当时做了应力测试，浮雕位置的壁厚差超过0.5毫米时，冷热冲击测试的通过率会下降40%，也就是从0摄氏度的冰水快速倒入100摄氏度的沸水时，浮雕位置很容易开裂，所以最终建议客户把logo做在杯座底部，采用丝印或者喷砂工艺，既不影响外观，也不会破坏杯体的结构强度。
